KLSA Serisi Lazer Aralık Sensörleri Yer ölçümü ve Mühendislik İnşaatı için

KLSA serisi lazer uzantı sensörleri, anket ve mühendislik inşaatı için.

Tanıtım

KLSA serisi lazer uzantı sensörleri, ölçüm ve mühendislik inşaatının katı taleplerini karşılamak için tasarlanmış özel araçlardır.Bu sensörler yüksek hassasiyet sunuyor., saha planlaması, yapısal hizalama ve inşaat ortamlarında ilerleme izleme gibi görevleri desteklemek için temas dışı mesafe ölçümleri.

Temel Özellikler

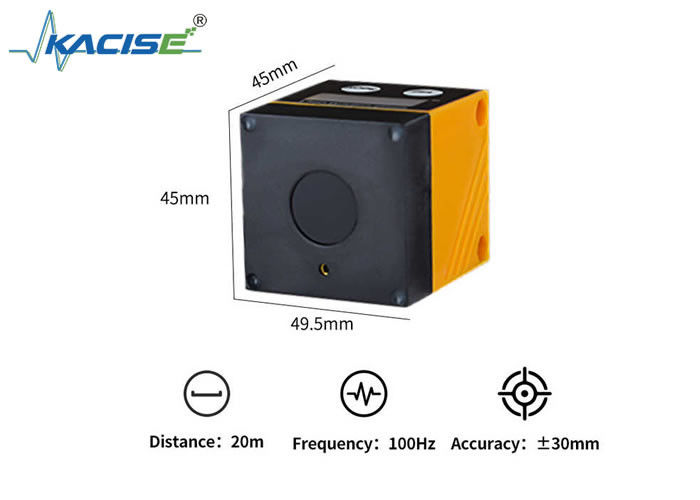

• Kesinlik Ölçümü: Kesin bir doğruluk aralığı ve milimetre düzeyinde çözünürlük ile 0.03 ila 22 metre arasındaki mesafeleri doğru bir şekilde ölçer (örneğin, 10 m altındaki okumalar için 1.234m),Ölçüm ve düzenleme görevleri için ayrıntılı verilerin sağlanması.
• Çift Sinyal Çıktısı: Kontrol sistemlerine gerçek zamanlı veri aktarımı için analog sinyaller ve 4 ′′ 20mA analog sinyalleri ile dijital entegrasyon için RS485 (MODBUS-RTU protokolü) sağlar.
• Arka plan bastırma: 22 metrenin ötesinde yansımalar filtre eder, hedef ölçümlerine odaklanmak için çevre yapıları veya araziden gelen müdahaleyi en aza indirir.
• Kullanıcı tarafından yapılandırılabilir arayüz:

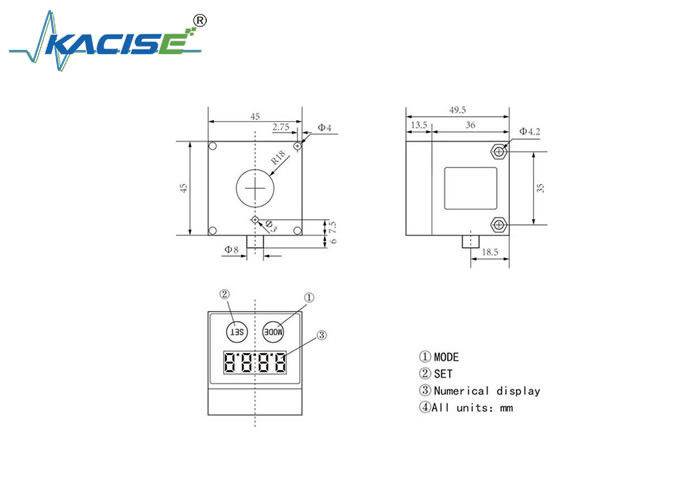

• İçgörülü 4 basamaklı ekran, otomatik birim değiştirme ile metre olarak gerçek zamanlı mesafe okumalarını gösterir (<10m için milimetre, ≥10m için santimetre).

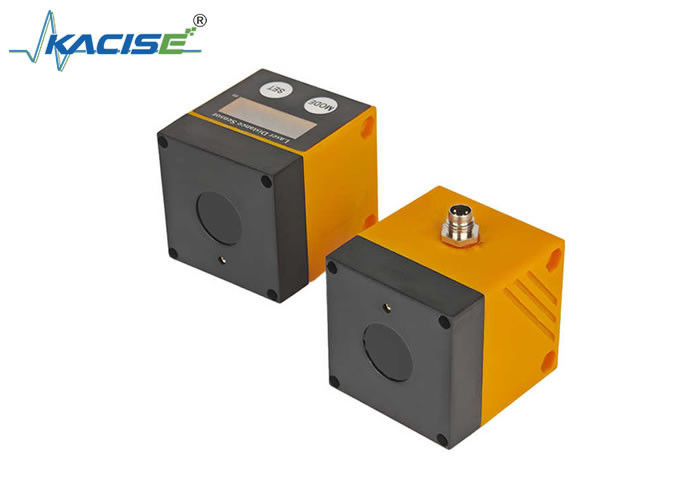

• MODE/SET düğmeleri, ölçümleri bozmadan, lazer açma / kapatma kontrolü (LAS menüsü aracılığıyla) ve analog aralık kalibrasyonu (AEP ayarları) gibi yeryüzünde ayarlamaları sağlar.
• Hysteresis ve Pencere Fonksiyonları (KLSA-PN Modeli):
• Hysteresis fonksiyonu, dinamik inşaat alanlarında hareketli bileşenleri izlemek için idealdir.
• Pencere fonksiyonu, yapısal boşluklar veya malzeme yerleştirilmesi için kalite kontrolünü destekleyen belirli bölgelerdeki nesneleri tespit etmek için yakın (nSPx) ve uzak (FSPx) eşikleri belirler.
• Endüstriyel Güvenilirlik:
• EN 50178 güvenlik standartlarına uygun olan DC 9 ̊35V güç kaynağıyla çalışır ve sağlam yapıyla zorlu site koşullarına dayanır.
• Güvenlik düzenlemelerine uygunluğu ve en iyi performansı sağlamak için profesyonel bir kurulum gerektirir.

Başvurular

• Anketleme ve Haritalama: Topografik analiz ve tasarım için arazi konturlarını, bina boyutlarını ve altyapı boşluklarını ölçer.
• İnşaat Alanı İzleme: Yapısal deformasyonları izler, kalıp düzeni kontrol eder ve malzeme stok hacmi gerçek zamanlı olarak doğrulanır.
• İnşaat Mühendisliği: Bileşen aralıklarını, dikey/uzak hizalamaları ve yük taşıma boşluklarını izleyerek köprü ve tünel inşasını destekler.
• Ekipman Entegrasyonu: Otomatik veri toplama ve iş akışı optimizasyonu için MODBUS-RTU aracılığıyla robot toplam istasyonları, dronlar veya IoT sistemleri ile entegre edilir.

Teknik özellikler

İletişim: Güvenilir veri aktarımı için ayarlanabilir baud oranları (9600 ̇ 115200 bps) ve CRC16 kontrolü ile izole edilmiş RS485.

Güvenlik: Lazer açık / kapalı kontrol, anketler sırasında görsel müdahaleyi azaltırken, arıza durumu kayıtları (örneğin, aralık dışı uyarılar için 0000H) teşhis yeteneklerini arttırır.

KLSA serisi, hassasiyeti, dayanıklılığı ve uyarlanabilirliği birleştirerek, güvenilir,Gerçek zamanlı mesafe ölçüm çözümleri.
