Name: Topografik haritalama için KLSA-PN lazer menzil sensörü
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLSA-PN
Price: 5,000.00 USD
Availability: InStock

Ev > Ürünler > Lazer sensörleri >

Topografik haritalama için KLSA-PN lazer menzil sensörü

Topografik Haritalama lazer menzil sensörü

KLSA-PN lazer menzil sensörü

Menşe yeri:

Çin

Marka adı:

KACISE

Sertifika:

Model numarası:

KLSA-PN

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Output:

RS485/Simulation/PNP/NPN/Relay/UART

measuring range:

20m

measuring frequency:

50...100...250Hz

fade zone:

0.2m

Work laser:

905nm,Class 1

working temperature:

-20~50℃

Vurgulamak:

Topografik Haritalama lazer menzil sensörü

KLSA-PN lazer menzil sensörü

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 adet

Ambalaj bilgileri

her ünitenin ayrı kutusu vardır ve tüm kutular standart paketlerde veya müşterilerin istekleri doğru

Teslim süresi

5-8 iş günü

Ödeme koşulları

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini

Haftada 1000 Adet/Adet pazarlık yapılabilir

İlişkili Ürünler

Video

KLSA Serisi Lazer Aralık Sensörleri En fazla ölçüm mesafesi 22m Endüstri ve Üretim İçin Koruma Seviyesi IP65

En İyi Fiyatı Alın

KLSA Serisi Lazer Aralık Sensörleri Yer ölçümü ve Mühendislik İnşaatı için

En İyi Fiyatı Alın

Video

Dışarıda Yüksek Performanslı KLSA Lazer Uzaklık Sensörü

En İyi Fiyatı Alın

KL2A-25 İnsansız araçlar ve insansız gemiler için 2 boyutlu lazer radarı

En İyi Fiyatı Alın

Bizimle İletişim

86--17719566736

Şimdi iletişime geçin

Ürün Tanımı

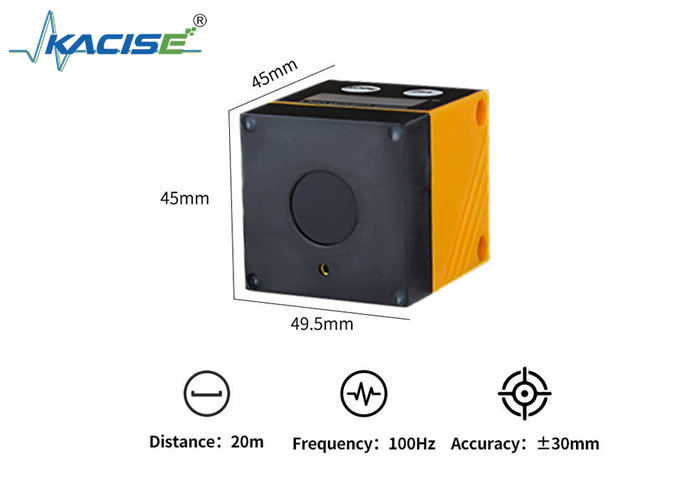

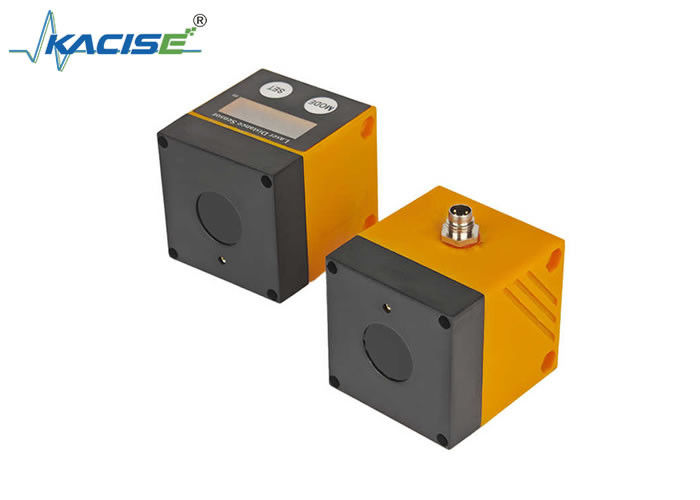

KLSA-PN Lazer Menzil Sensörü Topografik Haritalama İçin

Ürün Nitelikleri

Nitelik	Değer
Çıkış	RS485/Simülasyon/PNP/NPN/Röle/UART
Ölçüm aralığı	20m
Ölçüm sıklığı	50...100...250Hz
Solma bölgesi	0.2m
Çalışma lazeri	905nm, Sınıf 1
Çalışma sıcaklığı	-20~50℃

Ürün Açıklaması

KLSA-PN lazer menzil sensörü, temassız mesafe ölçümü elde etmek için lazer teknolojisini kullanan hassas bir cihazdır. Lazer yayarak ve yansıyan sinyali analiz ederek hedef nesnenin mesafesini, konumunu veya yer değiştirmesini belirler. Temel avantajları yüksek hassasiyet, uzun mesafe, hızlı tepki ve parazit önleme yeteneğidir.

Temel Özellikler

0,03 ila 22 m ölçüm aralığına sahip bir lazer mesafe sensörü olarak kullanılabilir
22 m'ye kadar arka plan bastırma
Ölçülen değerler için 4 basamaklı ekran
RS485 sinyali ve analog 4-20mA sinyal çıkışı
Doğru ölçümler için sensör ile arka plan arasındaki mesafe ≤22 m ile sınırlandırılmalıdır

Teknik Özellikler

Performans Parametreleri

Ölçüm aralığı	Maksimum ölçüm mesafesi: 22m Güçlü ışık altında @100KLux ortam: 12m %10 yansıtıcılığa sahip siyah hedef altında: 20m
Ölçüm sıklığı	100HZ (frekans ayarlanabilir)
Tekrar doğruluğu	±8.0mm @50~2000mm ±20.0mm @2000~6000mm ±30.0mm @6000~20000mm
Mutlak doğruluk	±20.0mm@200~2000mm; 20~200mm yakın kör alan, büyük hata ±30.0mm @2000~6000mm <1% @6000~20000mm
Çoklu hedef tespiti	Çift tepe
Sıcaklık telafisi	Evet
Yansıtma düzeltmesi	Evet, farklı renk hedeflerinin sapması 5 mm'den azdır
Kör alan	0.03m

Işık Kaynağı

Çalışma lazeri	905nm, Sınıf 1
Görüş alanı FOV	<2°
Nokta boyutu	Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m
Gösterge lazeri	650-660nm, Sınıf 2, (IEC 60825-1:2014, EN 60825-1:2014)

Çalışma Ortamı

Çalışma sıcaklığı	-20~50℃
Saklama sıcaklığı	-40~85℃
Muhafaza koruma seviyesi	IP65

Elektriksel Parametreler

Çalışma gerilimi	DC+9~35V
Çalışma akımı	107mA@12V lazer çalışıyor 103mA@12V lazer kapalı
Ters koruma	Evet
İzolasyon	Evet
Lazer ömrü	50000 saatten fazla

Çıkış Arayüzü

Çıkış arayüzü	İki yönlü PNP \| İki yönlü NPN \| RS485-Modbus \| UART \| Röle Normalde açık/kapalı \| Normalde açık/kapalı \| 4~20mA
Anahtar çıkışı maksimum akım yükü	100mA
Analog çıkış maksimum yükü	250Ω

Ekran Düğmesi

Nixie tüp rakamları	4 basamaklı
Düğme işlevi	Değer ayarını değiştir; lazer anahtarı göstergesi; analog aralık ayarı

Mekanik Parametreler

Ağırlık	73g+3g (yapıştırma hatası)
Kasa	ABS
Boyutlar	454549.5mm

Aksesuarlar

Cıvatalar	M4*55mm 2
Braket	İsteğe bağlı
Elektrik bağlantısı	1*M8, 1 metre uzunluğunda kablo

Güvenlik Talimatları

Cihazı kurmadan önce lütfen bu belgeyi okuyun. Ürünün uygulamanız için uygun olduğundan ve herhangi bir kısıtlamaya tabi olmadığından emin olun.
Cihazın belirtilenler dışındaki amaçlar için uygunsuz kullanımı veya kullanımı, cihazın arızalanmasına veya kullanım sırasında beklenmedik durumlara yol açabilir.
Cihazın kurulumu, elektrik bağlantısı, ayarları, çalıştırılması ve bakımı yalnızca cihaz operatörü tarafından yetkilendirilmiş kalifiye personel tarafından yapılabilir.
Cihazda bir arıza olması durumunda lütfen üretici ile iletişime geçin. Cihazda yetkisiz değişikliklerden ve/veya değişikliklerden kaynaklanan herhangi bir sorumluluk ve garanti talebini reddediyoruz.

Fonksiyonlar

Histerezis Fonksiyonu Çıkışı

[Hno][Hnc]. Bir anahtar noktası ayarlayın. Ölçülen değer algılama aralığı etrafında değişirse, histerezis fonksiyonu çıkış anahtar durumunu sabit tutabilir.

Pencere Fonksiyonu Çıkışı

[Fno][Fnc]. Yakın ve uzak için iki anahtar noktası ayarlayın. Tanımlanan izin verilen aralığı izlemek için pencere fonksiyonunu kullanın.

Lazer Kapat

Sensör, düğmeye basarak kırmızı noktayı lazerin açık ve kapalı olduğunu göstermek için ayarlayabilir. Normal mesafe ölçümünü etkilemez.

Kurulum

Kurulum Koşulları

Cihazı, ölçülecek nesne 0,03...22 m ölçüm aralığında olacak şekilde kurun.
Sensörün 22 m'lik sabit bir doğruluk aralığı vardır. 22 m'den büyük bir aralıktaki nesneleri ölçmeyin.
Müşteri ayrıca, 22 m'den büyük bir aralıkta sensörün doğrudan optik yolunda yansıtıcı nesnelerden kaçınmalıdır. Aksi takdirde, ölçülen değerler yanlış olabilir.

Aksesuarları Takın

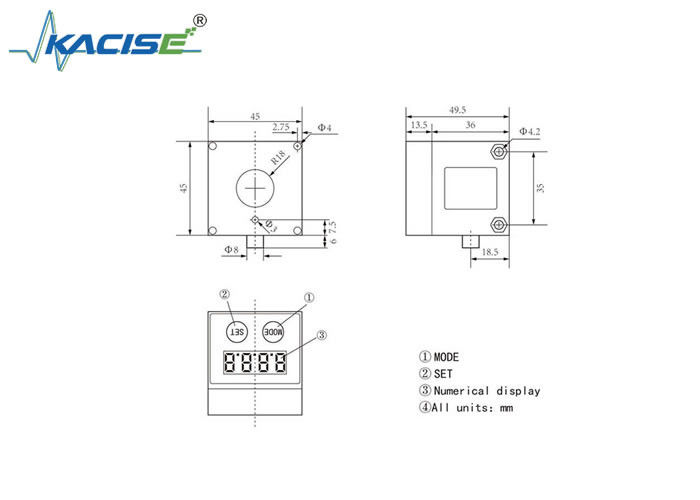

Boyutlar

Kablo Tanımı

NO.	Hat Rengi	KLSA-P/N	KLSA-DA	KLSA-T
1	Kahverengi	VCC, DC9-35V	VCC, DC9~35V	VCC, DC3.3V
2	Siyah	GND	GND, analog zemin	Güç toprağı
3	Mavi	OUT1	RS485 A	RX
4	Beyaz	OUT2	RS485 B	TX
5	Gri	Yok	Analog çıkış

Sipariş Modeli Tablosu

Aralık	Arayüz	Model
1m	PNP	KLSA-01P
2m	PNP	KLSA-02P
3m	PNP	KLSA-03P
4m	PNP	KLSA-04P
5m	PNP	KLSA-05P
5m	NPN	KLSA-05N
5m	RS485/4-20mA	KLSA-05DA
5m	Röle	KLSA-05R
10m	PNP	KLSA-10P
10m	NPN	KLSA-10N
10m	RS485/4-20mA	KLSA-10DA
10m	Röle	KLSA-10R
20m	PNP	KLSA-20P
20m	NPN	KLSA-20N
20m	RS485/4-20mA	KLSA-20DA
20m	Röle	KLSA-20R
20m	UART TTL	KLSA-20T
