KTG184 Doğal Gaz Süreç Analizi Sistemi Normal Bakım için 1000MM genişlik × 1700MM yükseklik × 600MM derinlik

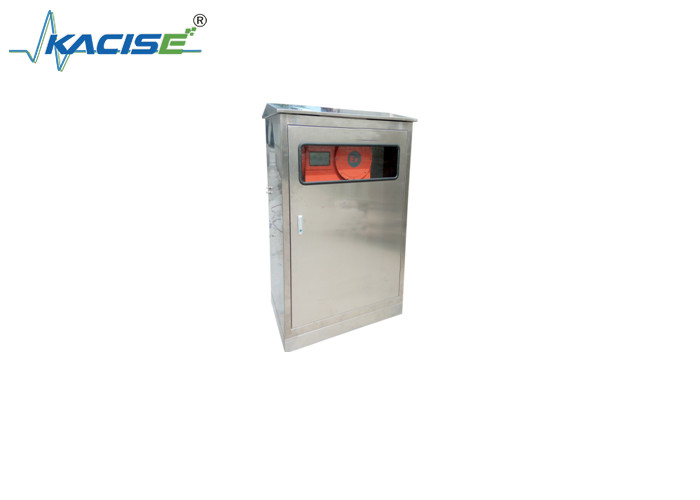

KTG184 Doğal gaz süreci analizi sistemi

Tanıtım

KTG184 analiz sistemi, doğal gaz arıtılmasından sonra CO2 ve çiy noktasının (DP) çevrimiçi analizi için özel olarak tasarlanmış ve üretilmiştir.Boru hattı valflerinin hepsi paslanmaz çelikten tasarlanmış.. CO2 içeriğinin ve DP değerinin çevrimiçi tespitini gerçekleştirebilir. CO2 aygıtı verileri yeryüzünde sezgisel olarak görüntüler. Aynı zamanda standart bir 4-20mA akım sinyali çıkarır.Bir bilgisayara bağlanabilir, uzaktan kumanda veya kontrolsüz kontrol için otomatik bir kontrol sistemine bağlantı sağlayan bir uzaktan görüntü veya kayıt cihazı.İnsan-makine arayüzü, küçük bir görüntüleme açısıyla 320×240 nokta matrisli dokunmatik bir ekran benimsiyorDokunmatik düğmeler ve tam Çince menü işlevi, anlaşılması kolay, basit ve güvenilir hale getiriyor.CO2 içeriğini ve DP değerini düzenli aralıklarla kaydedebilirSaklanan veriler 3'e kadar ulaşabilir.200, ve bir eğri gösterimi de sağlanmıştır.

Bu algılama sistemindeki CO2 sensörü ithal bir kızılötesi sensörü kullanırken, çiy noktası sensörü Vaisala çiy noktası sensörü kullanır. Bunlar güvenilir performans ve uzun hizmet ömrüne sahiptir.Sinyal işleme sistemi, son derece entegre bir akıllı tek çipli mikro bilgisayar sistemini benimsiyor., analog-dijital dönüşüm, dijital-analog dönüşüm, analiz ve işleme ve işlev çıkışı gibi bileşenleri içeren.Basit genel işletim ve uygun bakım ile.

Bu algılama sistemi, basınç azaltımı, voltaj stabilizasyonu, akış stabilizasyonu, filtreleme vb. dahil olmak üzere çok aşamalı bir ön işleme sistemini benimser ve standart gazla donatılmıştır.Gaz borularının ekipmanları tamamen paslanmaz çelikten yapılmıştır.Yüksek güvenilirliği, sistemin numune gazının bileşenlerini doğru ve istikrarlı bir şekilde tespit edebilmesini sağlar.

Ana Teknik Performans Göstericileri

(1) Ölçüm aralığı: 0-100×10−6 CO2, +20°C~-100°C;

(2) Sistem yanıt süresi: CO2 T90<30S (Analiz dolabının dışındaki örnekleme tüpü <3M);

(3) Filtrasyon doğruluğu: <0,1μm;

(4) Çıkış sinyali: Standart sinyal 4-20mA;

(5) Normal bakım döngüsü: En az 90 gün.

(6) Genel boyutlar: 1000MM (genişlik) × 1700MM (yükseklik) × 600MM (derinlik);

(7) Patlama geçirmez sınıf: ExdIICT6;

(8) Ağırlık: Yaklaşık 120Kg.
