Sistem Yanıt Zamanı KTG183 Kalsiyum Karbür Fırın Topu Gazı Analizi Tam Sistem

KTG183 Kalsiyum Karbür Fırınları Kıç Gazı Analizi Tam Sistemi

Tanıtım

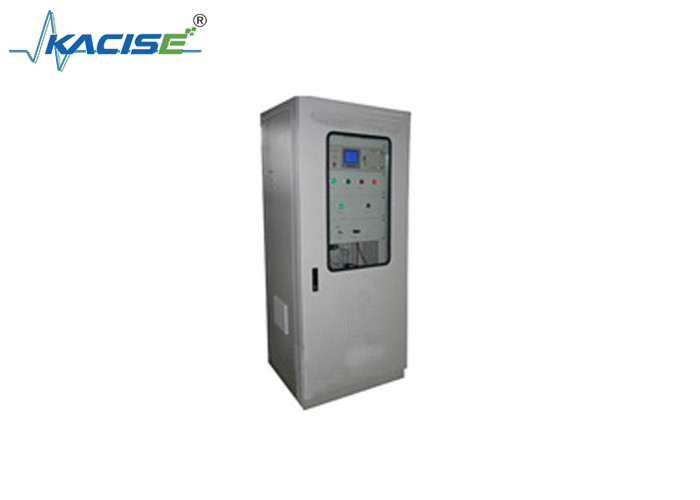

KTG183 kalsiyum karbid fırın atık gazı analizi sistemi, kalsiyum karbid fırın atık gazı analizi özelliklerine göre tasarlanmış ve geliştirilmiş yüksek performanslı bir üründür.Hızlı ve çevrimiçi olarak sert alan ortamlarında kalsiyum karbid fırın kuyruğu gazını analiz edebilir ve analiz sürecinin otomasyonunu ve zekâsını gerçekleştirirSistem, numune gazını otomatik olarak çıkarabilir. Numune gazı, numuneleme sondası tarafından toz çıkarıldıktan ve ön işleme ünitesinde ikincil nemden çıkarıldıktan sonra,boru hattındaki örnekleme gazı, sürekli çevrimiçi analiz için örnekleme valfinden analiz cihazına girer ve standart bir akım sinyali çıkarır.Ek olarak, sistem, örnekleme ünitesinin uzun süreli istikrarlı çalışmasını sağlamak için periyodik olarak geri akım programını yürütür.Yıllar boyunca kalsiyum karbid fırın kuyruğu gaz analizi endüstrisinde başarılı uygulama deneyimi ile birleştirerek, tasarlanmış ve uygulanan sürekli çevrimiçi atık gaz analizi sistemi aşağıdaki özelliklere sahiptir:

(1) Gelişmiş Teknoloji ve Sistemin İyi Dayanıklılığı

Sistemin geliştirilmesi, kapalı kalsiyum karbid fırın süreçlerinin iç ve dış dünyadaki gerçek durumuyla yakından bütünleşmiştir.En gelişmiş yabancı örnekleme ve ön işleme teknolojilerini kullanıyor., ve gelişme, uygulanabilirlik, güvenilirlik ve güvenlik açısından benzer yabancı cihazların gelişmiş seviyesine ulaştı.

(2) Uygulama Yakını ve Yüksek Sistem Güvenilirliği

Sistemin yüksek güvenilirliğini sağlamak için, gelişmiş teknolojileri benimserken, endüstriyel uygulamanın özelliklerine uygun bir dizi yenilikçi tasarım gerçekleştirildi.Mesela, Sistemin analiz dolabı sabit sıcaklıklı elektrikli izleme ısıtma sistemi kullanır.Kışın boru hatlarında ve bileşenlerinde yoğunlaştırılmış suyun donması nedeniyle oluşan tıkanıklık sorununu etkili bir şekilde çözer. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeKompresör kondansörü ve kanalizasyon için peristaltik pompa temelinde kanalizasyon ve drenaj için kontrol programı optimize edilmiştir.Kanalizasyon ve drenajın etkisini etkili bir şekilde iyileştirmekBir dizi yenilikçi tasarım, sistemin yüksek güvenilirliğini etkili bir şekilde sağlar.

(3) Tam fonksiyonlar ve güçlü sistem işlevselliği

Endüstri uygulama deneyimine dayanarak, tam sistem fonksiyonları tasarlandı ve uygulandı ve yüksek derecede otomasyon sağlandı. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceSistem kontrolü, güvenilir ve istikrarlı bir dokunmatik kontrol ekranını kullanır.İyi insan-makine arayüzü geleneksel düğme kontrol modunun kısıtlamalarından kurtulur ve sistemin işlevselliğini artırır.

(4) Modüler tasarım ve küçük sistem bakım hacmi

Tam sistemin gereksinimlerine göre, sistem yapısı düzeni bir analiz kabininin (veya analiz odasının) yapısını benimser.Sistem fonksiyon birimlerinin modüler tasarımını gerçekleştirmekBu, sadece yerleşik kurulum ve hata ayıklamayı basitleştirmekle kalmaz, aynı zamanda sistemin güvenilirliğini etkili bir şekilde arttırır, sistemin bakım hacmini azaltır,ve "turnkey proje tasarımı" tamamlayabilir.

Sistemin Ana Teknik Performans Göstericileri

Ölçüm aralığı: 0.00 ∼15.00% O2; 0.0 ∼30.0% H2; (Aralık özelleştirilebilir)

0.0·100.0% CO; (CO2, CH4 ve ısıtıcı değer gibi bileşenler isteğe bağlıdır)

Örnek gaz akış hızı: 400±10ml/min;

Sistem yanıt süresi: T90<30s (Analiz dolabının dışındaki örnekleme tüpü <10M);

Filtrasyon doğruluğu: <1μm;

Analog çıkış: 4-20mA;

Dijital çıkış: RS232/485 arayüzü, standart Modbus/RTU protokolü (ihtiyaç duyulmaz)
