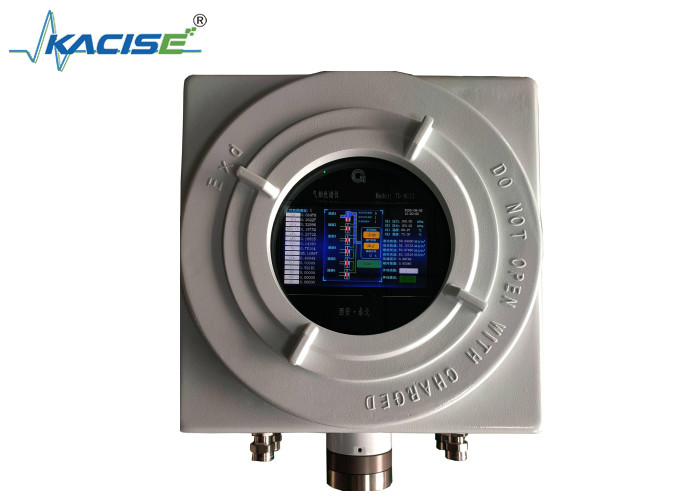

KTG102 çevrimiçi kromatografik analizör, petrokimya endüstrisinde saflık analizi için kullanılır.

KTG102 çevrimiçi kromatografik analizatör, petrokimya endüstrisinde saflık analizi için kullanılır

Tanıtım

KTG102 serisi çevrimiçi kromatografik analizatör, gaz devresinin kontrolünü daha istikrarlı hale getirmek için gelişmiş Etch işlemini benimser ve düşük işletme maliyetine sahiptir.Büyük hacim gibi dezavantajları çözüyor., uzun analiz süresi ve yüksek tüketim. 7 "gerçek renkli ekranla, yerinde gösterim ve dokunmatik işlem sağlar. Cihazın bir sistem öngörü ve teşhis fonksiyonu vardır.ve kullanımı kolaydırGünümüzde, petrol ve doğal gaz alanında yaygın olarak uygulandı ve çok sayıda kullanıcının övgüsünü kazandı.

Ürün Uygulamaları

• Doğal gaz: Alkanların, hidrokarbonların, formaldehitlerin analizi ve CNG ve LNG süreçlerindeki ürünlerin analizi
• Petrokimya Endüstrisi: Etilen, polietilen, rafineri gazı, LPG ve saflık analizi
• Kömür Kimya Endüstrisi: Kömür gazının, sentez gazının, arıtılmış gazın vb. tam bileşen analizi veya belirli bir anahtar gazın sürekli analizi
• Diğerleri: Kalıcı gazların, çevresel gazların analizi ve endüstriyel gazlarda azot, hidrojen ve helyum gibi gazların saflık analizi

Ürün Özellikleri

• Yepyeni tasarım, daha kompakt, daha güvenilir ve daha doğru
• Kalorik değer ve bileşen analizinde teslim/ölçüm kalitesi için GC
• Daha ekonomik kurulum ve işletme maliyetleri
• C12+ ve H2S + H2'ye kadar doğal gazın tüm bileşenlerini analiz edebilen bileşenlerin tam analizi
• Hızlı analiz hızı, C6+'a kadar doğal gazın tüm bileşenlerinin ölçümü 60 saniyeden daha az sürer
• Küçük hacim, çok az yer kaplıyor, yaklaşık olarak bir bilgisayar kılıfı büyüklüğünde
• Yüksek duyarlılık, 1-5ppm
• Modülün iç bileşenlerinin değiştirilmesini desteklemek - enjeksiyon portu, kromatografik sütun, dedektör vb.
• Kanal modüllerinin hızlı değiştirilmesi, konfigürasyonların esnek değiştirilmesi
• En gelişmiş EPC teknolojisini benimseyin, gaz devresinin kontrolünü daha istikrarlı hale getirin
• Basit, ekonomik ve verimli yükseltme, 1 veya 2 kanaldan 6 kanala doğrudan yükseltme
• Geleneksel bir GC'nin %10'u olan taşıyıcı gaz ve elektrik tasarrufu. 40L taşıyıcı gaz şişesi 12 aydan fazla süre kullanılabilir

Ana Göstericiler

Tekrarlanabilirlik: 0.01%

Doğruluk: ≤0,1% FS

Hesaplanan Değerler: Sıcaklık değeri, yoğunluk, sıkıştırma faktörü vb. (ISO6976 veya GPA standartlarına uygun olarak, Z by AGA 8)

Çalışma sıcaklığı: -20°C'den 50°C'ye kadar ((-4°F'den 122°F'ye kadar)

Depolama sıcaklığı: -30°C'den 60°C'ye kadar ((-22°F'den 140°F'ye kadar)

Patlama geçirmez sınıf: Ex db IIC T6 GB

Koruma derecesi: IP65

Toplam Boyutlar: 500×490×235mm (Uzunluk * Genişlik * Yükseklik)

Ağırlık: Yaklaşık 32kg

Analiz Performansı

Analiz süresi: C6+ için 60'dan az

Basınç Kontrolü: Elektronik taşıyıcı gaz basınç kontrolü ile

Termostatik Fırın: Kromatografik sütun, detektör ve örnekleme döngüsü gibi kilit bileşenler, sıcaklık aşırı ısınma koruma fonksiyonuna sahip termostatik fırına yerleştirilir.

Kromatografik analizörün ana ünitesi gaz bileşenleri, sıkıştırma faktörü, ısı gücü ve yoğunluk gibi bilgileri yeryüzünde görüntüleyebilir.ve ekran içeriğini seçebilir ve dokunma ile görüntüleme modu yapılandırabilirKalibrasyon kayıtları ve veri sonucu kayıtları da dahil olmak üzere en az 12 aylık tarihsel kayıtlarla güçlü bir kayıt ve depolama fonksiyonuna sahiptir.

İletişim fonksiyonları

İletişim arayüzleri: 2 RS485, 2 RS232 ve bir RJ45

Analog Arayüzler: 16 kanal 4 ¢ 20mA (genişletilebilir)

İletişim protokolleri: Modbus RTU, TCP/IP protokolleri

Dijital arayüzler: Kapsamlı kromatografik alarmlar, otomatik kalibrasyon kontrolü vb. dahil olmak üzere en fazla 8 dijital çıkış.

İşlem Arayüzü

Yerel 7 "gerçek renkli K600 + 65k renkli DGUS büyük ekranı, görüntüleme ve dokunmatik işlem için kullanılır.ve kromatografın otomatik / manuel parametreler ayarlama gibi fonksiyonları başlatın.

Uygulama Mühendisliği

Güç kaynağı: 220VAC 50Hz Taşıyıcı gaz: He veya H2 veya N2 veya Ar

Tüketim: 10 ml/dakikadan az Saflık: 99.995% ve üstü
