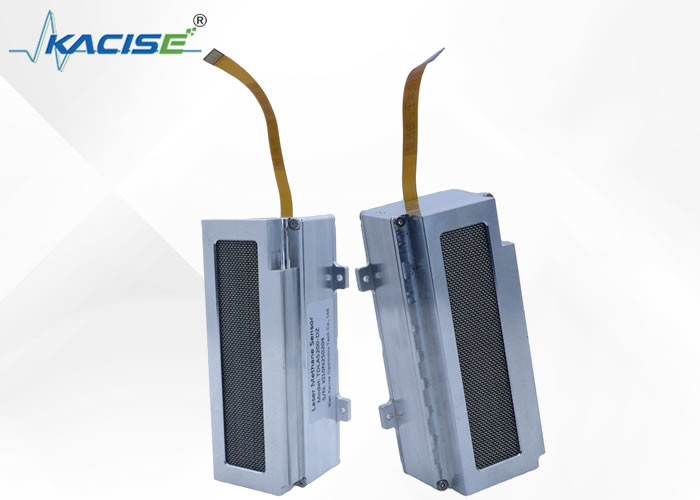

TDLAS200 Geniş sıcaklık aralığı metan gazı tespit modülü

1. Giriş

KACISE TDLAS200 Geniş sıcaklık aralığı metan gazı tespit modülü, -20 ~ 50 °C çalışma sıcaklık aralığındaki aşırı koşullarda güvenilir performans için tasarlanmıştır.0 ~ 5000ppm algılama aralığı ve 0 hızlı yanıt süresi sunar..1 saniye, doğru metan izlemesini sağlar. Modül, kompakt bir tasarıma ve kolay entegrasyon için dijital bir arayüze sahiptir. KACISE, gelişmiş TDLAS teknolojisini sağlam yapıyla birleştirir.,Bu modülü, geniş sıcaklıkta çalışmayı gerektiren endüstriyel ve çevresel uygulamalar için ideal hale getirir.

2Özellikleri

1. Yüksek hassasiyet, sadece hedef gazına tepki verir.
2. Dahili referans hücresi, otomatik olarak kalibre edilebilir

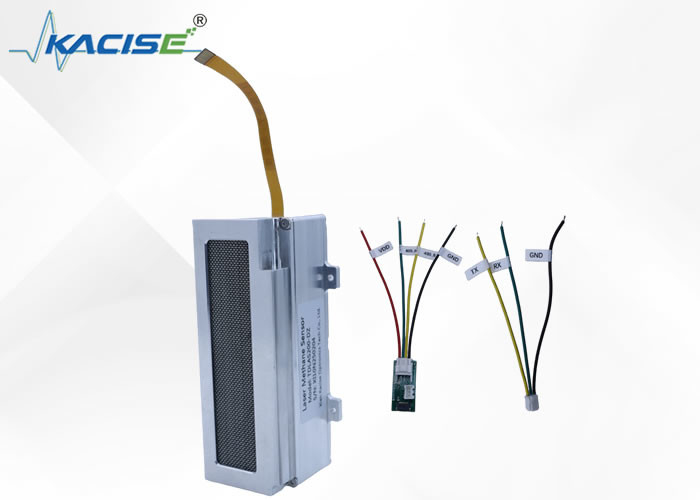

3. Entegre edilmesi kolay, dijital arayüz doğrudan durum ve konsantrasyon çıkışları

3Ölçme prensibi

"Metan molekülleri belirli bir dalga boyundaki ışığı emerler". - Moleküler emilim yelpazesi.
"Şeffaf bir ortam (metan gazı kütlesi) tarafından emilecek ışık miktarı, gaz kütlesinin kalınlığı ve konsantrasyonuna orantılıdır". - Beer-Lambert yasası
Yukarıdaki fizik ilkelerine göre, sızan metan gazının kütlesine sızmak için belirli bir dalga boyundaki bir ışık ışını kullanılabilir.Gaz kütlesindeki metan konsantrasyonu ölçülebilir, ve sadece metana tepki verir (benzersiz seçicilik).
Çoklu yansımalar içeren bir algılama hücresi kullanmak ve lazerin ölçülen gazdan tekrar tekrar geçmesine izin vermek, algılama hassasiyetini çoğaltabilir.

4.Teknik parametreler

*1 Lütfen modülün güç giriş voltajının 5V'den az olmadığından emin olun.

*2 Pompa seçimi önerisi < 500 ml/dakika

5Bulma modülünün boyutları

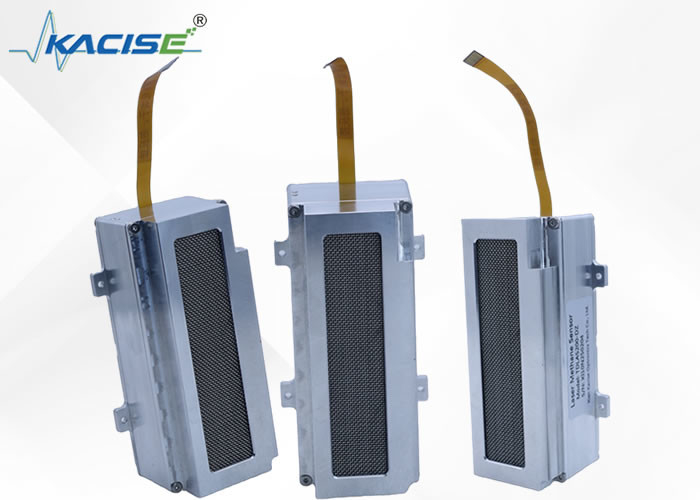

Algılama modülü ana cihazının boyutları: 115×59×38mm (kablolar ve gaz bağlantıları hariç)
