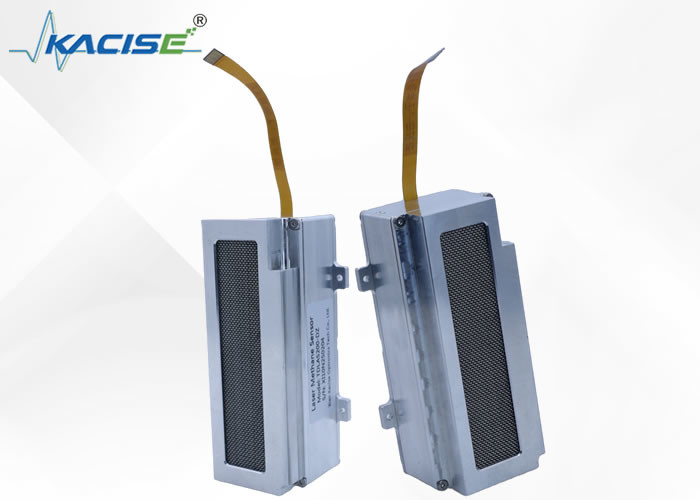

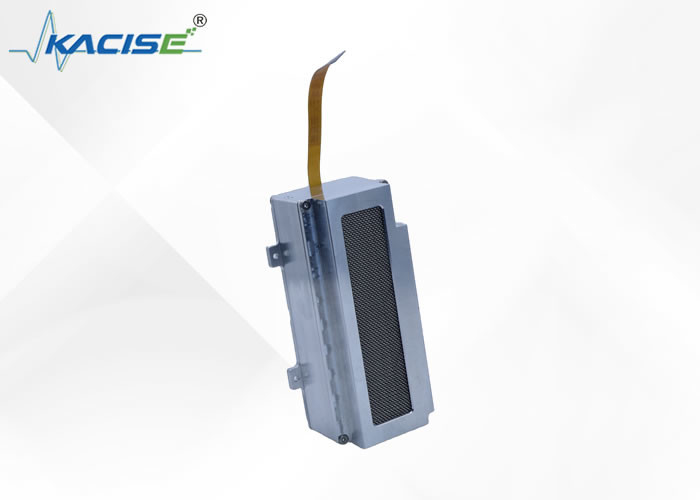

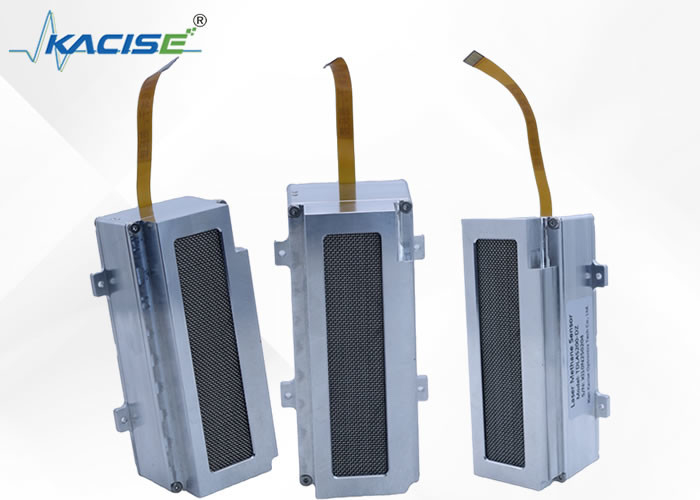

TDLAS200 Lazer Metan Bulma Modülü

1. Giriş

KACISE TDLAS200 Lazer Metan Algılama Modülü, sürekli metan izleme için kompakt ve verimli bir çözümdür.algılama aralığı 0~5000ppm ve yanıt süresi 0Modül, mevcut sistemlere kolay bir şekilde entegre edilmek üzere tasarlanmıştır ve 115×59×38mm'lik küçük bir ayak izi ile dijital bir ara yüzüne sahiptir.KACISE çeşitli ortamlarda güvenilir performans sağlar, bu modülü endüstriyel ve çevresel uygulamalar için mükemmel hale getiriyor.

2Özellikleri

1. Yüksek hassasiyet, sadece hedef gazına tepki verir.
2. Dahili referans hücresi, otomatik olarak kalibre edilebilir
3. Entegre edilmesi kolay, dijital arayüz doğrudan durum ve konsantrasyon çıkışları

3Ölçme prensibi

"Metan molekülleri belirli bir dalga boyundaki ışığı emerler". - Moleküler emilim yelpazesi.
"Şeffaf bir ortam (metan gazı kütlesi) tarafından emilecek ışık miktarı, gaz kütlesinin kalınlığı ve konsantrasyonuna orantılıdır". - Beer-Lambert yasası
Yukarıdaki fizik ilkelerine göre, sızan metan gazının kütlesine sızmak için belirli bir dalga boyundaki bir ışık ışını kullanılabilir.Gaz kütlesindeki metan konsantrasyonu ölçülebilir, ve sadece metana tepki verir (benzersiz seçicilik).
Çoklu yansımalar içeren bir algılama hücresi kullanmak ve lazerin ölçülen gazdan tekrar tekrar geçmesine izin vermek, algılama hassasiyetini çoğaltabilir.

4.Teknik parametreler

*1 Lütfen modülün güç giriş voltajının 5V'den az olmadığından emin olun.

*2 Pompa seçimi önerisi < 500 ml/dakika

5Bulma modülünün boyutları

Algılama modülü ana cihazının boyutları: 115×59×38mm (kablolar ve gaz bağlantıları hariç)
