KDF1300 Ultrasonik Doppler Akışölçörü

1.Tanıtım

Ultrasonik Doppler akış ölçer Doppler etkisini kullanarak çalışır. Bir sonda yukarı açılı bir ultrasonik dalga ışını yayar. Bu dalgalar sıvıdan geçer,kabarcıklar veya parçacıklar gibi kirlilikler içerebilir (sıvının aynı hızda hareket ettiği varsayılır)Ultrasonik dalgalar bu kirliliklere çarptığında, yansıyan dalgalar Doppler frekans kayması (Δf) geçirir. Bu frekans kayması sıvının hızına doğrudan orantılıdır.Doppler frekans kaymasını ölçerek, sıvının akış hızı belirlenebilir.

2.Teknik özellikler

3Boyutları

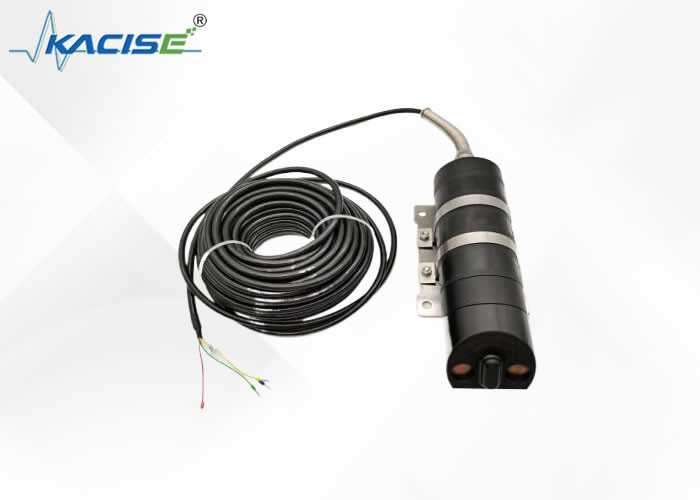

3.1 Ürün resmi

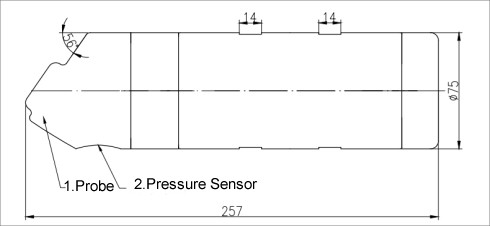

3.2 Yapısal boyutlar

4- Başvuru

Ultrasonik Doppler akış ölçer, borulardaki, kanallardaki veya nehirlerdeki suyun akış hızını ölçen bir cihazdır.

• Sel felaketlerinin izlenmesi
• Kanalizasyon akışı
• Doğal nehirler
• Belediye su temini ve drenajı
• Su kaybı/sürünme izleme
• İrişim sürecinin izlenmesi
• Deniz ağzı ve gelgit araştırması
• Balıkçılık/su koruma
• Kıyı erozyonu araştırması
• Kulvert sürecinin izlenmesi
• Yol drenajının izlenmesi
• Kanal süreci araştırması
• Nehir sürecinin izlenmesi

5Kablolama.

Güç kablosu:

Güç kaynağının pozitif kutubuna bağlı kırmızı tel (12V+ veya 24V+);

Güç kaynağının olumsuz kutubuna bağlı yeşil tel (12V- veya 24V-);

Sinyal kablosu:

RS485A'ya bağlı beyaz tel (T/R+);

RS485B'ye bağlı sarı tel (T/R-);

Şeffaf hava borusu:

※Atmosferle engellenmemiş şekilde tutulmalı ve kurulum sırasında korumalara dikkat edilmelidir., özellikle sıvılama borusundan geçerken, suyun içeri girmesini önlemek için sıvılamadan önce bantla korunması gerekir.Su derinliği hatalarına ve diğer olaylara neden olabilir..

Şeffaf hava borusu katlanamaz ve tüpün sıvılandırılmasında bükme açısı <90° olamaz.
