Tanıtım

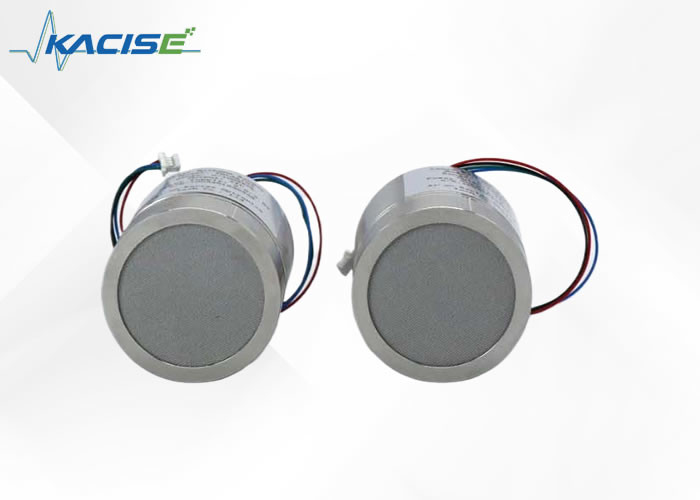

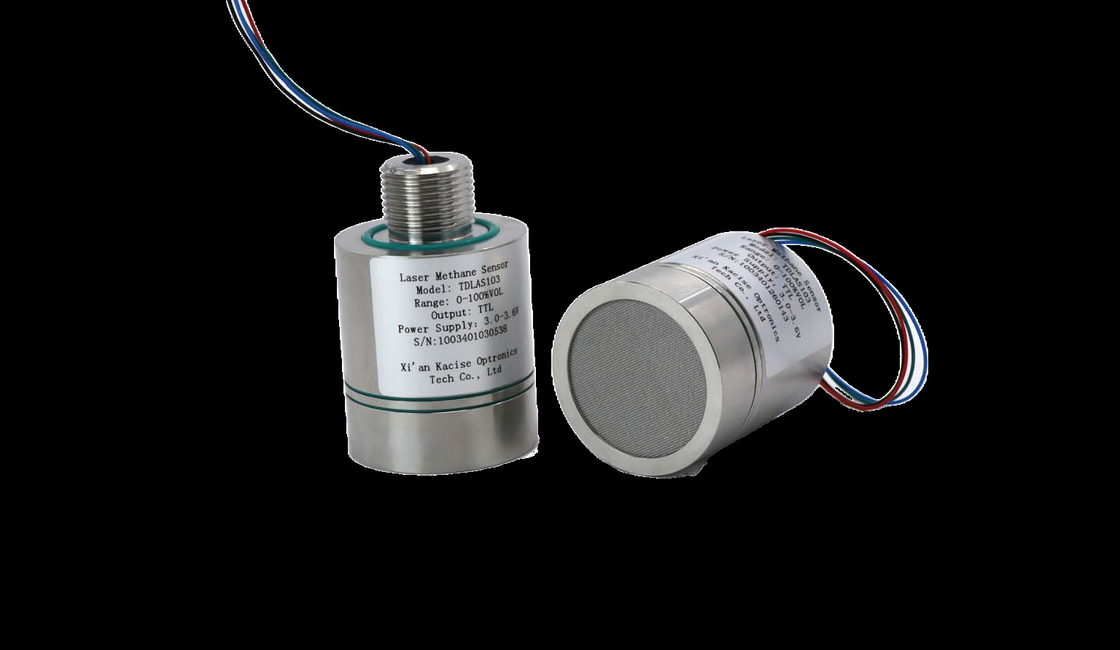

TD-LAS teknolojisiyle 3.3V'de çalışan bu metan lazer sensörü, karakteristik emilim spektrumunu kullanarak 1653.7nm lazer aracılığıyla metan gazını tespit eder.Su buharı ve diğer gazların müdahalesine karşı bağışık, doğrudan emilim ve dalga boyu modülasyon tekniklerini birleştirir. "N" tipi optik yol yapısı emilim yolunu uzatır, hassasiyeti ve hassasiyeti artırır.Düşük sıcaklıklı bileşenleri ve geniş çevresel uyarlanabilirlik için bir sıcaklık düzeltme algoritmasını kullanır.Standart bir iletişim protokolü ve kurulum arayüzü ile, kömür madenleri, restoranlar ve endüstriyel tesisler için metan algılama sistemlerinde kilit bir bileşen olarak hizmet eder.
Özellik
•Yüksek algılama doğruluğu
Doğrudan ve dalga boyu modülasyonu teknolojisi katlı optik yol tasarımı ile birleştirilmiş, ölçüm hatası ≤±6% gerçek değer @25°C
•Çevreye iyi uyumluluk
Geniş sıcaklık telafi düzeltme algoritması, -40 ~ + 70 °C uygulamasını karşılayabilir
•Güçlü bir müdahale karşıtı
Metan "parmak izi spektrumu" lazer emilim algılama teknolojisi, zehirlenme, su buharı ve diğer gaz müdahalesi;
•Güçlü yapısal koruma
Paslanmaz çelik malzeme tasarımı, patlama geçirmez Exia IIC T6 Ga seviyesini karşılar
•Düşük maliyet
Uzun kullanım süresi, düşük güç tüketimi, modüler tasarım, entegre edilmesi kolay
Boyutları
Teknik parametreler:
| Parametreler |
TEhtirasıBen...İndikatörler |
| Ölçüm gazı |
Metan |
| Ölçme prensibi |
TD-LAS |
| Bulma modu |
Dağınıklık |
| Ölçme aralığı |
0-20% VOL (özelleştirilebilir) |
| Ölçüm hatası @25°C |
<+0.06%VOL,0-1%VOL
<+6%Gerçek değer,1-20% VOL |
| Alt algılama sınırı |
0% 2 VOL |
| Minimum çözünürlük |
0.01% VOL |
| Yanıt süresi |
T90<15s |
| Çalışma voltajı |
3.0VDC ~3.6VDC |
| Ortalama çalışma akımı |
<30mA |
| Zirve akımı |
<210mA |
| Çıkış modu |
Standart TTL seri portu |
| Çalışma sıcaklığı |
-40°C ~ +70°C |
| Çalışma nemliği |
0 ~ 99% RH (kondansasyon) |
| Patlama güvenliği işareti |
Ex ia IICT6 Ga |
| İçsel güvenlik parametresi |
U:3.3V II:50mA
Pi:0.250W Ci:20uF
Li:3.14uH |
| Koruma derecesi |
IP66 |
| Ürün ağırlığı |
255 g |
| Ürün boyutları |
φ41.7mmx63.6mm |
Uygulamalar:
a) Algılayıcı sürekli olarak ölçülen metan konsantrasyonunu, ölçülen sıcaklığı, ölçülen basıncı, lazer sinyali gücünü,lazer çalışma sıcaklığı ve hata kodu standart TTL seri bağlantı noktasından
b) Kendi kendini test etme fonksiyonuna sahiptir, bu da lazerin, fotoelektrik dedektörün ve voltaj stabilizasyon sensörünün normal olup olmadığını tespit edebilir ve hata noktasını ortadan kaldırmaya yardımcı olur.
İletişim Arayüzü ve Tanımı
Arayüz biçimi: SH1.0mm/4P
Kablo uzunluğu: 200 mm
| Sayı |
Ckokusu |
Ben...ArayüzdSonlandırma |
| 1 |
Kırmızı |
VCC |
| 2 |
Siyah |
GND |
| 3 |
Mavi |
RX |
| 4 |
Yeşil |
TX |
Önlemler
a) Sensörün çalışma voltajı 3.3V ve seri arayüz düzeyi 3.3V'dir;
b) sensör hassas optik bileşenler içerir, lütfen şiddetli çarpışmayı önleyin;
c) Çalışma ortamı koşulları: -40°C ~ +70°C
d) Nitelikli nem 0-99% RH (kondansiyonsuz).
Not: Sensörün çalışma voltajı 3.3V'dir. Sensörün hasar görmesini önlemek için 3.6VDC'yi aşan güç kaynağı voltajını sensöre bağlamak yasaktır.
Destek ve Hizmetler:
Gaz Detektörü Sensörü ürünün teknik desteği ve hizmetleri şunları içerir:
Sorun giderme ve sorun çözme konusunda uzman teknik yardım
Onarım ve bakım hizmetleri
Kesin okumaları sağlamak için kalibrasyon ve test hizmeti
Ürün belgeleri ve kılavuzlar
Ürün seçimi ve özelleştirme konusunda yardım
Hedefimiz müşterilerimizin gaz dedektörü sensörlerinin verimli ve etkili bir şekilde çalışmasını sağlamak için en yüksek seviye desteği ve hizmeti almalarını sağlamaktır.
Ambalaj ve Nakliye:
Ürün ambalajı:
Gaz Detektörü Sensör birimi
Kullanıcı kılavuzu
Montaj donanımı
Kalibrasyon sertifikası
Nakliye Bilgisi:
Beklenen teslimat süresi: 5-8 iş günü
