Place of Origin:
China (Mainland)
Marka adı:
Kacise
Sertifika:
certificate of explosion-proof, CE
Model Number:
TDLAS103
Tanıtım

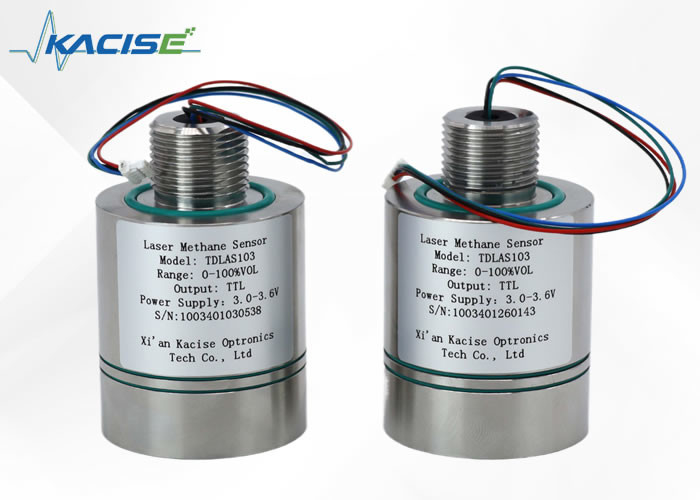

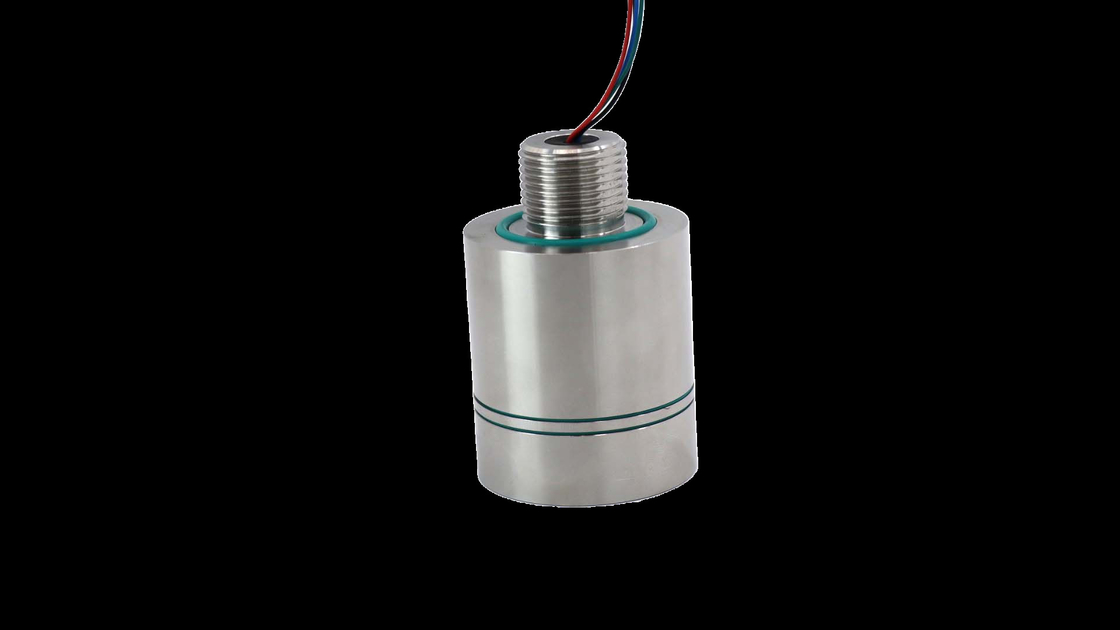

3.3V'de çalışan metan sensörü, metanı benzersiz emilim spektrumuna göre tanımlamak için 1653.7nm lazerli TD-LAS teknolojisini kullanır. Su buharı veya diğer gaz müdahalelerinden etkilenmez.Tasarımı, doğrudan ve dalga boyu modülasyonu emicilik tekniklerini birleştirir., genişletilmiş algılama hassasiyeti için "N" tipi optik yol yapısına sahiptir. Düşük sıcaklıklı lazer ve sıcaklık telafi algoritmaları kullanarak, çeşitli ortamlarda güvenilir bir şekilde çalışır.Standart arayüzü ve protokolü geniş uyumluluk sağlar, madencilik, yemek ve endüstriyel kimyasallar gibi endüstrilerde metan sızıntısını tespit etme sistemlerinde yaygın olarak uygulanabilir hale getirir.
Özellik
•Yüksek algılama doğruluğu
Doğrudan ve dalga boyu modülasyonu teknolojisi katlı optik yol tasarımı ile birleştirilmiş, ölçüm hatası ≤±6% gerçek değer @25°C
•Çevreye iyi uyumluluk
Geniş sıcaklık telafi düzeltme algoritması, -40 ~ + 70 °C uygulamasını karşılayabilir
•Güçlü bir müdahale karşıtı
Metan "parmak izi spektrumu" lazer emilim algılama teknolojisi, zehirlenme, su buharı ve diğer gaz müdahalesi;
•Güçlü yapısal koruma
Paslanmaz çelik malzeme tasarımı, patlama geçirmez Exia IIC T6 Ga seviyesini karşılar
•Düşük maliyet
Uzun kullanım süresi, düşük güç tüketimi, modüler tasarım, entegre edilmesi kolay
Boyutları
| Parametreler | TEhtirasıBen...İndikatörler |
| Ölçüm gazı | Metan |
| Ölçme prensibi | TD-LAS |
| Bulma modu | Dağınıklık |
| Ölçme aralığı | 0-20% VOL (özelleştirilebilir) |
| Ölçüm hatası @25°C | <+0.06%VOL,0-1%VOL <+6%Gerçek değer,1-20% VOL |
| Alt algılama sınırı | 0% 2 VOL |
| Minimum çözünürlük | 0.01% VOL |
| Yanıt süresi | T90<15s |
| Çalışma voltajı | 3.0VDC ~3.6VDC |
| Ortalama çalışma akımı | <30mA |
| Zirve akımı | <210mA |
| Çıkış modu | Standart TTL seri portu |
| Çalışma sıcaklığı | -40°C ~ +70°C |
| Çalışma nemliği | 0 ~ 99% RH (kondansasyon) |
| Patlama güvenliği işareti | Ex ia IICT6 Ga |
| İçsel güvenlik parametresi | U:3.3V II:50mA Pi:0.250W Ci:20uF Li:3.14uH |
| Koruma derecesi | IP66 |
| Ürün ağırlığı | 255 g |
| Ürün boyutları | φ41.7mmx63.6mm |
a) Algılayıcı sürekli olarak ölçülen metan konsantrasyonunu, ölçülen sıcaklığı, ölçülen basıncı, lazer sinyali gücünü,lazer çalışma sıcaklığı ve hata kodu standart TTL seri bağlantı noktasından
b) Kendi kendini test etme fonksiyonuna sahiptir, bu da lazerin, fotoelektrik dedektörün ve voltaj stabilizasyon sensörünün normal olup olmadığını tespit edebilir ve hata noktasını ortadan kaldırmaya yardımcı olur.
İletişim Arayüzü ve Tanımı
Arayüz biçimi: SH1.0mm/4P
Kablo uzunluğu: 200 mm
| Sayı | Ckokusu | Ben...ArayüzdSonlandırma |
| 1 | Kırmızı | VCC |
| 2 | Siyah | GND |
| 3 | Mavi | RX |
| 4 | Yeşil | TX |
İletişim Protokolü
(1) İletişim arayüzü yapılandırması
UART seri portu: Baud oranı: 115200, veri bitleri: 8 bit,
Dur bit: 1 bit, eşitlik bit: kontrol yok
(2) İletişim protokolünün açıklaması
| Bayt sırası numarası | Fonksiyon kodu | Bayt sayısı | Birim | Örnek |
| 0 | Çerçeve başı | 1 | - | A |
| 1-7 | Konsantrasyon | 7 | % VOL | +000.00 |
| 8 | Boş alan | 1 | - | |
| 9-13 | Çevre sıcaklığı | 5 | °C | +23.7 |
| 14 | Boş alan | 1 | - | |
| 15-21 | Çevre hava basıncı | 7 | HPa | 1006.22 |
| 22 | Boş alan | 1 | - | |
| 23-27 | Işık yoğunluğu | 5 | - | +16.1 |
| 28 | Boş alan | 1 | - | |
| 29-35 | Kazanç katsayısı | 7 | - | B + 6.0 |
| 36 | Boş alan | 1 | - | |
| 37-38 | Hata kodu | 2 | - | 00 |
| 39 | Boş alan | 1 | - | |
| 40-41 | Xor kontrol kodu | 2 | - | 3D |
| 42 | Kargo geri dönüş karakteri | 1 | ||
| 43 | Satır kesme karakteri | 1 |
Algılayıcı çalıştırıldıktan sonra, bir ön işleme (6-10s) döneminden geçer ve daha sonra periyodik olarak (1Hz) sabit uzunluklu bir dize çıkarmaya başlar.
Çıktı dize analiz (örnek):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: çerçeve başı;
+000.00: metan konsantrasyon değeri, iki ondalık nokta ayrılmıştır, birim % vol;
+ 24.0: çevre sıcaklığı, birim °C;
1006.22: çevre basıncı, birim hPa;
16.1: lazer ışığı yoğunluğu ve etkili aralığı 3.6 21.6;
006.0: büyütme faktörü, normal aralık 1.0-126.0;
00: hata kodları
01: anormal optik sinyal; 02; ortam sıcaklığı veya anormal basınç; optik sinyal çok güçlü; 04 lazer sıcaklığı anormalliği;
05Işık sinyali çok zayıf.
13: xor kontrol kodu
Hata kodu
| Hata kodu | Anlamı | Hata kodu | Anlamı |
| 0 | Sensör düzgün çalışıyor. | 3 | Lazer sinyali güçlü. |
| 1 | Foto detektörünün sinyali anormal. | 4 | Lazer sıcaklığı anormalliği |
| 2 | Sıcaklık ve basınç sensörü anormal | 5 | Lazer sinyali çok zayıf. |
Önlemler
a) Sensörün çalışma voltajı 3.3V ve seri arayüz düzeyi 3.3V'dir;
b) sensör hassas optik bileşenler içerir, lütfen şiddetli çarpışmayı önleyin;
c) Çalışma ortamı koşulları: -40°C ~ +70°C
d) Nitelikli nem 0-99% RH (kondansiyonsuz).
Not: Sensörün çalışma voltajı 3.3V'dir. Sensörün hasar görmesini önlemek için 3.6VDC'yi aşan güç kaynağı voltajını sensöre bağlamak yasaktır.
