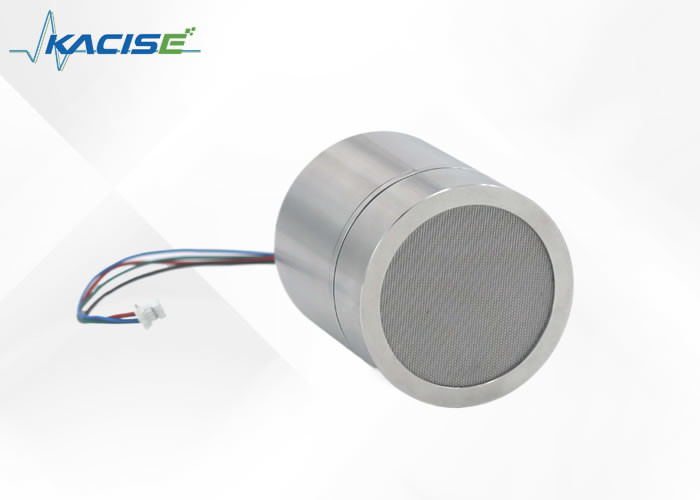

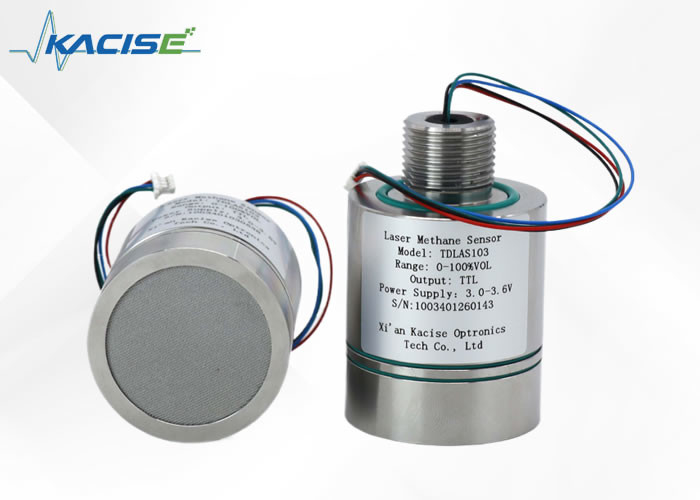

IP66 Koruma Derecesi Patlama Güvenli Gaz Detektörü Sensörü Tehlikeli Çevre için,Ortalama Çalışma Akımı <30mA

Tanıtım

TD-LAS teknolojisi ile geliştirilen bu 3.3V metan sensörü, karakteristik emilim spektrumuna dayanarak metanı tespit etmek için 1653.7nm lazer kullanır.Su buharı ve diğer gazların müdahalesine karşı bağışıkSensör, uzun bir optik yol ve üstün hassasiyet sağlayan "N" tipi bir optik tasarımla doğrudan ve dalga boyu modülasyon emilim tekniklerini birleştirir.Düşük sıcaklıklı lazer ve fotodetektör cihazları, çevreye karşı güçlü uyumluluk sağlamak için bir sıcaklık telafi algoritması ile birlikte kullanılırStandart iplik kurulum arayüzü ve iletişim protokolü ile son derece çok yönlüdür. Yeraltı alanları, restoranlar,Endüstriyel alanlar, ve kömür madenleri.

Özellik

•Yüksek algılama doğruluğu

Doğrudan ve dalga boyu modülasyonu teknolojisi katlı optik yol tasarımı ile birleştirilmiş, ölçüm hatası ≤±6% gerçek değer @25°C

•Çevreye iyi uyumluluk

Geniş sıcaklık telafi düzeltme algoritması, -40 ~ + 70 °C uygulamasını karşılayabilir

•Güçlü bir müdahale karşıtı

Metan "parmak izi spektrumu" lazer emilim algılama teknolojisi, zehirlenme, su buharı ve diğer gaz müdahalesi;

•Güçlü yapısal koruma

Paslanmaz çelik malzeme tasarımı, patlama geçirmez Exia IIC T6 Ga seviyesini karşılar

•Düşük maliyet

Uzun kullanım süresi, düşük güç tüketimi, modüler tasarım, entegre edilmesi kolay

Boyutları

Teknik parametreler:

Uygulamalar:

a) Algılayıcı sürekli olarak ölçülen metan konsantrasyonunu, ölçülen sıcaklığı, ölçülen basıncı, lazer sinyali gücünü,lazer çalışma sıcaklığı ve hata kodu standart TTL seri bağlantı noktasından

b) Kendi kendini test etme fonksiyonuna sahiptir, bu da lazerin, fotoelektrik dedektörün ve voltaj stabilizasyon sensörünün normal olup olmadığını tespit edebilir ve hata noktasını ortadan kaldırmaya yardımcı olur.

İletişim Arayüzü ve Tanımı

Arayüz biçimi: SH1.0mm/4P

Kablo uzunluğu: 200 mm

İletişim Protokolü

(1) İletişim arayüzü yapılandırması

UART seri portu: Baud oranı: 115200, veri bitleri: 8 bit,

Dur bit: 1 bit, eşitlik bit: kontrol yok

(2) İletişim protokolünün açıklaması

Algılayıcı çalıştırıldıktan sonra, bir ön işleme (6-10s) döneminden geçer ve daha sonra periyodik olarak (1Hz) sabit uzunluklu bir dize çıkarmaya başlar.

Çıktı dize analiz (örnek):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: çerçeve başı;

+000.00: metan konsantrasyon değeri, iki ondalık nokta ayrılmıştır, birim % vol;

+ 24.0: çevre sıcaklığı, birim °C;

1006.22: çevre basıncı, birim hPa;

16.1: lazer ışığı yoğunluğu ve etkili aralığı 3.6 21.6;

006.0: büyütme faktörü, normal aralık 1.0-126.0;

00: hata kodları

01: anormal optik sinyal; 02; ortam sıcaklığı veya anormal basınç; optik sinyal çok güçlü; 04 lazer sıcaklığı anormalliği;

05Işık sinyali çok zayıf.

13: xor kontrol kodu

Hata kodu

Önlemler

a) Sensörün çalışma voltajı 3.3V ve seri arayüz düzeyi 3.3V'dir;

b) sensör hassas optik bileşenler içerir, lütfen şiddetli çarpışmayı önleyin;

c) Çalışma ortamı koşulları: -40°C ~ +70°C

d) Nitelikli nem 0-99% RH (kondansiyonsuz).

Not: Sensörün çalışma voltajı 3.3V'dir. Sensörün hasar görmesini önlemek için 3.6VDC'yi aşan güç kaynağı voltajını sensöre bağlamak yasaktır.

Destek ve Hizmetler

Gaz Detektör Sensörleri için teknik destek sağlıyoruz. Sorunların çözülmesi ve sorun giderilmesi için uzmanlık yardımı da dahil olmak üzere, onarım ve bakım hizmetleri.Kalibrasyon ve test hizmetlerimiz doğruluğu garanti eder.Ayrıca ürün seçimi ve özelleştirme konusunda da yardımcı oluruz, böylece detektörlerinizin verimli çalışmasını sağlayabiliriz.

Ambalaj ve Nakliye:
Ürün ambalajı:
Gaz Detektörü Sensör birimi
Kullanıcı kılavuzu
Montaj donanımı
Kalibrasyon sertifikası
Nakliye Bilgisi:
Beklenen teslimat süresi: 5-8 iş günü
