1. Giriş
1.1 Ölçme prensibi
Ultrasonik Doppler akış ölçer, RS485 aracılığıyla ultrasonik Doppler akış ölçerinin akış hızını, su seviyesini ve sıcaklığını toplayan bir makine,ve site üzerinde gerçek duruma göre çeşitli kanal parametrelerini girerSu akışı alanı S (m2) kanal parametreleri ve toplanan su seviyesi H (m) kullanılarak hesaplanır.ve anlık akış hızı (Q = V * S) su akış alanı ve akış hızı V (m / s) çarparak hesaplanır, ve toplu akış hızı, akış hızı ile toplu zaman çarpımı ile hesaplanır.
Bundan şunu öğrenebiliriz: Q=V*S
Anlık akış hızı * zaman farkı = toplam akış hızı
1.2 Tasarımı
KDF1000 serisi akış ölçer, doğal sularda, kanallarda veya boru hatlarında suyun hızını ve akışını ölçen bir üründür.
Akışölçer iki parçaya ayrılır: bir kablo ile birbirine bağlı olan sensör ve ana.
Kanallarda ve nehirlerde suyun hızını ve akışını ölçebilir ve su seviyesi sensörün üst kısmından 20 cm'den fazla yüksektir.
Suyun hızını ve borulardaki akışını ölçebilir. Su seviyesinin sensörün üst kısmından 20 cm'den fazla olması ve borunun iç çapının ≥ 500 mm olması gerekir.
2.Teknik özellikler
| Güç kaynağı |
Güç kaynağı aralığı: 10.8VDC ∙ 26.4VDC;
RS485 12V güç tüketimi: 88mA±1mA (yaklaşık 1.06W)
RS485 24V güç tüketimi: 52mA±1mA (yaklaşık 1.25W)
RS485 + 4 ′′ 20mA 12V güç tüketimi: 110 mA ± 1mA (yaklaşık 1.32W)
RS485 + 4 ′′ 20mA 24V güç tüketimi: mA çıkışı olmayan 24V güç kaynağı
|
| Çıktı özellikleri |
RS485/ModBus standart protokolü; 4 ~ 20mA (fabrika varsayılan olmadan) |
| Ölçüm performansı |
Akış aralığı: 1L/s~99999.99m3/h;
Su derinliği aralığı: 0.02 ~ 3m, 0.02 ~ 10m (sorgulamadan önce maksimum su derinliğini onaylayın);
Ekran arayüzü 1: su seviyesi, anlık akış, toplu akış;
Ekran arayüzü 2: su seviyesi, akış hızı, kesit alanı, sıcaklık;
Akış çözünürlüğü: 0.0001L/s.
|
| Fiziksel özellikler |
Bölünmüş kabuk malzemesi: ABS, sensör malzemesi: POM;
Sensör koruma seviyesi: IP68;
Iletken koruma seviyesi: IP65;
Sensör arasındaki kablo: hava borusu ile 4 çekirdekli koruma kablosu, fabrika varsayılan uzunluğu 10 metre, tel çapı 8 mm (diğer tel uzunluklarının özelleştirilmesi gerekir).
|
| Çalışma ortamı |
Çalışma sıcaklığı: 0°60°C (dondurulmayan durum);
Depolama sıcaklığı: -20~80°C;
|
3Boyutları
3.1 Ürün resmi

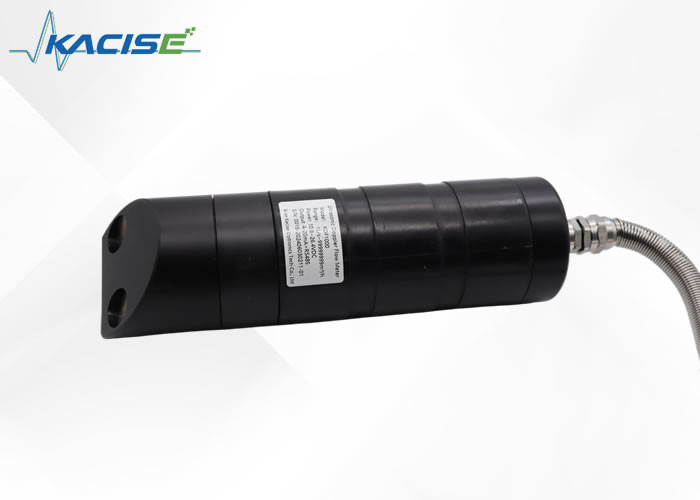

Sensörün fiziksel görüntüsü (tüm aksesuarlar dahil)
Ultrasonik Doppler akış ölçerinin (ev sahibi) fiziksel resmi

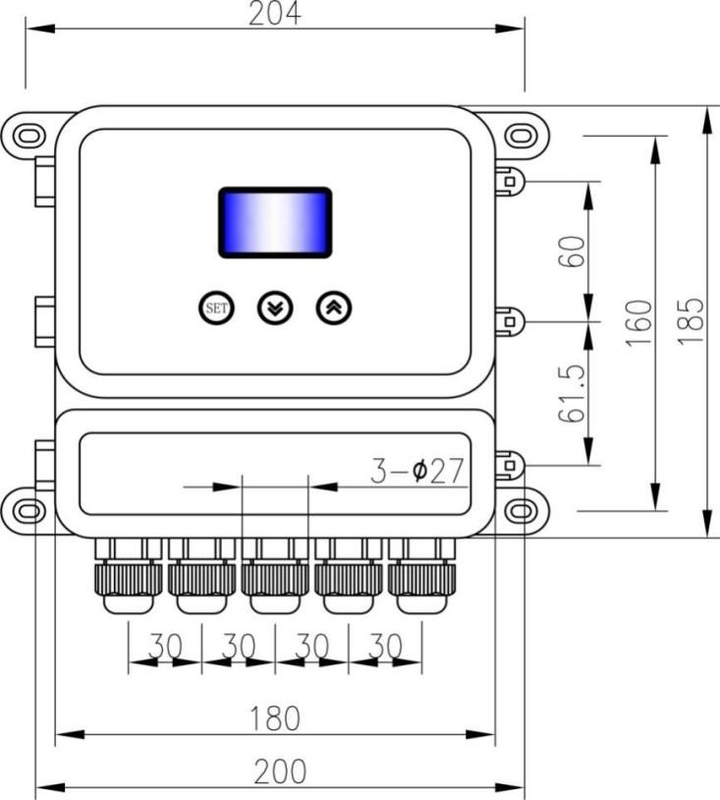

3.2 yapının boyutu
4Kurulum talimatları
4.1 Montaj şeması
Fabrika aksesuarlarında dört sabitleme plağı vardır. Lütfen resme bakın. Düzelttikten sonra alet kutusuna veya ahşap tahtaya monte edilebilir.
| Ultrasonik Doppler akışölçer fabrika aksesuarları listesi |
| Hayır, hayır. |
Adı |
Model/Specificasyon |
miktarı |
| 1 |
Ultrasonik Doppler akışölçer sunucusu |
|
1 |
| 2 |
Ultrasonik Doppler akış ölçer sensörü |
|
1 |
| 3 |
(Sensör fabrika aksesuarları dahil) |
|
1 |
| 4 |
Montaj taban levhası |
M6*16 |
4 |
| 5 |
Düz başlı makine vidaları |
|
2 |
| 6 |
Çaplaklar |
|
4 |
| 7 |
Montaj dikişleri |
M4*12 |
4 |
| 8 |
Çapraz yuvarlak başlı kendi kendini çeken vidalar |
M4*25 |
4 |
4.2 Kablolama
Ultrasonik Doppler akış ölçer ve ana bağlantı diyagramı
