Name: KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KDF1000
Price: 892.00 USD
Availability: InStock

Ev > Ürünler > Ultrasonik akış ölçer >

KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m

10m Ultrasonic Doppler Flow Meter

RS485 Ultrasonic Doppler Flow Meter

ModBus Ultrasonic Doppler Flow Meter

Place of Origin:

China (Mainland)

Marka adı:

KACISE

Sertifika:

certificate of explosion-proof, CE

Model Number:

KDF1000

Bizimle İletişim

Teklif Et

KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m

Ürün Ayrıntıları

Güç kaynağı:

10,8 VDC～26,4 VDC

Çıkış Özellikleri:

RS485/Modbus

Su derinliği aralığı:

0,02~3m, 0,02~10m

Akış Aralığı:

1L/s~99999,99m3/saat

Bölünmüş kabuk malzemesi:

ABS

Çalışma sıcaklığı:

0~60°C

Depolama sıcaklığı:

-20~80°C

Vurgulamak:

10m Ultrasonic Doppler Flow Meter

RS485 Ultrasonic Doppler Flow Meter

ModBus Ultrasonic Doppler Flow Meter

Ödeme ve Nakliye Şartları

Minimum Order Quantity

1pcs

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

T/T, Western Union, MoneyGram

Supply Ability

1000 Pieces per Week

İlişkili Ürünler

USB Veri İhracat Fonksiyonu ile Portatif Doppler Akışölçer

En İyi Fiyatı Alın

Portatif Doppler Akışölçörü Çok Dillerli Ekran Destekle

En İyi Fiyatı Alın

IP65/IP67 Koruma Sınıfı Veriler Depolama Fonksiyonu ve 12V Şarj edilebilir Lityum Pilli Taşınabilir Doppler Akımölçeri

En İyi Fiyatı Alın

12V Şarj edilebilir Lityum Pil Güçlü IP67 Derecesi ve RS485 Çıktısı ile Taşınabilir Elde Taşınabilir Akışölçer

En İyi Fiyatı Alın

Bizimle İletişim

86--17719566736

Şimdi iletişime geçin

Ürün Tanımı

1.Tanıtım

1.1 Ölçme prensibi

Ultrasonik Doppler akış ölçer, RS485 aracılığıyla ultrasonik Doppler akış ölçerinin akış hızını, su seviyesini ve sıcaklığını toplayan bir makine,ve site üzerinde gerçek duruma göre çeşitli kanal parametrelerini girerSu akışı alanı S (m2) kanal parametreleri ve toplanan su seviyesi H (m) kullanılarak hesaplanır.ve anlık akış hızı (Q = V * S) su akış alanı ve akış hızı V (m / s) çarparak hesaplanır, ve toplu akış hızı, akış hızı ile toplu zaman çarpımı ile hesaplanır.

Bundan şunu öğrenebiliriz: Q=V*S

Anlık akış hızı * zaman farkı = toplam akış hızı

1.2 Tasarımı

KDF1000 serisi akış ölçer, doğal sularda, kanallarda veya boru hatlarında suyun hızını ve akışını ölçen bir üründür.

Akışölçer iki parçaya ayrılır: bir kablo ile birbirine bağlı olan sensör ve ana.

Kanallarda ve nehirlerde suyun hızını ve akışını ölçebilir ve su seviyesi sensörün üst kısmından 20 cm'den fazla yüksektir.

Suyun hızını ve borulardaki akışını ölçebilir. Su seviyesinin sensörün üst kısmından 20 cm'den fazla olması ve borunun iç çapının ≥ 500 mm olması gerekir.

2.Teknik özellikler

Güç kaynağı	Güç kaynağı aralığı: 10.8VDC ∙ 26.4VDC; RS485 12V güç tüketimi: 88mA±1mA (yaklaşık 1.06W) RS485 24V güç tüketimi: 52mA±1mA (yaklaşık 1.25W) RS485 + 4 ′′ 20mA 12V güç tüketimi: 110 mA ± 1mA (yaklaşık 1.32W) RS485 + 4 ′′ 20mA 24V güç tüketimi: mA çıkışı olmayan 24V güç kaynağı
Çıktı özellikleri	RS485/ModBus standart protokolü; 4 ~ 20mA (fabrika varsayılan olmadan)
Ölçüm performansı	Akış aralığı: 1L/s~99999.99m3/h; Su derinliği aralığı: 0.02 ~ 3m, 0.02 ~ 10m (sorgulamadan önce maksimum su derinliğini onaylayın); Ekran arayüzü 1: su seviyesi, anlık akış, toplu akış; Ekran arayüzü 2: su seviyesi, akış hızı, kesit alanı, sıcaklık; Akış çözünürlüğü: 0.0001L/s.
Fiziksel özellikler	Bölünmüş kabuk malzemesi: ABS, sensör malzemesi: POM; Sensör koruma seviyesi: IP68; Iletken koruma seviyesi: IP65; Sensör arasındaki kablo: hava borusu ile 4 çekirdekli koruma kablosu, fabrika varsayılan uzunluğu 10 metre, tel çapı 8 mm (diğer tel uzunluklarının özelleştirilmesi gerekir).
Çalışma ortamı	Çalışma sıcaklığı: 0°60°C (dondurulmayan durum); Depolama sıcaklığı: -20~80°C;

3Boyutları

3.1 Ürün resmi

KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m 0

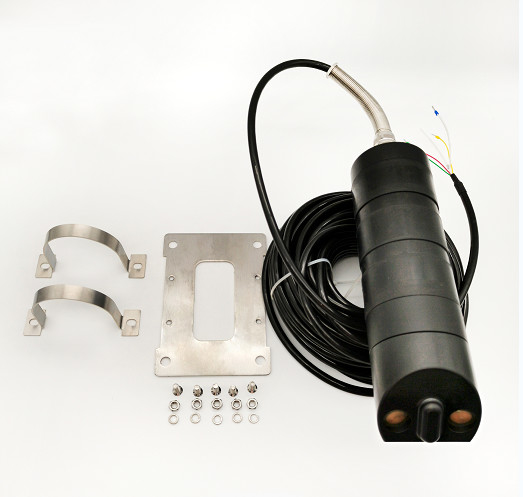

Sensörün fiziksel görüntüsü (tüm aksesuarlar dahil)

KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m 1

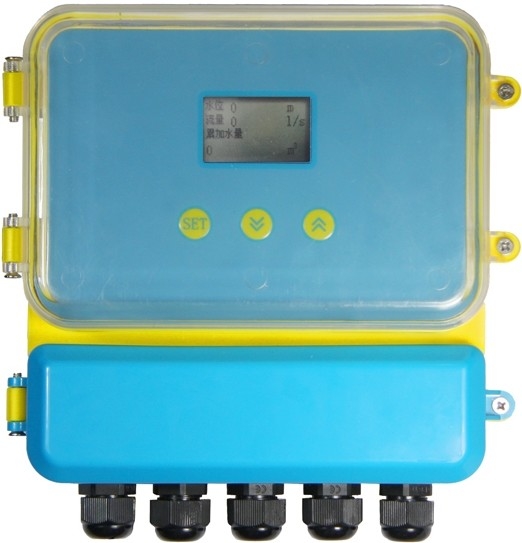

Ultrasonik Doppler akış ölçerinin (ev sahibi) fiziksel resmi

3.2 yapının boyutu

KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m 2

4Kurulum talimatları

4.1 Montaj şeması

Fabrika aksesuarlarında dört sabitleme plağı vardır. Lütfen resme bakın. Düzelttikten sonra alet kutusuna veya ahşap tahtaya monte edilebilir.

KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m 3

Ultrasonik Doppler akışölçer fabrika aksesuarları listesi
Hayır, hayır.	Adı	Model/Specificasyon	miktarı
1	Ultrasonik Doppler akışölçer sunucusu		1
2	Ultrasonik Doppler akış ölçer sensörü		1
3	(Sensör fabrika aksesuarları dahil)		1
4	Montaj taban levhası	M6*16	4
5	Düz başlı makine vidaları		2
6	Çaplaklar		4
7	Montaj dikişleri	M4*12	4
8	Çapraz yuvarlak başlı kendi kendini çeken vidalar	M4*25	4

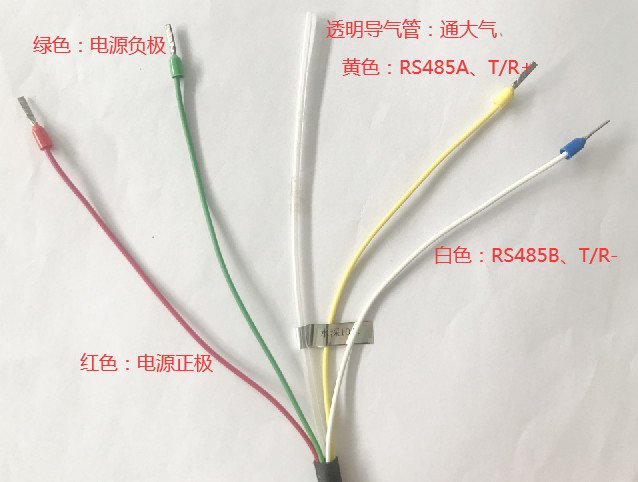

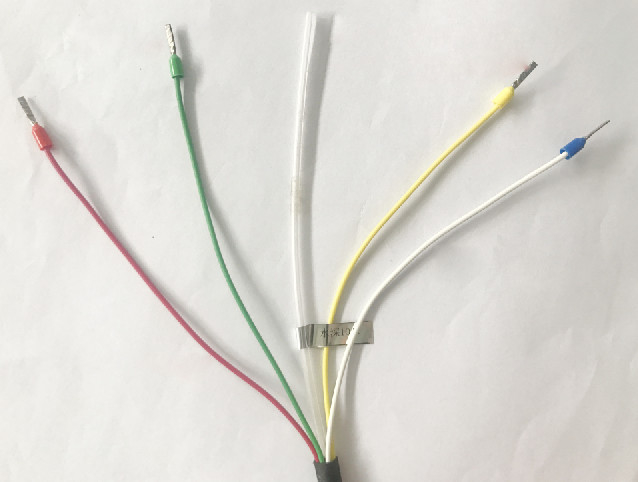

4.2 Kablolama

KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m 4

Ultrasonik Doppler akış ölçer ve ana bağlantı diyagramı
