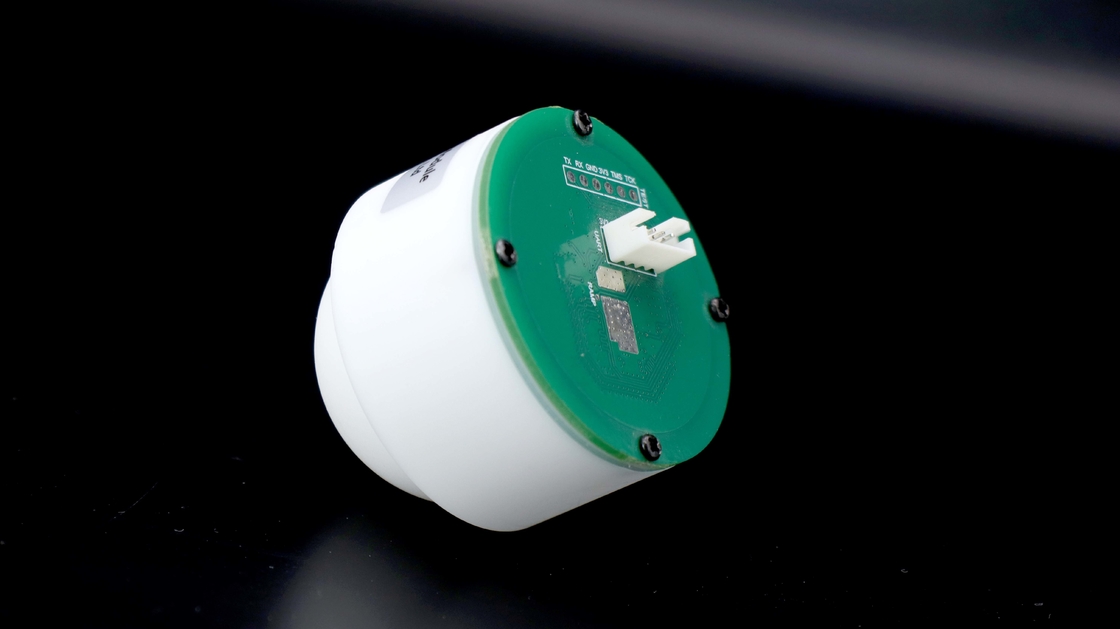

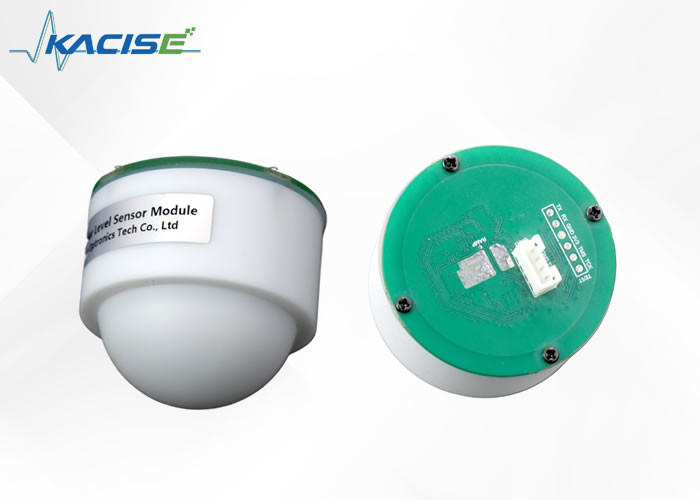

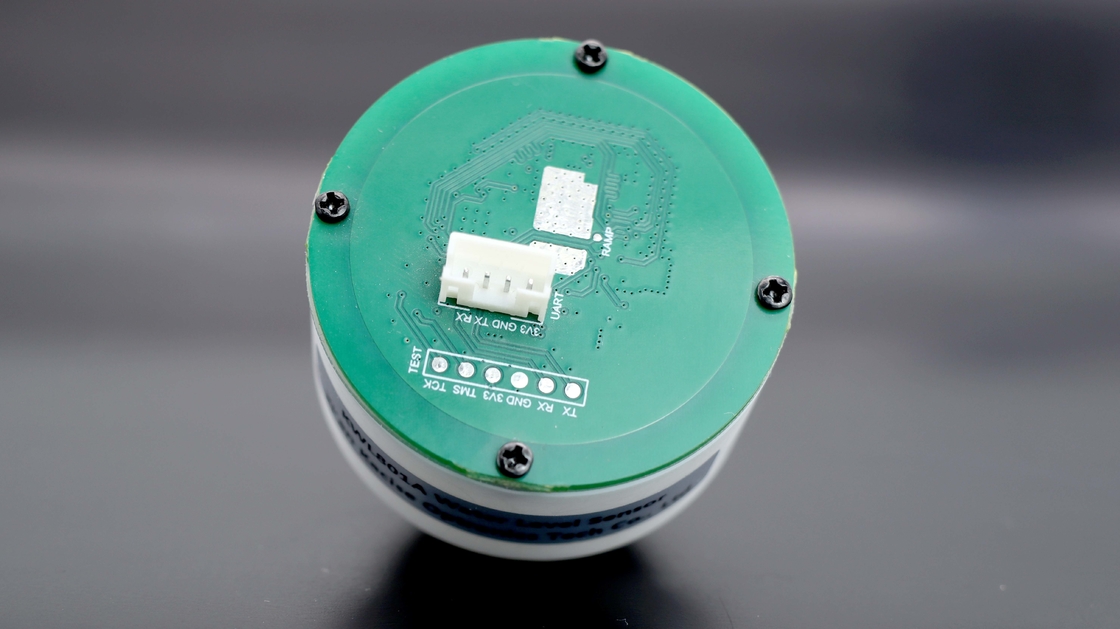

12V 30MA Akım Operasyon Tank Seviyesi İzleme için Radar Seviyesi Sensörü

Ürün Tanımı:

Milimetre dalga radar bileşeni, radyo frekans birimi, işlem birimi ve basılı kart anteninin bir kombinasyonudur.Amacı, ışık gibi engelleri aşarak hedefleri tespit etmektir., yağmur, toz, sis, dondurma ve daha fazlası. Bu algılayıcı, 24 / 7 işlevselliği ile küçük ancak son derece verimlidir. Yüksek entegrasyon, küçük boyut ve esnek arayüz gibi özelliklerle birlikte gelir.

Seviye ölçer radar ürünü, radar anteninin yüksekliğini sıvı seviyesinden ölçen milimetre dalga radar teknolojisine dayanarak geliştirilmiştir.Nehirler ve rezervuarlar gibi su kaynaklarını ölçmek için yaygın olarak kullanılırAyrıca tank seviyesini ve su seviyesini ölçmek için de kullanılır.

Bu ürünün bileşenlerinden aşağıdaki modül türleri elde edilebilir:

• Radar menzil modülü, katı-devlet ve sıvı gibi farklı çalışma koşullarında menzile destek veren 80G yüksek frekanslı bir çipten oluşur.
• Kullanıcılar lens antenini özel çevresel ihtiyaçlarına göre yapılandırabilirler.
• Bu ürün, su koruma mühendisliği, kanalizasyon tesisleri ve petrol kimyasal tesisleri gibi çeşitli endüstrilerde yaygın olarak kullanılır.

Uygulamalar:

● Nehir, havuz ve diğer su koruma araştırmaları

● Tank seviyesini ve su seviyesini ölçmek

● Su tasarrufu projesi

● Kanalizasyon sularının arıtma planı

● Petrol kimyasal fabrikası

3Montaj modülünün yerleşimi ne kadar az uçucu olursa, o kadar yüksek bir ölçüm doğruluğu elde edilir.daha kötü).

4. Kurulum şeması

Değişiklikler olmadan ışının kapsamında garanti, örneğin nehir kıyısı.

Notlar

Modül kurulumunu mümkün olduğunca sabit tutmak, modül titreşiminden kaçınmak, çevre ortamını mümkün olduğunca açmak.

1Modül ve su yüzeyi arasındaki mesafe, modülün ön yüzünün (antene yüzeyinin) ölçüm sıvısı seviyesine paralel olmasını sağlamak için 30cm'den daha fazladır.

2Modül ile tank kenarı, havuz kenarı, nehir barajının kenarı ve havuz kenarı arasındaki mesafe 0,5 metreden fazladır.

3. kurulum modülünün konumunun ne kadar az uçucu olursa olsun seçin (içme portu ve çıkış dalgalanması ne kadar büyükse, dalgalanma, ölçüm doğruluğu o kadar büyüktür,O kadar kötü olur))

Bir seri port iletişim protokolü

Örneğin gönderilen veriler FF 2A 4B 90 42 47, burada FF çerçeve başlığıdır, orta 4 bayt "2A 4B 90 42" mesafe bilgisi,ve boyut ucu gerçek bilgisini 42 90 4B 2A (eksadimal hareketli nokta tipi) olarak ayarlar, bu da ondalık 72.1468 cm'ye dönüştürülür.

47 bir kontrol toplamıdır, hesaplanması şöyle:

İlk olarak 72.1468 uint32_t tamsayı (4 bayt) ile 72'yi, iki bayt 0 (HEX 0), 72 (HEX 48) düşük seviyesinde çerçeve başı düşük olarak kontrol toplamı olarak dönüştürmek,Yüksek + tam sayı 8 bit al, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Ekle: SScom test modu

Yardım için bir seri bağlantı noktası kullanarak test edilebilir (elle SScom):

1. Bilgisayar USB arayüzüne bağlı USB seri port modülünü kullanın, açık SSCOM seri hata ayıklama yazılımı, seçim

Doğru liman;

2.AT + TLVS gönderin = 1 n, gönderme komutuna göre, çıkış dize dönüştürmek için

"AT + START n";

3Çıktı dizisi.

Not: varsayılan baud oranı 960. Eğer SSCOM'un sağ tarafı olmayan bir dize açarsanız, göstermek için "Save Parameters"in sağındaki uzantıyı tıklayın.

Notlar:

MCU'nun çalışma durumunda, yapılandırmak için, önce sıfırlama komutunu gönderin (işimi kesin), giriş komutunu özelleştirin, sonra sıfırlama komutunu gönderin (konfigurasyonu etkinleştirin),ve başlat komut gönderin.

MODBUS RTU iletişim protokolü

1Kurulum talimatları: fonksiyon kodu 0 x10

(1) RFabrika Ayarları

İstek komutu:

Veri tanımı: Fabrika ayarlarını geri yüklemek için 0, programı yeniden başlatmak için 1.

Yanıt verileri:

Örnekler:

7 f 10 10 00 00 02 00 00 9 e 33 01

Cevap: 7 f 10 10 00 00 0 f 17 01

Veriler bölümünün 00 00 olduğu yerde fabrika ayarlarını geri yüklemek anlamına gelir.

(2) Makine adresinden

İstek komutu:

Veri tanımı: değer aralığı 1--247.

Yanıt verileri:

Örnekler:

İstek: 7F 10 20 01 00 01 02 00 01 6E 21

Cevap: 7 f 10 20 01 00 01 51 D7

Veri bölümü 00 01 köle adresinin 1 olarak ayarlandığını gösterir.

(3) Ölçüm aralığı

İstek komutu:

Veri tanımı: Veri değeri yüzen veri, birim metre, veri uzunluğu değeri 4 bayt, veri biçimi ön tarafta düşük 16 bit veridir, arka tarafta yüksek 16 bit veridir.

Yanıt verileri:

Örnekler:

Başvuru: 7 46 00 02 04 f 10 20 00 00 41 30 ila 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 11 metre olan kaygan nokta verilerinin veri kısmını içerir.

(4) Zaman aralığını ölçün

İstek komutu:

Veri tanımı: Su seviyesi ölçerinin veri toplama zaman aralığını birim ms olarak belirleyin ve minimum değeri 100ms'dir.

Yanıt verileri:

Örnekler:

İstek: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Cevap: 7F 10 20 2E 00 01 60 1E

Bunlardan, veri parçası 03 E8 ondalık 1000'e dönüştürülür, yani veri alma aralığı 1000ms olarak ayarlanır.

(5)İletişim baud hızı

İstek komutu:

Veri tanımı: İletişim baud hızı: 4800,9600,19200.

Yanıt verileri:

Örnekler:

İstek: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Cevap: 7F 10 20 02 00 01 A1 D7

Veriler bölüm 28 80 iletişim baud hızı 9600 olarak ayarlanmış demektir.

2Sorgu talimatı: İşlev kodu 0x03

(1)Makine adresinden

İstek komutu:

Yanıt verileri:

Veri tanımı: değer aralığı 1--247.

Örnekler:

İstek: 7 f 03 01 00 20 01 D4 14

Cevap: 7 f 03 02 0 01 51 8 e

Veri parçası 00 01 köle adresinin 1 olduğu anlamına gelir.

(2) Aralık yeteneği

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri değeri yüzen veri, birim metre, veri uzunluğu değeri 4 bayt, veri biçimi ön tarafta düşük 16 bit veridir, arka tarafta yüksek 16 bit veridir.

Örnekler:

İstek: 7 46 f 03 20 00 00 02 24

Cevap: 7 f 03 04 00 00 41 30 54, 70

Veri bölümü 00 00 41 30 11 metre olan hareketli nokta verilerine dönüştürülür.

(3) Baud iletişim oranı

İstek komutu:

Yanıt verileri:

Örnekler:

İstek: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Verilerin 28'i 80'dir. İletişim baud hızı 9600'dir.

(4) Zaman aralığını ölçün

İstek komutu:

Yanıt verileri:

Veri tanımı: Su seviyesi ölçerinin veri toplama zaman aralığını birim ms olarak belirleyin ve minimum değeri 100ms'dir.

Örnekler:

7F 03 20 2E 00 01 EF C3

Cevap: 7 f 03 02 90 F0 03 E8

Bunlardan, veri bölümü 03 E8'in, veri alım aralıklarının 1000ms olduğunu gösteren ondalık 1000'e dönüştürüldü.

(5) Sorgu ölçüm sonuçları

İstek komutu:

Yanıt verileri:

Veri Tanımı: Veri değeri Float türü veridir, birim metredir. Veri uzunluğu değeri 4 bayt, önceki düşük 16 bit veriler için veri biçimi, geride yüksek 16 bit veriler.Ölçüm sonucunun anlamı ölçüm türü ile ilişkilidir., ve varsayılan su seviyesi.

Örnekler:

7 4 0 f a 48 0 0 f 00 02 e

Cevap: 7 f 04 04 04 19 3 f 9 e 25 2 c

Veri bölümü 04 19 3F 9E, 1,2345 metre olan kaygan nokta verilerine dönüştürülür.

19049 e3f, tek bir yerde, doğru yüksek pozisyonda.

(6) Sorgu sürümü

İstek komutu:

Yanıt verileri:

Verilerin tanımı: Veriler BCD kodlama biçiminde, 0x20 0x23 0x05 0x12, yani 20230512 verileri anlamına gelir.

(7) Yayın adres sorgu cihazları

İstek komutu:

Yanıt verileri:

Veri tanımı: Verilerdeki 0x7F cihazın 485 adresidir.
