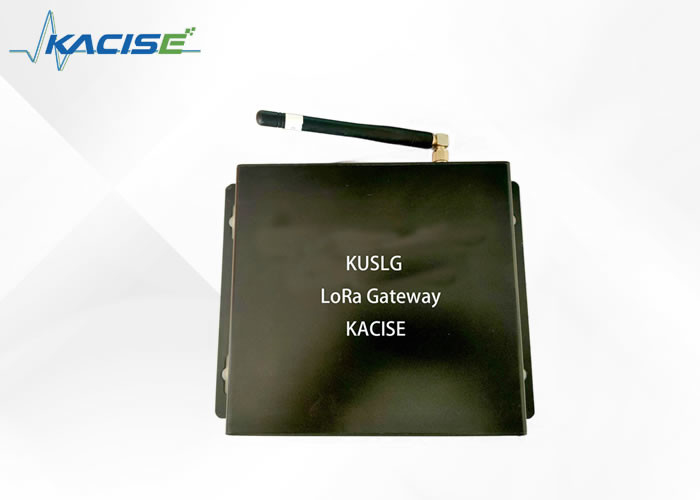

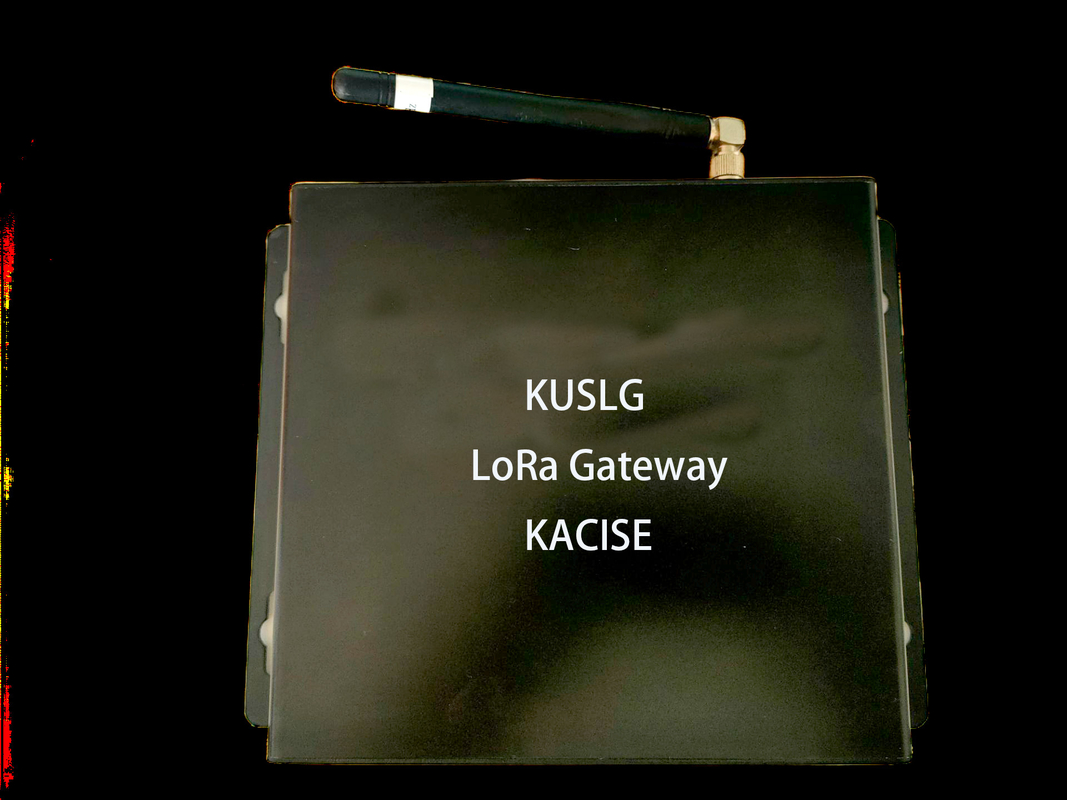

LoRa Ağ Geçidi
1.giriiş
LoRa, kablosuz yaygın spektrumlu bir iletişim teknolojisidir ve LoRaWAN, LoRa tabanlı bir iletişim protokolüdür.
Yukarıdaki şekilde görüldüğü üzere LoRaWAN, Node, Gateway ve Server olmak üzere toplam 3 varlığı aynı anda tanımlayarak, varlıklar arasındaki iletişim arayüzünü tanımlar ve küresel üreticilerin ürünlerinin "birbirine bağlanmasını" sağlamak amacıyla LoRaWAN protokolü (şu anda en son versiyonu V1.0.2'dir) ve çeşitli ülkelerin (bölgelerin) frekans bantları açıklanmıştır.
LoRaWAN, "standart, açık, özgür ve güvenli" olmasıyla Nesnelerin İnterneti için endüstri standartlarından biri haline gelmiş olup, 30 yıl önceki IP protokolü kadar başarılı olacağına inanılmaktadır.
2.Özellik
- Kullanım kolaylığını ve kararlılığı büyük ölçüde artıran web parametreleri desteği.
- Çok kanallı: SX1302 çip tabanlı, 8 kanal, 10.000'e kadar LoRa düğümü.
- Uzun mesafe: Açık alan 5 km yarıçapındaki bir alanı kaplayabilir.
- Uyarlanabilir: ADR'yi destekler, daha yüksek oran, daha düşük enerji tüketimi, kolay genişleme.
- Uyumluluk: LoRaWAN ile tam uyumludur, çeşitli üreticilerin ekipmanlarıyla "birlikte çalışabilir".
- Yüksek kalite: Endüstriyel düzeyde ARM platformu, verimli ve kararlı, Linux sistemine dayalı, olgun ve kullanımı kolay.
3.Teknik Özellikler
| |
Parametre öğeleri |
Test
koşullar
|
Asgari |
Tipik |
Maksimum |
Birim |
| Genel elektriksel parametreler |
Besleme gerilimi |
|
9 |
12 |
24 |
V |
| Çalışma voltajı |
ARM+SX1302 |
4.75 |
5 |
5.25 |
V |
| Çalışma akımı |
|
450 |
562 |
900 |
birader |
| Modül arayüzünün elektriksel özellikleri |
Ethernet
hız
|
|
10M |
100M |
|
bps |
|
İzolasyon
Gerilim
kuvvet
|
Sızıntı
akım<5mA,
Sıcaklık < %95
|
|
2,5 bin |
|
VDC |
| LoRa RF parametreleri |
Frekans aralığı |
|
490 / 868 / 915 |
MHz |
| RF iletim gücü |
|
6 |
17 |
27 |
dBm |
| Modülasyon |
Yayılmış spektrum modülasyonu |
|
Emisyon sıklığı
sıcaklık vs
|
-40 ila +85°C |
|
±3 |
|
ppm |
|
Güç iletimi vs.
sıcaklık
|
|
±3 |
|
dB |
| Maksimum çalışma koşulları |
İşletim
sıcaklık
|
|
-10 |
|
+60 |
℃ |
| ESD |
|
|
|
8000 |
V |
| Baz istasyonu şasi boyutu (anten hariç) |
155*151*38 |
mm |
4.Güç kaynağı ve kurulum
Aşağıdaki şekilde görüldüğü gibi, "Gateway"e güç vermek için "12V Güç Adaptörü"nü (gateway aksesuarı) kullanın ve "Router" aracılığıyla İnternet/İntranet'e bağlanın.
5.Boyutlar
6.Oran ve sıklık
6.1 Oran hassasiyeti mesafesi
Aşağıdaki tabloda görüldüğü gibi baz istasyonu 6 adet haberleşme hızını desteklemektedir. Hız ne kadar yüksekse etkin iletişim mesafesi o kadar kısadır, hız ne kadar düşükse etkin iletişim mesafesi o kadar uzundur.
| San Francisco |
Veri Hızı (bps) |
Hassasiyet (dBm) |
Menzil (Km) |
10 Bayt yük Yayın Süresi (ms) |
| 7 |
5469 |
-130.0 |
2 |
65 |
| 8 |
3125 |
-132,5 |
4 |
100 |
| 9 |
1758 |
-135.0 |
6 |
200 |
| 10 |
977 |
-137,5 |
8 |
370 |
| 11 |
537 |
-140.0 |
11 |
740 |
| 12 |
293 |
-142,5 |
14 |
1400 |
Kullanımı kolaylaştırmak için, iletişim hızı sunucu tarafından dinamik olarak ayarlanır ve kuralları şöyledir: baz istasyonuna yakın ve sinyal iyi olan düğüm yüksek hız benimsenir ve baz istasyonundan uzak ve sinyal zayıf olan düğüm düşük hız kullanılır. Buna ADR (Uyarlanabilir Veri) denir
Oranı) teknolojisi.
6.2 LoRa Sinyal göstergeleri
Alan şiddeti değeri RSSI: normal değer -120 ~ -10 dBm, -125 dBm'nin altında paket kayıp oranı daha yüksek olacaktır.
SNR: Sınır değer -20 dB.
6.3 İletişim frekansı
| bölge |
kısaltma |
Uplink:Bant+Hız+Bant Genişliği |
RX2 downlink:Bant+Hız+Bant Genişliği |
| RX1 downlink: bant + hız + bant genişliği |
| Çin |
CN470 |
486,3/486,5/486,7/486,9/487,1/487,3/487,5/487,7
SF7BW125 – SF12BW125
|
505.3SF12BW125 |
|
506,7/506,9/507,1/507,3/507,5/507,7/507,9/508,1
SF7BW125 – SF12BW125
|
|
Kuzey
Amerika
|
ABD915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3
SF7BW125 – SF10BW125
|
923.3SF12BW500 |
|
923,3/923,9/924,5/925,1/925,7/926,3/926,9/927,5
SF7BW500 – SF10BW500
|
| Avrupa |
AB868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5
SF7BW125 – SF12BW125
|
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5
SF7BW125 – SF12BW125
|
| Avustralya |
AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2
SF7BW125 – SF12BW125
|
923.3SF12BW500 |
|
923,3/923,9/924,5/925,1/925,7/926,3/926,9/927,5
SF7BW500 – SF10BW500
|
|
Asya 1
Singapur
Malezya
Japonya
|
AS923
AS1
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4
SF7BW125 – SF12BW125
|
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4
SF7BW125 – SF12BW125
|
| Asya 2 |
AS923
AS2
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6
SF7BW125 – SF12BW125
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6
SF7BW125 – SF12BW125
|
| Kore |
KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3
SF7BW125 – SF12BW125
|
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3
SF7BW125 – SF12BW125
|
| Hindistan |
IN865 |
865.0625/865.4025/865.9850
SF7BW125 – SF12BW125
|
866.550SF10BW125 |
|
865.0625/865.4025/865.9850
SF7BW125 – SF12BW125
|
| Rusya |
RU864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1
SF7BW125 – SF12BW125
|
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1
SF7BW125 – SF12BW125
|
7 Düğümlerle iletişim kurun
Genel olarak, baz istasyonu ve düğüm iyi iletişim kurar. İletişim başarısız olursa, nedeni aşağıdaki sırayla giderin:
| olasılık |
fenomen |
yerleşmek |
| %30 |
Baz istasyonu olamaz
düğüm paketlerini al
|
Baz istasyonu, düğümle aynı frekans bandındadır |
| %30 |
Baz istasyonu değil
Loravan Seifer'e bağlı
|
Baz istasyonunu LoRaWAN Sunucusuna kaydedin |
|
LTE (4G) baz istasyonu
sunucuya bağlanılamıyor
|
1 4G SIM kartının takılı olup olmadığını kontrol edin
gecikmeler;
2 4G SIM kartınızın temassız olup olmadığını kontrol edin;
3 Yerel 4G sinyal kalitesini kontrol edin;
|
| %20 |
Düğüm bağlı değil
Loravan Seifer
|
Düğümü LoRaWAN Sunucusuna kaydedin |
| %5 |
Mesafe çok uzak |
Baz istasyonu ile düğüm arasındaki iletişim mesafesini azaltın |
| %4 |
Sinyal paraziti ciddi |
Baz istasyonunu ve düğüm frekansını değiştirin |
| %1 |
Donanım hasarı |
Satış sonrası servisle iletişime geçin |
8.Arayüz tanımı
Baz istasyonu LoRaWAN GSID (Gateway to Server Interface Definition) standardını sıkı bir şekilde takip ediyor.
Genel olarak, aşağıdaki 3 parametre ayarlandığı sürece, temel
istasyon herhangi bir LoRaWAN Sunucusuna bağlanabilir.
1) server_address (Açıklama: sunucunun etki alanı adı adresi, örneğin
yönlendirici.cn.şeyler.ağ)
2) serv_port_up (Açıklama: Taban tarafından sunucuya yüklenen UDP portu
istasyon, varsayılan 1700'dür)
3) serv_port_down (Açıklama: Sunucu, bilgisayarın UDP portuna iner.
baz istasyonu, varsayılan 1700'dür)
LoRaWAN GSID'nin protokol yığını aşağıdaki şekilde gösterilmiştir
9.Genel Sorunlar ve Çözümleri
S: Baz istasyonları ve düğümler arasındaki paket kayıp oranı neden yüksektir?
A: Antenin düzgün bir şekilde takılıp takılmadığını ve eşleştirilip eşleştirilmediğini kontrol edin.
Baz istasyonu <--> İnternet/intranet ağ ortamının
sunucu düzgün.
Alıcı ortam sert mi, örneğin: engeller çok mu?
yoğun ve kuvvetli girişim kaynakları mevcuttur.
Düğümün, eş kanal girişimini azaltmak için ADR'nin açık olup olmadığı.
S: Yakınlık testinde nelere dikkat etmeliyim?
A: Baz istasyonları ve düğümler mümkün olduğunca birbirinden 10 metreden daha uzak olmalıdır.
olası.
Kapalı alan baz istasyonu "Fiberglas" anteni <--> düğümüne takın ve anteni çıkarın
anten
Kapalı alan baz istasyonu Bir "glue stick" anteni takın <--> düğümü bir "glue stick" anteni takmak için
çubuk" anten
S: 4G iletişim kalitesi düşük ve paket kayıp oranı yüksek.
A: 4G anteninin doğru bir şekilde takılıp takılmadığını ve uyumlu olup olmadığını kontrol edin.
Yerel 4G sinyal kalitenizi kontrol edin.
10.Yapılandırma Parametreleri
Adım 1: Ağ ortamınızı hazırlayın
Baz istasyonunun varsayılan değeri 192.168.1.99'dur, lütfen bilgisayarınızı 192.168.1.100'e ayarlayın ve baz istasyonunu ve bilgisayarı doğrudan ağ kablosuyla bağlayın.
Eğer baz istasyonunun LAN'daki LoRaWAN Sunucusuna doğrudan bağlanmasını istiyorsanız, baz istasyonunu statik IP'ye ayarlayabilirsiniz, bu esnada IP adresini (yukarıdaki şekilde gösterildiği gibi 172.16.0.123) kaydettiğinizden emin olun, aksi takdirde PC baz istasyonuna bağlanamayacaktır!
Prensip: Yapılandırma parametrelerine sahip PC, baz istasyonuyla aynı ağ segmentinde olmalıdır (örneğin, 192.168.0.x veya 172.16.0.x).
Adım 2: Bir tarayıcı kullanarak baz istasyonunda oturum açın
Baz istasyonunun IP adresini girin, user=guest, password=rimelink ve "Giriş"e tıklayın.
Adım 3: Parametreleri yapılandırın
Destek ayarları: sunucu adresi ve portu, frekans, güç, IP adresi. "Tamam"a tıklayın ve hemen geçerli olacaktır!.
11.Günlükleri görüntüle
Tanı 1: Düğümün veri bildirip bildirmediği
Konsantratör tarafından alınan RF paketleri:131<-- 131 LoRa paketi alındı
Tanı 2: Sunucunun Gateway el sıkışma paketine yanıt verip vermediği
(Güvenlik Duvarı Etkin)
PULL_DATA gönderildi:5(100.00%(kabul edildi) <-- Baz istasyonu ve
sunucunun normalde 5 el sıkışması vardır
Tanı 3: Sunucunun düğüm verilerini iletip iletmediği
Konsantratöre gönderilen RF paketleri:2(46 bayt) <--Baz istasyonu iletiyor
iki adet downlink LoRa paketi
