Ürün Tanımı:

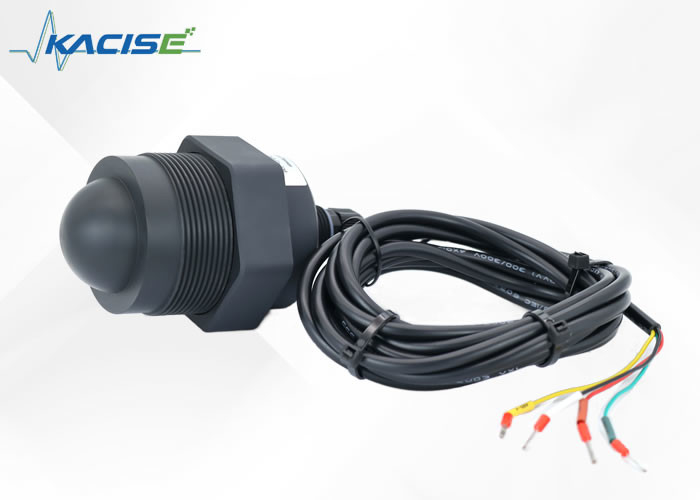

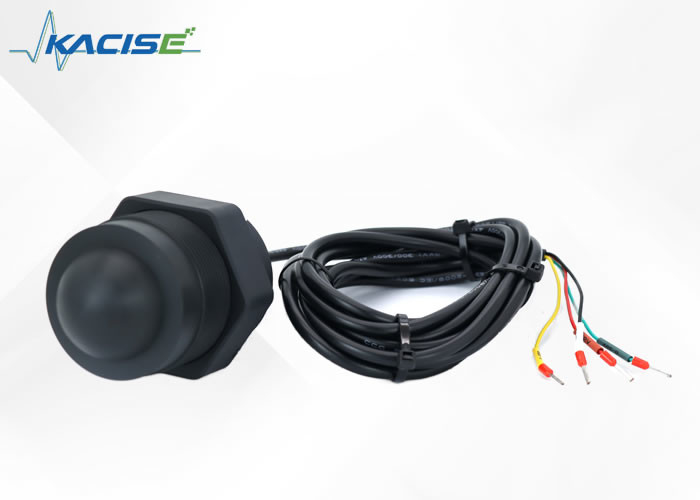

KWL801B-RS485 radar seviye sensörü, ulusal standart DB50/T 826-2017'de seviye ölçerleri için belirtilen standart özelliklere uymak için özel olarak tasarlanmıştır.Sensörün çekirdek bileşeni tamamen mühürlü bir IP68 su geçirmezliği ile tasarlanmıştır, çeşitli ortamlarda kullanıma uygun olmasını ve şiddetli yağışlara ve diğer zorlu çevresel koşullara dayanabilmesini sağlar.
Bu ürünün temel avantajlarından biri uzun menzilli yetenekleridir.büyük tankların veya kapların seviyelerini ölçmek için önemli bir avantajAyrıca, sensörün, kullanıcıların kapalı alanlarda bile izlenen sıvının veya malzemenin düzeyini doğru bir şekilde ölçmelerini sağlayan 6 cm'den daha az olan minimum kör noktası vardır.
KWL801B-RS485 radar seviye sensörünün bir diğer önemli özelliği yüksek doğruluğudur.Piyasadaki diğer sensörlerle karşılaştırıldığında üstün doğruluğa ulaşır.Bu, üretim veya kimyasal işleme gibi hassasiyet ve doğruluğun çok önemli olduğu endüstriler için ideal bir seçim haline getirir.
Sensörün kurulumu da inanılmaz derecede kolaydır. Tanklara veya gemilere kolay ve güvenli bir şekilde kurulmasını sağlayan sabit bir destekle birlikte gelir.Bu, sensörün hızlı ve verimli bir şekilde kurulabilmesini sağlar, bu da işletmelere zaman ve para kazandırabilir.
Teknik özellikler:
| Model |
KWL801B-RS485 |
| Ölçme sıklığı |
80GHz |
| İletişim |
RS485 |
| Alım sıklığı |
≥200ms/ yapılandırılabilir |
| Çalışma akımı |
12V/14mA |
| Uzaklık ölçüm doğruluğu |
±2 mm |
| İletişim protokolü |
Modbus/ Metin protokolü |
| Anten ışın genişliği |
±2.75° |
| Besleme voltajı |
9~24V |
| Ölçüm aralığı |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| RF impuls akımı |
100mA/20ms |
| Çalışma nemliği |
0~95% |
| İpek türü |
G iplik/ özel |
| Çalışma sıcaklığı |
-40~75°C |
| Suya dayanıklılık derecesi |
IP68 |
| Net ağırlık |
0.6kg |
Kablolama talimatları
| Kırmızı çizgi. |
VCC (9~24V güç kaynağı) |
| Siyah çizgi |
GND |
| Sarı çizgi |
485-A |
| Yeşil çizgi |
485-B |
Boyut:
Kurulum:
(1) Sensörün orta yüzeye dik olduğundan emin olun.
(2) İletim ışınının, müdahale nesneleri ışınlamasını ve sahte yankılar üretmesini önleyin.

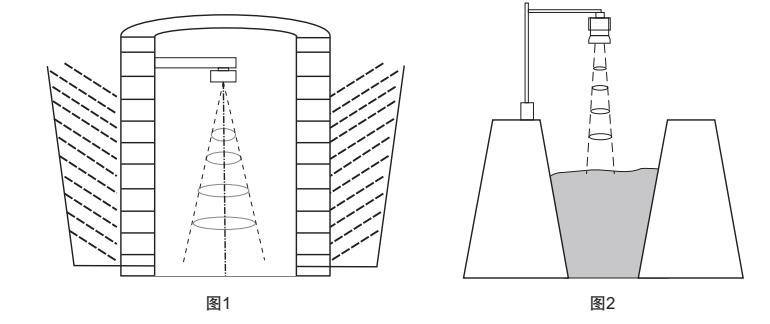

Tipik çalışma koşulları için aşağıdakilere bakın:
Uygulamalar:
Radar seviye sensörlerinin çalışma prensibi zaman alanı yansıması (TDR) kavramına dayanmaktadır.Bu sensörler, kablo veya sonda boyunca yol alan elektromanyetik bir darbe yayarak çalışır., ışık hızında.
Elektromanyetik darbeler izlenen ölçüm ortamının yüzeyine ulaştığında, darbelerin bir kısmı radar seviye ölçümünün vericiye geri yansıtılır.Aynı yolla gitti.İpulsün her iki yönde seyahat etmesi için gereken zaman ölçülür ve verici ile ölçülen ortamın yüzeyi arasındaki mesafeyi hesaplamak için kullanılır.
Darbelerin uçuş zamanına dayanarak, radar seviye sensörü izlenen seviyenin yüksekliğini belirleyebilir ve hesaplayabilir.Bu bilgi daha sonra, özel uygulama gereksinimlerine dayanan analiz ve karar alma amacıyla bağlı izleme veya kontrol sistemine gönderilir..
Destek ve Hizmetler:
Radar Seviye Göndericisi ürünü, en iyi performansı ve güvenilirliği sağlamak için kapsamlı bir teknik destek ve hizmet paketi ile birlikte gelir.Uzman ekibimiz kurulumda yardımcı olmak için hazır.Ayrıca ekipmanlarınızın en iyi şekilde çalışmasını sağlamak için düzenli bakım hizmetleri de sunuyoruz.Radar seviyesinden en iyi şekilde yararlanmanıza yardımcı olmak için eğitim fırsatları sağlıyoruz.Teknik desteğimiz ve hizmetlerimiz hakkında daha fazla bilgi edinmek için bizimle iletişime geçin.
Ambalaj ve Nakliye:
Ürün ambalajı:
- Radar seviyesinde vericiler dikkatli bir şekilde kabarcık kağıdıyla sarılmıştır.
- Daha sonra sağlam bir karton kutuya yerleştirilir.
- Kutu, ürünün güvenli bir şekilde ulaşmasını sağlamak için dayanıklı bir ambalaj bantı ile kapatılır.
Nakliye:
- Ürün güvenilir bir kurye hizmeti ile gönderilecektir.
- Müşteriler, sevkiyatlarının ilerlemesini izlemek için bir takip numarası alacaklar.
- Nakliye süresi varış noktasına bağlı olarak değişebilir, ancak hızlı teslimatı sağlamak için elimizden geleni yaparız.
