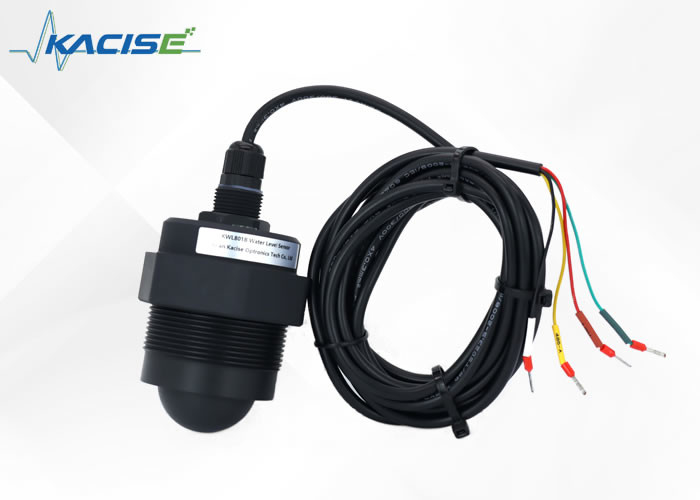

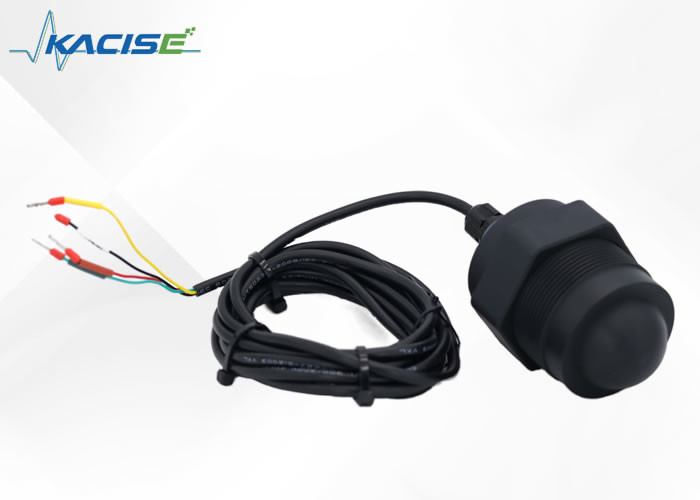

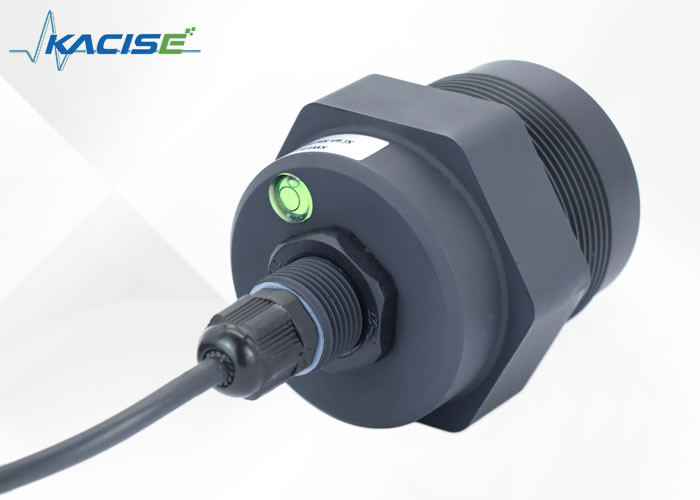

Ürün Tanımı:
KWL801B-RS485 radar seviye sensörü, ulusal standart DB50/T 826-2017'de belirtilen özel standartlara uygun bir seviye ölçüm cihazıdır. Sensörün çekirdek bileşeni tamamen mühürlenmiş olarak tasarlanmıştır.,IP68 derecesiyle su geçirmez hale getiriyor.
40 metreye kadar uzanan maksimum ölçüm aralığı ile, bu sensörün aynı zamanda 6 cm'den daha az olan minimum kör noktası vardır.KWL801B-RS485, daha yüksek frekans ve daha geniş bant genişliği nedeniyle son derece hassastır.
Bu ürün, kolay kurulum ve kurulum için sabit bir desteği de içerir.
KWL801B-RS485 Radar seviye sensörünün özellikleri:
- DB50/T 826-2017 ulusal standardına uygun
- IP68 su yalıtımı ile tamamen mühürlü çekirdek bileşeni
- 40 metrelik maksimum ölçüm aralığı
- En az 6 cm'den küçük kör nokta
- Yüksek frekans ve daha yüksek doğruluk için daha geniş bant genişliği
- Kolay kurulum için sabit destek içerir.
Özellikleri:
- Kendi geliştirdiği CMOS milimetre dalga RF çipine dayalı
- Daha kompakt RF mimarisi
- Daha yüksek sinyal-gürültü oranı
- Daha küçük ölü bölge
- 5GHz çalışma bant genişliği
- Daha yüksek ölçüm çözünürlüğü ve ölçüm doğruluğu
- Kurulum ortamındaki müdahaleden daha az etkilenmek
- Kurulumu daha uygun ve
- Entegre düz antenin modern tasarımı
Teknik özellikler:
| Model |
KWL801B-RS485 |
| Ölçme sıklığı |
80GHz |
| İletişim |
RS485 |
| Alım sıklığı |
≥200ms/ yapılandırılabilir |
| Çalışma akımı |
12V/14mA |
| Uzaklık ölçüm doğruluğu |
±2 mm |
| İletişim protokolü |
Modbus/ Metin protokolü |
| Anten ışın genişliği |
±2.75° |
| Besleme voltajı |
9~24V |
| Ölçüm aralığı |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| RF impuls akımı |
100mA/20ms |
| Çalışma nemliği |
0~95% |
| İpek türü |
G iplik/ özel |
| Çalışma sıcaklığı |
-40~75°C |
| Suya dayanıklılık derecesi |
IP68 |
| Net ağırlık |
0.6kg |
Kablolama talimatları
| Kırmızı çizgi. |
VCC (9~24V güç kaynağı) |
| Siyah çizgi |
GND |
| Sarı çizgi |
485-A |
| Yeşil çizgi |
485-B |
Boyut:
Kurulum:
(1) Sensörün orta yüzeye dik olduğundan emin olun.
(2) İletim ışınının, müdahale nesneleri ışınlamasını ve sahte yankılar üretmesini önleyin.
Tipik çalışma koşulları için aşağıdakilere bakın:
Uygulamalar:
Uygulamalar:
Radar seviye sensörü
Bir radar seviyesinde algılayıcı, zaman alanı yansıması (TDR) olarak bilinen bir prensibi kullanarak çalışır.Bu darbe ölçülen ortamın yüzeyine ulaştığında, nabızın bir kısmı aynı yolla nabız vericiye geri giden bir yankı oluşturarak tekrar sayaca yansıtılır.
İletici ile ölçülen ortamın yüzeyi arasında hareket etmesi gereken zaman, ikisi arasındaki mesafeye doğrudan orantılıdır.seviyenin yüksekliği doğru bir şekilde hesaplanabilir.
Radar seviye sensörlerinin doğruluğu öncelikle vericiden yayılan sinyalin kalitesine bağlıdır.Aynı zamanda yansıtılan sinyali işlemek için kullanılan elektronik bileşenlerin güvenilirliği.
Destek ve Hizmetler:
Radar Seviye Göndericisi ürünü, en iyi performansı ve müşteri memnuniyetini sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir.Deneyimli teknisyenler ve mühendisler ekibimiz kurulumda yardımcı olmak için mevcutturÜrünün yapılandırılması, sorun giderilmesi ve bakımı. Müşterilerin ürünlerinden en iyi şekilde yararlanmalarına yardımcı olmak için yerinde eğitim ve destek sunuyoruz.İşlevselliği iyileştirmek ve ortaya çıkabilecek herhangi bir sorunu gidermek için periyodik yazılım ve firmware güncellemeleri sağlıyoruzMüşteri Hizmetleri ekibimiz herhangi bir soruya veya kaygıya yanıt vermek ve hızlı, etkili çözümler sunmak için mevcuttur.
Ambalaj ve Nakliye:
Ürün ambalajı:
- Radar seviye vericisi güvenli taşımacılığı sağlamak için sağlam bir karton kutuya paketlenmiş olacak.
- Kutu, kolay tanımlanması için ürün adı ve özellikleri ile etiketlenecektir.
- Ürün, nakliye sırasında hasar görmemek için kabarcık sargı ve diğer yumuşatıcı malzemelerle korunacaktır.
Nakliye:
- Radar Seviye Göndericisi güvenilir bir kurye hizmeti ile gönderilecektir.
- Nakliye maliyeti, paketin varış noktasına ve ağırlığına göre hesaplanacaktır.
- Müşteriye paketlerinin teslim durumunu izlemek için bir takip numarası verilecektir.
