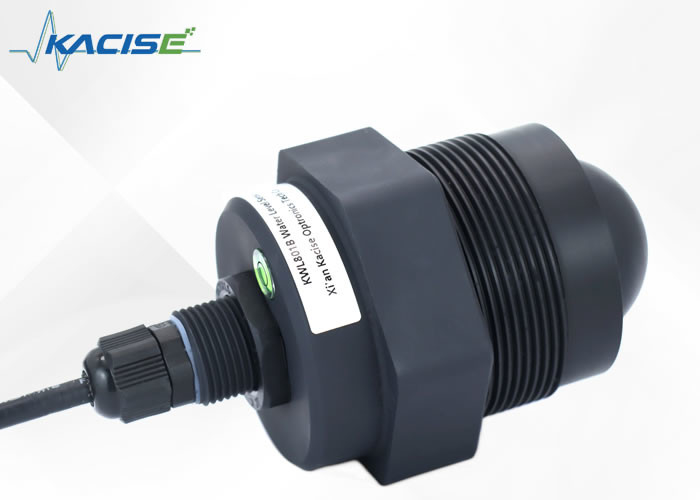

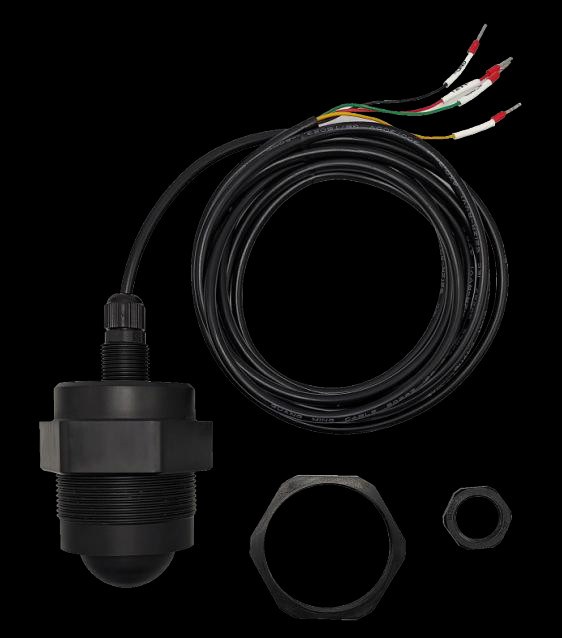

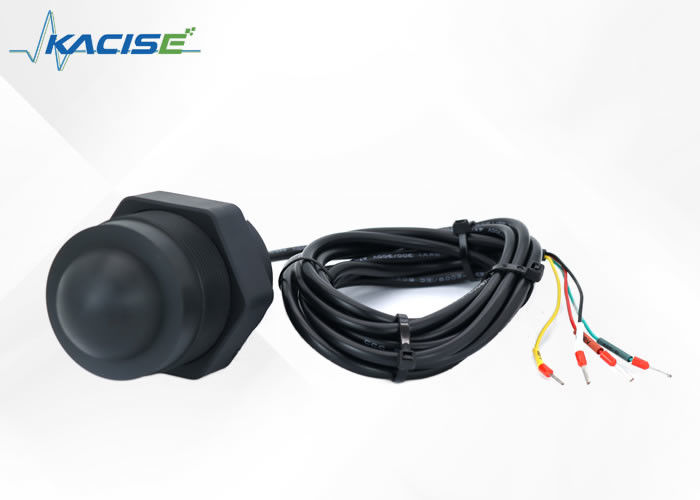

RS485 Haberleşmeli Radar Seviye Vericisi 0,1-15/20m Ölçüm Aralığı için IP68 Suya Dayanıklılık

KWL801B-RS485 radar seviye sensörü, ulusal standart DB50/T 826-2017'de seviye ölçerleri için belirtilen standart özelliklere uygun.Çekirdek bileşeni tamamen mühürlü IP68 su geçirmezliği ile tasarlanmıştır..

Ürünün maksimum ölçüm aralığı 40 metreye kadar uzanır ve minimum kör nokta 6 cm'den azdır.

Daha yüksek frekans ve daha geniş bant genişliği nedeniyle üstün doğruluğa ulaşır.

Radar seviye sensörü, zaman alanı yansıması (TDR) prensibine dayanır. Elektromanyetik darbeler kablo veya sonda boyunca ışık hızıyla yayılır.Ölçülen ortamın yüzeyine ulaştığında, radar seviye ölçümünün bir kısmı aynı yol boyunca darbe vericiye geri dönüş bir yankı oluşturmak için yansıtılır,Ve verici ile ölçülen ortamın yüzeyi arasındaki mesafe, nabızın yayılma süresine doğrudan orantılıdır., bu nedenle seviyenin yüksekliği hesaplanır.

• Kendi geliştirdiği CMOS milimetre dalga RF çipine dayanıyor
• Daha kompakt RF mimarisi
• Daha yüksek sinyal-gürültü oranı
• Daha küçük ölü bölge
• 5GHz çalışma bant genişliği
• Daha yüksek ölçüm çözünürlüğü ve ölçüm doğruluğu
• Kurulum ortamındaki müdahaleden daha az etkilenmek
• Kurulumu daha uygun ve
• Entegre düz antenin modern tasarımı

1. Sensörü ambalaj kutusundan çıkarın, kullanım kılavuzuna göre paklama listesini dikkatlice kontrol edin ve ekipman aksesuarlarının tamamlanmış olup olmadığını kontrol edin.
2. Ürün kullanım kılavuzunu ve ürün sertifikasını dikkatlice okuyun.
3. Enstrümanın görünümünde herhangi bir hasar olup olmadığını, özellikle ana ünitenin sağlam olup olmadığını kontrol edin ve ana ünitenin yıkılmasını önlemek için düzgün bir şekilde yerleştirilmesine dikkat edin.

Lütfen sensörü yerleştirmeden önce aşağıdaki gibi kontrol edin:

1. Kurulum alanında ortamın üzerinde ağaçların veya diğer enkazların olup olmadığı.
2. Montaj kolunun yatay olarak monte olup olmadığı.
3. Montaj desteği yatay olarak monte edilemediğinde, sensörün yatay pozisyonda olduğundan emin olmak için sensörün yüzeyindeki eğimine göre destek ayarlamanız gerekir.

1. Sensörün orta yüzeye dik olduğundan emin olun.
2. İletişim ışınının, interferans nesneleri ışınlamasını ve sahte yankılar üretmesini önleyin.

Tipik çalışma koşulları için aşağıdakilere bakın:

Radar seviye ölçümünün orta yüzeye dik yerleştirildiğinden emin olun.

Eğim, alınan sinyal genişliğini zayıflatır ve normal aralığı etkiler.

Dikkat:

Kurulum sırasında titreşimden kaçınmak için sensörü sabit tutmaya çalışın ve çevreyi mümkün olduğunca açık tutun.

1. Sensörün ön yüzünün (antenin) ölçüm ortamına dik olmasını sağlamak için sensörle ortam yüzeyi arasındaki mesafe 30cm'den daha fazladır.
2. Sensör ile tank kenarı, havuz kenarı, nehir barajının kenarı ve havuz kenarı arasındaki mesafe 0,5 metreden fazladır.
3. Modülü kurmak için küçük dalgalanmalar olan su yüzeyinin konumunu seçin (su enjeksiyon portuna, çıkışa ve büyük dalgalanmalar olan diğer su yüzeyine kurulmamaya çalışın,Su yüzeyi dalgalanması ne kadar büyükse, ölçüm doğruluğu ne kadar kötü olursa)
