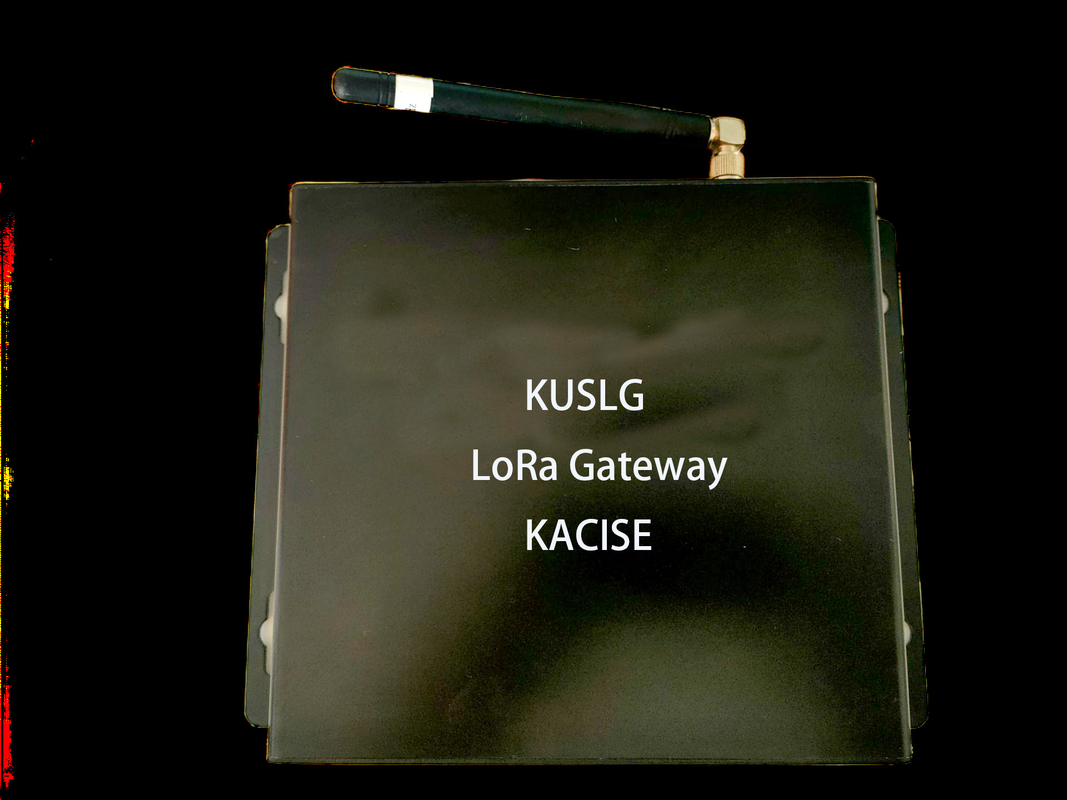

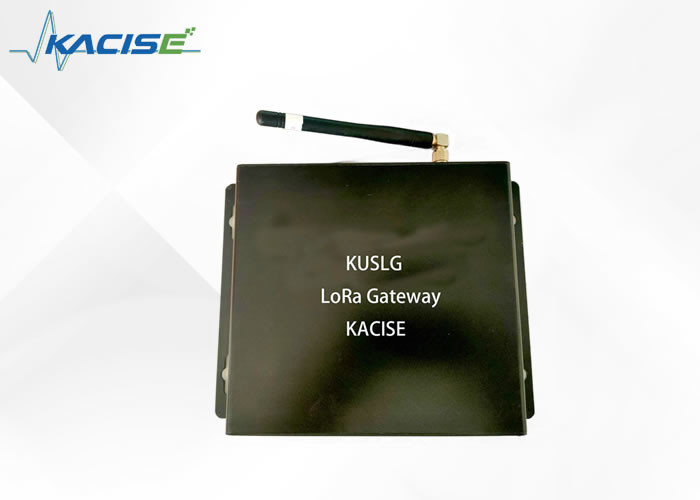

LoRa Gateway Supports ADR Higher Rate Lower Energy Consumption Supply Voltage 12V ESD 8000V

LoRa Ağ Geçidi ADR'yi Destekler Daha Yüksek Hız Daha Düşük Enerji Tüketimi Besleme Gerilimi 12V ESD 8000V

1.giriiş

LoRa kablosuz bir yaygın spektrum iletişim teknolojisidir ve LoRaWAN, LoRa tabanlı bir iletişim protokolüdür.

Yukarıdaki şekilde gösterildiği gibi LoRaWAN Node, Gateway ve Server'ı tanımlar, toplam 3 varlık aynı anda varlıklar arasındaki iletişim arayüzünü tanımlar ve küresel üreticilerin ürünlerinin "ara bağlantısını" sağlamak için LoRaWAN protokolü (şu anda en son sürümü V1.0.2'dir) ve çeşitli ülkelerin (bölgelerin) frekans bantları açıklanmaktadır.

LoRaWAN, "standart, açık, ücretsiz ve güvenli" özelliğiyle Nesnelerin İnterneti için endüstri standartlarından biri haline geldi ve 30 yıl önceki IP protokolü kadar başarılı olacağına inanılıyor.

2.Özellik

• Kullanım kolaylığını ve kararlılığı büyük ölçüde artıran web parametrelerini destekleyin.
• Çok kanallı: SX1302 çipine dayalı, 8 kanal, 10.000'e kadar LoRa düğümü.
• Uzun mesafe: Açık ortam 5km yarıçaplı bir alanı kapsayabilir.
• Uyarlanabilir: ADR'yi destekler, daha yüksek oran, daha düşük enerji tüketimi, kolay genişletme.
• Uyumluluk: LoRaWAN ile tamamen uyumludur, çeşitli üreticilerin ekipmanlarıyla "birlikte çalışabilir".
• Yüksek kalite: Endüstriyel sınıf ARM platformu, verimli ve istikrarlı, Linux sistemine dayalı, olgun ve kullanımı kolay.

3.Teknik Özellikler

4.Güç kaynağı ve kurulumu

Aşağıdaki şekilde gösterildiği gibi, "Ağ Geçidi"ne güç sağlamak için "12V Güç Adaptörünü" (ağ geçidi aksesuarı) kullanın ve "Yönlendirici" aracılığıyla İnternet/İntranet'e bağlanın.

5.Boyutlar

6.Hız ve sıklık

6.1 Hız duyarlılığı mesafesi

Aşağıdaki tabloda gösterildiği gibi baz istasyonu 6 iletişim hızını destekler. Hız ne kadar yüksek olursa, etkin iletişim mesafesi o kadar yakın olur ve oran ne kadar düşük olursa, etkin iletişim mesafesi o kadar uzun olur.

Kullanımı kolaylaştırmak için iletişim hızı sunucu tarafından dinamik olarak ayarlanır ve kuralları şöyledir: baz istasyonuna yakın olan düğüm ve sinyal iyidir, yüksek hız benimsenir ve baz istasyonundan uzaktaki düğüm ve sinyal zayıfsa düşük oran kullanılır. Buna ADR (Uyarlanabilir Veri) denir

Oranı) teknolojisi.

6.2 LoRa Sinyal göstergeleri

Alan gücü değeri RSSI: normal değer -120 ~ -10 dBm, -125 dBm'nin altında paket kaybı oranı daha yüksek olacaktır.

SNR: Sınır değeri -20 dB.

6.3 İletişim frekansı

7 Düğümlerle iletişim kurun

Genel olarak baz istasyonu ve düğüm iyi iletişim kurar. İletişim başarısız olursa nedenini aşağıdaki sırayla giderin:

8.Arayüz tanımı

Baz istasyonu, LoRaWAN GSID (Sunucu Arayüzü Tanımına Ağ Geçidi) standardını sıkı bir şekilde takip eder.

Genel olarak konuşursak, aşağıdaki 3 parametre ayarlandığı sürece temel

istasyon "herhangi bir" LoRaWAN Sunucusuna bağlanabilir.

1) sunucu_adresi (Açıklama: sunucunun alan adı adresi, örn.

router.cn.thethings.network)

2) serv_port_up (Açıklama: Baz ünite tarafından sunucuya yüklenen UDP bağlantı noktası

istasyon, varsayılan 1700'dür)

3) serv_port_down (Açıklama: Sunucu, sunucunun UDP bağlantı noktasına gider.

baz istasyonu, varsayılan 1700'dür)

LoRaWAN GSID'nin protokol yığını aşağıdaki şekilde gösterilmektedir

9.Genel Sorunlar ve Çözümler

S: Baz istasyonları ve düğümler arasındaki paket kaybı oranı neden yüksek?

C: Lütfen antenin düzgün şekilde kurulup kurulmadığını ve eşleşip eşleşmediğini kontrol edin.

Baz istasyonunun <--> İnternet/intranet ağ ortamı olup olmadığı

sunucu sorunsuzdur.

Alıcı ortamın zorlu olup olmadığı, örneğin: engeller çok

yoğundur ve güçlü girişim kaynakları vardır.

Ortak kanal girişimini azaltmak için düğümde ADR'nin açık olup olmadığı.

S: Yakınlık testinde nelere dikkat etmeliyim?

C: Baz istasyonları ve düğümler arasındaki mesafe mümkün olduğu kadar 10 metreden fazla olmalıdır.

olası.

İç mekan baz istasyonunu çıkarmak için "fiberglas" anten <--> düğümünü takın.

anten

İç mekan baz istasyonu Bir "tutkal çubuğu" anten <--> düğümü takın ve bir "yapıştırıcı" takın

sopa" anteni

S: 4G iletişim kalitesi düşük ve paket kaybı oranı yüksek.

C: Lütfen 4G anteninin doğru şekilde kurulup kurulmadığını ve eşleşip eşleşmediğini kontrol edin.

Yerel 4G sinyal kalitenizi kontrol edin.

10.Konfigürasyon Parametreleri

1. Adım: Ağ ortamınızı hazırlayın

Baz istasyonunun varsayılan değeri 192.168.1.99'dur, lütfen bilgisayarı 192.168.1.100 olarak ayarlayın ve baz istasyonu ile bilgisayarı doğrudan ağ kablosuyla bağlayın.

Baz istasyonunun LAN'daki LoRaWAN Sunucusuna doğrudan bağlanmasını istiyorsanız, baz istasyonunu statik bir IP'ye ayarlayabilirsiniz, bu sırada IP adresini kaydettiğinizden emin olun (yukarıdaki şekilde gösterildiği gibi 172.16.0.123) ), aksi takdirde PC baz istasyonuna bağlanamayacaktır!

Prensip: Yapılandırma parametrelerinin bulunduğu bilgisayar, baz istasyonuyla aynı ağ bölümünde olmalıdır (örneğin, 192.168.0.x veya 172.16.0.x).

Adım 2: Bir tarayıcı kullanarak baz istasyonunda oturum açın

Baz istasyonu IP adresini girin, kullanıcı=misafir, şifre=rimelink ve "Oturum Aç"a tıklayın.

3. Adım: Parametreleri yapılandırın

Destek ayarları: sunucu adresi ve bağlantı noktası, frekans, güç, IP adresi. "Tamam"a tıkladığınızda hemen geçerli olacaktır!.

11.Günlükleri görüntüle

Tanı 1: Düğümün verileri rapor edip etmediği

Yoğunlaştırıcı tarafından alınan RF paketleri:131<-- 131 LoRa paketi alındı

Tanı 2: Sunucunun Ağ Geçidi anlaşması paketine yanıt verip vermediği

(Güvenlik Duvarı Etkin)

PULL_DATA gönderildi:5(%100,00)onaylandı) <-- Baz istasyonu ve

sunucunun normalde 5 el sıkışması var

Tanı 3: Sunucunun düğüm verilerini sağlayıp sağlamadığı

Yoğunlaştırıcıya gönderilen RF paketleri:2(46 bayt) <--Baz istasyonu iletim yapar

iki aşağı bağlantı LoRa paketi
