KSULR-100 Universal LORA RTU

Kullanım kılavuzu

1.Tanıtım

KSULR-100 evrensel LORA RTU, şirketimiz tarafından akıllı endüstri, akıllı tarım ve akıllı topluluk için başlatılan çok fonksiyonel bir sensör veri edinme kutusudur.LoRaWAN standart protokolünü benimsiyor., SPI, UART, ADC, GPIO, I2C ve diğer iletişim arayüzlerine ve birden fazla giriş arayüzüne sahiptir ve yapılandırma esnektir.LoRa IoT uygulamasının parçalanmasını çözmenin en iyi yolu farklı sensörleri kolay ve hızlı bir şekilde bağlamaktır., sensör doklama döngüsünü ve araştırma ve geliştirme maliyetini kısaltabilir ve sensörlerin ağlanmasını ve ölçeklenmesini hızla gerçekleştirebilir.Dahili kablosuz modül, kullanıcılara kablosuz uzun mesafe ve düşük güç veri aktarımı sağlamak için ağı kullanır., ve akıllı bulut platformunun veri istatistiksel analizini gerçekleştirmek için gerçek zamanlı olarak bulut arka plan yönetimi sunucusuna sensörlerin tüm durum verilerini gönderir.

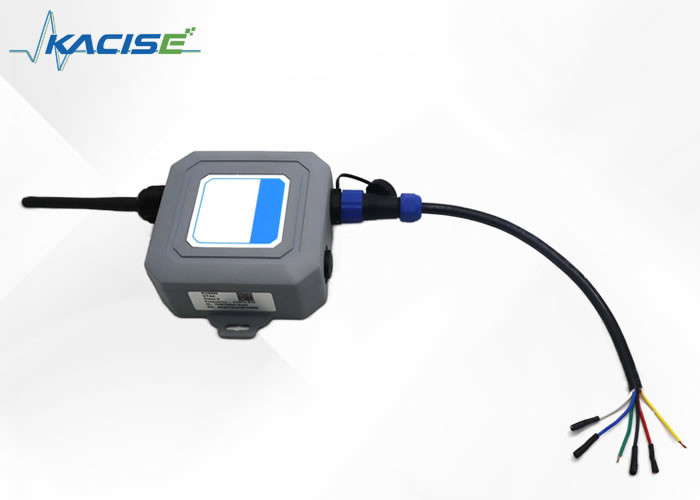

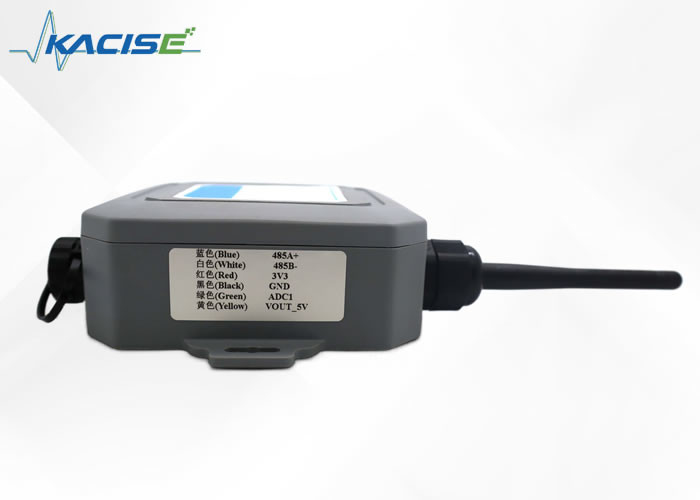

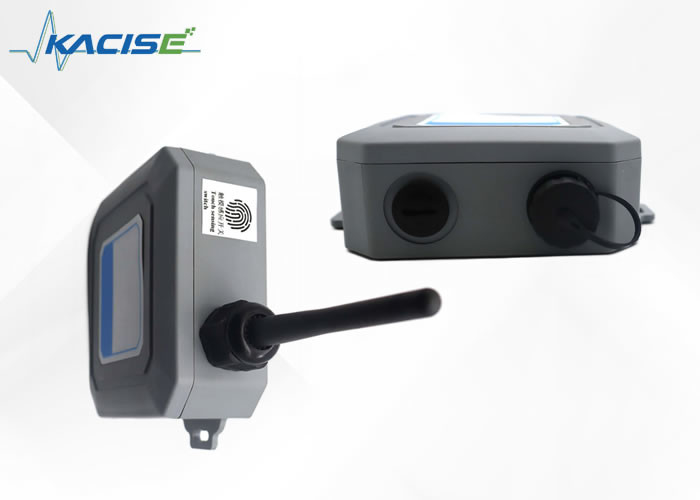

2. Resim

3.Özellik

• Standart LoRaWAN protokolünü destekler.
• CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 / CT850 gibi ülkede ve yurtdışında çeşitli frekans bantlarını desteklemek;
• Entegre SPI, UART, ADC, GPIO, I2C ve diğer iletişim arayüzleri, çeşitli sensör türlerine geniş çapta bağlanabilir;
• Düşük güç tüketimi tasarımı benimsenir ve seçim için dış güç kaynağı ve pil güç kaynağı iki modu sağlar;
• Batarya güç kaynağı modu, 19000mAH büyük kapasiteli bataryayı kullanır.
• Çeşitli çıkış voltajlarını destekler, örneğin: 3.3V, 5V, 9V, 12V vb.
• Kablolu ve kablosuz parametreler yapılandırmasını ve yazılım yazılımı yükseltmesini destekler,Uzak yapılandırmayı destekler;
• Akü düşük alarm desteği;
• Kalp atışı paket raporlamasını destekle, kalp atışı aralığı yapılandırılabilir;
• Endüstriyel sıcaklık aralığı -40°C~+80°C.

4.uygula

KSULR-100 evrensel LORA RTU serisi, kurulum noktasında çeşitli sensörlerin değerlerini toplamak için kullanılır.ve gerçek zamanlı verileri merkezi yönetim platformuna yerleşik kablosuz iletim modülü aracılığıyla yükler, kullanıcılar için akıllı merkezi yönetim, basit kurulum ve uygun bakım için uygun olan.direğin çatısı, duvar asılı yol montajı. Docking tesislerinde, depolarda, tarımsal seralarda, bilgisayar odalarında, hidroloji ve diğer senaryolarda (örneğinSu basıncı sensörü, sıvı seviyesi sensörü, sıvı akış sensörü, su daldırma sensörü, sıcaklık sensörü, nem sensörü, ışık sensörü, PM2.5, açı sensörü, rüzgar hızı sensörü vb.), birleşik erişim, birleşik veri toplama ve esnek genişleme yeteneği elde edin.

5.Teknik parametreler

6.Parametre ayarları

Parametreler fabrika talimatlarına göre talep üzerine ayarlanabilir ve yönlendirme LoRaWAN baz istasyonu aldıktan sonra kullanılabilir

6.1KSULR-100 Genel LORA RTU parametre ayarlamaları

KSULR-100 evrensel LORA RTU, USB-TTL kablosuyla (kendi tarafından satın alınan) ayar parametrelerine bağlanır.Alım kutusunun arkasındaki yumuşak fişini pinçe ile çıkardıktan ve vida çıkardıktan sonra, kablo açılır ve resimde gösterildiği gibi bağlanır (RXD ve TXD çapraz bağlanır, yani USB-TTL kablosunun RXD'si alım kutusunun TXD'sine bağlanır, TXD alım kutusunun RXD'sine bağlanır,ve TXD, satın alma kutusunun RXD'si ile bağlantılı. VCC, kısa kesme kapağı ile 3V3'e kısa kesilir ve GND, satın alma kutusunun GND'sine bağlanır)

6.1.1 Ana kart 485 fonksiyonunu etkinleştir

open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion

6.1.2 Sensör iletişim arayüzünün baud hızını değiştirin

UART>AT+UART1CFG'den sonra olan kutuya tıklayın, 9600> girin ve ardından 8n1'i seçin. tamamlandığını belirtmek için AT+UART1CFG'nin altındaki OK'u tıklayın

6.2Sensör sorgu parametrelerini ve sorgu süresini ayarla

(Fabrika varsayılan olarak her 30 dakikada bir veri toplar ve sorgu sıklığının artması güç tüketimini arttırır).

AN201'e tıklayın> RS485'e tıklayın> AT+TRANS485MODE= arka ters üçgen seçimi oylama> AT+TRANS485MODE= ayar parametrelerini tıklayın,OK> AT+SAMPLEDATATIM= > AT+SAMPLEDATATIM= Parametreleri ayarlayın üzerine tıklayın, ok> AT+REQDATA='dan sonra kutuya 8 girin > 8'den sonra kutuya 0103010000030437 girin> AT+REQDATA= ayar parametrelerini tıklayın,ok> AT+RESPONSETIM= AT+RESPONSETIM= (her sorgu sırasında sensör için güç kaynağı süresi) sonrasında kutuda giriş 10000, çok kısa doğru verileri elde etme başarısızlığına yol açabilir)> Tıklatın AT+ responsetim = ayar parametreleri, ok> tıklatın AT+REBOOT sol altta görünür.Ağ başarıyla girildi demek., ve veriler arka planda görüntülenebilir.

6.3 Yeniden yönlendir LoRaWAN Ana istasyon

LoRaWAN baz istasyonunun paketlerinin belirtilen LoRa sunucusuna gönderilmesi için, baz istasyonu için sunucu adresini yapılandırmak gerekir.

Chrome tarayıcısını açın, LoRaWAN üs istasyonu IP'si (192.168.10.99 bu örnek için), sonra kullanıcı adı ve şifreyi girin (kullanıcı adı = misafir, şifre = rimelink bu örnek için), ve aşağıda gösterildiği gibi web yapılandırma sayfasını girin.

Daha sonra LoRaWAN Sunucu Yapılandırması > Sunucu Adresi > IP'yi girin (lorawan.timeddd.com /b19>) > Tamam. Aşağıdaki resimde gösterildiği gibi

6.4Verileri görüntülemek için arka planda oturum aç

http://lorawan.timeddd.com/unit/ULogin.aspx adresine giriş yapın.

Hesap numarası: 19240527

Şifre: admin @ 666666

Giriş yaptıktan sonra, ilgili ID cihazının veri seçeneğini tıklayarak ilgili verileri görüntüleyin ve fabrikada her 30 dakikada bir veri göndermek için ayarlayın

Kimlik belirleme yeri resimde gösterilmiştir.

Alınan veriler aşağıdaki gibidir (hexadecimal olarak), mesafe birimi 6 m altında 0,1 mm, aralık birimi 6 m üzerinde mm ve sıcaklık birimi °C'dir. 90. bayt sıvı seviyesi değeridir.ve 11. bayt sıcaklık değeri.Bu durumda sıvı seviyesi değeri 08E3, birim mm ve sıcaklık değeri 001B'dir.Algılayıcı sıvı seviyesini 2275mm'ye ve sıcaklığı 27°C'ye ölçer..

7.KSULR-100EvrenselLORA RTUSensöre bağlı.

KSULR-100 evrensel LORA RTU'ları tüm 485 çıkışlıdır ve alım kutusuna göre sensör üzerindeki etikete bağlanabilir.

7.1Kurulum

7.1.1 Önlemler

Düzgün olmayan kurulum ve yapım nedeniyle ekipman hasarının önlenmesi için lütfen aşağıdaki önlemleri alın:

• Ekipmanın montajı yalnızca profesyonel personel veya yetkili mühendis temsilcileri tarafından yapılabilir.
• İnşaat personelinin kişisel güvenliğini sağlamak için, lütfen profesyonel ve nitelikli montaj araçları kullanın.
• Ekipmanın yerleştirildiği yer yangından, güçlü elektrik alanından ve diğer ortamlardan uzak olmalıdır, aksi takdirde ekipmana zarar verebilir.
• Ekipmanın yüksek titreşim ortamında kurulması yasaktır.
• Çevre montajı için ekipman su geçirmez bir tank kurmak gerekir.
• Şirket, kurulum önlemlerini yorumlama hakkını saklı tutar.

7.1.2Kurulum aracını hazırla

Ekipmanın kurulumu için kurulum araçları sağlanmamıştır. Lütfen aşağıdaki kurulum araçlarını gerçek kurulum ortamına göre hazırlayın.

7.1.3Ekipman iç mekan kurulumları

Duvarlı tesisat

Birincisi, çok fonksiyonel kutuyu duvar kurulum pozisyonuna düz yerleştirin ve kurulum deliğini işaretlemek için bir işaretleyici kullanın.Percussion matkap (matkap bit 8mm) duvar işaretleme pozisyonunda delikler delmek için kullanılır, ve kauçuk kol tekrar deliğe yerleştirilir. Çekiç, kauçuk kolu vurmak için kullanılır, böylece kauçuk kolu tüm kurulum deliğine girer.bir aralıklı vida duvara çok fonksiyonel kutu sabitlemek için kullanılır.

Sütun montaj yöntemi

Birincisi, sabitleme vidalarını kullanarak arka planı çok fonksiyonel kutusunun arkasına sabitleyin ve ikincisi, halkayı kullanarak çok fonksiyonel kutusunun arkasındaki arka plan deliğinden geçin.Halkayı direğin etrafına tekrar sar., sonunda küçük bir tornavida kullanarak halkayı sıkıca kilitleyin ve kurulum tamamlanmıştır.

7.1.4Ekipmanların dış mekan montajı

Veri iletişimi formatının açıklaması

7.2Depolama ve Taşıma

1, ürün -40 °C ~ + 80 °C, göreceli nem % 90'dan fazla olmamalı, havalandırmalı, kuru, koroziv gaz depolamalıdır.

Ürün, sertifika ve kullanım kılavuzu ile birlikte tek bir ambalajda paketlenir.

7.3Garanti şartları

Kullanıcılar talimatlara sıkı sıkıya uyarlarsa, doğru kablolama, kurulum, bakım, bu ürünün 1 yıl boyunca ücretsiz garantisi vardır.

Aşağıdaki durumlar garanti kapsamına girmez:

1- Devre kartını ve bileşenlerini sökün.

2. şimşek veya güçlü elektrik sistemi içine, devreyi yaktı;

3. güç kaynağı voltajı sınır değerini aştığında, devreler yandı.

4. elektrikli kutu su veya diğer yabancı cisimler;

5Ürünün kullanım alanını aşan yanlış seçim;

6Sensörün belirli bir kısmı veya tüm makine yaralanmış veya hasar görmüştür.
