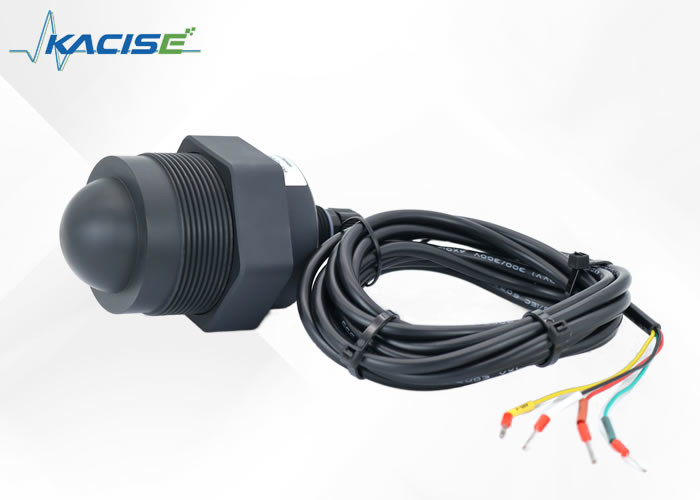

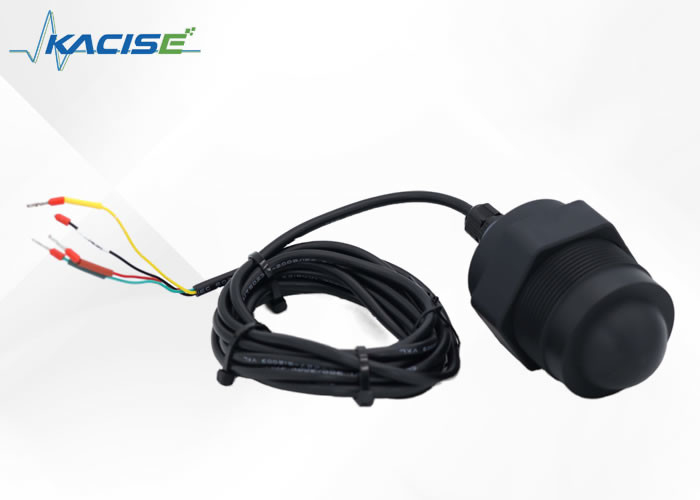

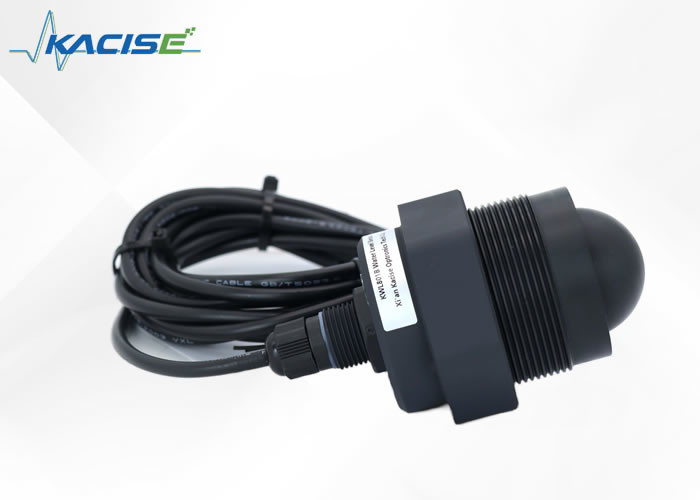

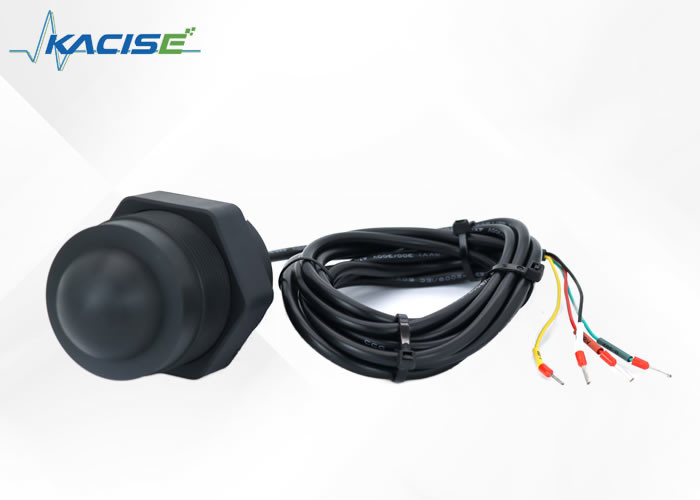

Doğru Tank Seviyesi İzleme için IP68 Su Geçirmez ve RS485 İletişimli 80GHz Radar Seviye Göstergesi

KWL801B-RS485 radar seviye sensörü, ulusal standart DB50/T 826-2017'de seviye ölçerleri için belirtilen standart özelliklere uygun.Çekirdek bileşeni tamamen mühürlü IP68 su geçirmezliği ile tasarlanmıştır..

Ürünün maksimum ölçüm aralığı 40 metreye kadar uzanır ve minimum kör nokta 6 cm'den azdır.

Daha yüksek frekans ve daha geniş bant genişliği nedeniyle üstün doğruluğa ulaşır.

Radar seviye sensörü, zaman alanı yansıması (TDR) prensibine dayanır. Elektromanyetik darbeler kablo veya sonda boyunca ışık hızıyla yayılır.Ölçülen ortamın yüzeyine ulaştığında, radar seviye ölçümünün bir kısmı aynı yol boyunca darbe vericiye geri dönüş bir yankı oluşturmak için yansıtılır,Ve verici ile ölçülen ortamın yüzeyi arasındaki mesafe, nabızın yayılma süresine doğrudan orantılıdır., bu nedenle seviyenin yüksekliği hesaplanır.

• Kendi geliştirdiği CMOS milimetre dalga RF çipine dayanıyor
• Daha kompakt RF mimarisi
• Daha yüksek sinyal-gürültü oranı
• Daha küçük ölü bölge
• 5GHz çalışma bant genişliği
• Daha yüksek ölçüm çözünürlüğü ve ölçüm doğruluğu
• Kurulum ortamındaki müdahaleden daha az etkilenmek
• Kurulumu daha uygun ve
• Entegre düz antenin modern tasarımı

1. Sensörü ambalaj kutusundan çıkarın, kullanım kılavuzuna göre paklama listesini dikkatlice kontrol edin ve ekipman aksesuarlarının tam olup olmadığını kontrol edin.
2. Ürün kullanım kılavuzunu ve ürün sertifikasını dikkatlice okuyun.
3. Enstrümanın görünümünde herhangi bir hasar olup olmadığını, özellikle ana ünitenin sağlam olup olmadığını kontrol edin ve ana ünitenin yıkılmasını önlemek için düzgün bir şekilde yerleştirilmesine dikkat edin.

Lütfen sensörü yerleştirmeden önce aşağıdaki gibi kontrol edin:

• Kurulum alanında ortamın üzerinde ağaçların veya diğer enkazların olup olmadığı.
• Montaj kolunun yatay olarak monte olup olmadığı.
• Montaj desteği yatay olarak monte edilemediğinde, sensörün yatay pozisyonda olduğundan emin olmak için sensörün yüzeyindeki eğimine göre destek ayarlamanız gerekir.

1. Sensörün orta yüzeye dik olduğundan emin olun.
2. İletişim ışınının, interferans nesneleri ışınlamasını ve sahte yankılar üretmesini önleyin.

Tipik çalışma koşulları için aşağıdakilere bakın:

Yukarı iplik montajı Alt iplik montajı

Radar seviye ölçümünün orta yüzeye dik yerleştirildiğinden emin olun.

Eğim, alınan sinyal genişliğini zayıflatır ve normal aralığı etkiler.

Dikkat:

Kurulum sırasında titreşimden kaçınmak için sensörü sabit tutmaya çalışın ve çevreyi mümkün olduğunca açık tutun.

1. Sensörün ön yüzünün (antenin) ölçüm ortamına dik olmasını sağlamak için sensörle ortam yüzeyi arasındaki mesafe 30cm'den daha fazladır.
2. Sensör ile tank kenarı, havuz kenarı, nehir barajının kenarı ve havuz kenarı arasındaki mesafe 0,5 metreden fazladır.
3. Modülü kurmak için küçük dalgalanmalar olan su yüzeyinin konumunu seçin (su enjeksiyon portuna, çıkışa ve büyük dalgalanmalar olan diğer su yüzeyine kurulmamaya çalışın,Su yüzeyi dalgalanması ne kadar büyükse, ölçüm doğruluğu ne kadar kötü olursa)

Algılayıcı seri bağlantı bağlantısı kullanır ve varsayılan parametreler şunlardır:

Çerçeveler arasında 50 saniyelik zaman.

Su seviyesi ölçer Modbus RTU iletişim protokolünü kullanarak dışa iletişime geçer. Her tam veri çerçevesi şunları içerir: adres alanı, fonksiyon kodu, veri ve kontrol toplamı.Kontrol toplamı veri çerçevesinin CRC16 kontrol verileridir.Sensör için varsayılan fabrika adresi 0x7F'dir.

İstek komutu biçimi ve radar yanıt veri biçimi aşağıdaki şekilde tanımlanır:

İstek:

Cevap:

N: kayıt sayısı

İstek:

Cevap:

N: kayıt sayısı

İstek:

Cevap:

N: kayıt sayısı

Not: Bazı parametrelerin kayıt adresi ve veri türü ana bilgisayar yazılımı tarafından değiştirilebilir.Buna karşılık Modbus kullanım talimatları da buna göre değişecek., örneğin: Boş yüksekliği okumak için varsayılan komut 0x 7F 04 0A 0F 00 02 48 0E'dir. Boş yüksekliğin kaydı 00 01'e değiştirildiğinde,Boş yüksekliği okumak için talimat 0x 7F 04 00 01 00 02 2A 15 olarak değiştirilir..

Not:

• a. Varsayılan Cihaz Adresi 0x7F'dir;
• b. Verideki yüzen tür verileri IEEE754 ikili yüzen nokta aritmetik standardını, ilkinde en düşük 16 bit (CDAB) kullanır;
• c. Aşağıdaki örnekte, her bir parametreye karşılık gelen kayıt adresi varsayılan adresdir.Modbus işlem talimatındaki kayıt adresi buna göre değiştirilmelidir.;
• d. Aşağıdaki örnekte, her bir parametrenin veri tanımı (veri türü/birim) varsayılan yapılandırmaya göre ayrıştırılır.Veri tanımı (veri türü/birim) ana bilgisayar aracılığıyla değiştirildiğinde, verilerin okunması ve analiz edilmesi buna göre değiştirilmelidir;

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metredir (m), veri uzunluğu 4 bayt ve en düşük 16 bit ilk.

Hata kodu:

• 1 Kurulum yüksekliği ayarlanmadığında, seviye hesaplanamaz ve çıkış 0xFC FC FC;
• 2 Ölçüm sonuçları aralığı aştığında, 0xFF FF FF FF çıkış;
• 3 Sensör kör bölgedeyken, 0xFE FE FE FE çıkışı;
• 4 Sensör yankı enerjisi yetersiz olduğunda, çıkış 0xFD FD FD FD;

Örnek 1:

7F 04 0A 0B 00 02 09 CF

Cevap: 7F 04 04 00 00 41 30 55 C7

Veri kısmı 0x 00 00 41 30 kaygan nokta verilerine, yani 11.00 m'ye dönüştürülür.

Örnek 2:

7F 04 0A 0B 00 02 09 CF

Re: 7F 04 04 FC FC FC FC D4 A2

Veri bölümünde, 0x FC FC FC FC, montaj yüksekliğinin ayarlanmadığını gösteren bir hata kodudur (seviye hesaplanamaz).

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metredir (m), veri uzunluğu 4 bayt ve en düşük 16 bit ilk.

Hata kodu:

• 1 Ölçüm sonuçları aralığı aştığında, 0xFF FF FF FF çıkış;
• 2 Sensör kör bölgedeyken, 0xFE FE FE FE çıkışı;
• 3 Sensör yankı enerjisi yetersiz olduğunda, çıkış 0xFD FD FD FD FD;

Örnek 1:

İstek: 7F 04 0A 0F 00 02 48 0E

Cevap: 7F 04 04 31 13 40 10 AA B6

0x 31 13 40 10 veri kısmı kaygan nokta verilerine, yani 2.253 m'ye dönüştürülür.

Örnek 2:

İstek: 7F 04 0A 0F 00 02 48 0E

Cevap: 7F 04 04 FE FE FE F4 7B

Veri bölümü 0x FE FE FE FE, sensörün kör bölgede olduğunu ve geçerli verilerin okunamadığını gösteren hata kodudur.

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri tipi int16 veridir ve veri uzunluğu 2 Bayt'tır.

Örnekler:

Başvuru: FF 03 20 01 00 01 CB D4

Cevap: 7F 03 02 00 7F D1 AE

Veri parçası 0x 00 7F, 127 veya 0x 7F'ye eşit tamsayı verilere dönüştürülür.

Not: Baud oranı sadece desteklenir: 4800,9600,19200,38400,115200

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int32 ((big) veridir ve veri uzunluğu 4 bayt'tır.

Örnekler:

İstek: 7F 03 20 02 00 02 64 15

Cevap: 7F 03 04 00 00 25 80 7F 04

Veri parçası 0x 00 00 25 80 tamsayı verilere dönüştürülür, bu da 9600'dur.

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int32 verisidir ve veri uzunluğu 4 bayt'tır. Sürüm numaraları BCD formatında kodlanmıştır.

Örnekler:

7F 03 20 04 00 02 84 14

Cevap: 7F 03 04 20 23 09 08 99 A8

Veri bölümü 0x 20230908'dir ve veriler BCD biçiminde kodlanmıştır, yani sürüm numarası 20230908.

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int16 veridir, birim milimetredir (mm) ve veri uzunluğu 2 Bytess'tir.

Örnekler:

İstek: 7F 03 20 52 00 01 24 05

Cevap: 7F 03 02 00 10 91 82

0x 00 10 veri kısmı tamsayı verilere, yani 16 mm'ye dönüştürülür.

Not: Otomatik itme süresi >=300 ms olduğunda, sensör otomatik olarak verileri itirecektir. Kurulum yüksekliği ayarlanmadığında (seviye hesaplanamazsa), hava yüksekliği verilerini itirin.Montaj yüksekliği ayarlandığında, seviye verilerini it.

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int16 veridir, birim milisaniyedir (ms) ve veri uzunluğu 2 Bayt'tır.

Örnekler:

İstek: 7F 03 20 53 00 01 75 C5

Cevap: 7F 03 02 03 E8 90 F0

0x 03 E8 veri kısmı tamsayı verilere dönüştürüldüğünde, yani 1000 ms.

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metre (m) ve veri uzunluğu 4 bayt'tır.

Örnekler:

7F 03 20 44 00 02 85 C0

Cevap: 7F 03 04 6D B7 3E AB

Veri kısmı 0x 6D B7 3E AB, kaygan nokta tipi verilere, yani 0.334 m'ye dönüştürüldü.

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metre (m) ve veri uzunluğu 4 bayt'tır.

Örnekler:

İstek: 7F 03 20 46 00 02 24 00

Cevap: 7F 03 04 00 00 42 20 55 4C

0x 00 00 42 20 veri kısmı kaygan nokta verilerine, yani 40.0m'ye dönüştürülür.

Not: Kurulum yüksekliğini hesaplamak için kurulum sırasında su derinliği kullanılır. Kurulum yüksekliği = kurulumdaki su derinliği + kurulumdaki gerçek zamanlı yüksekliği.Kurulum sırasında su derinliğini ayarlarken, kurulum yüksekliği otomatik olarak hesaplanır ve yapılandırmaya kaydedilir.

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metre (m) ve veri uzunluğu 4 bayt'tır.

Örnekler:

İstek: 7F 03 20 48 00 02 45 C3

Cevap: 7F 03 04 47 AE 40 B1 E0 D5

0x 47 AE 40 B1 veri kısmı, 5,54 m'lik hareketli nokta verilerine dönüştürüldü.

Not: Düzeyi hesaplamak için kullanılan montaj yüksekliğini ayarlayın. Gerçek zamanlı seviye = kurulum yüksekliği - gerçek zamanlı yüksekliği. Aynı zamanda,kurulum yüksekliği = kurulumdaki su derinliği + kurulum zamanı yüksekliğiBu nedenle, kurulum yüksekliğini ayarlarken, kurulum sırasında su derinliği otomatik olarak hesaplanır ve yapılandırmaya kaydedilir.

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metre (m) ve veri uzunluğu 4 bayt'tır.

Örnekler:

7F 03 20 4A 00 02 E4 03

Cevap: 7F 03 04 8A 64 41 2A BE 7C

Veri kısmı 0x 8A 64 41 2A, kaygan nokta verilerine, yani 10.65m'ye dönüştürülür.

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int16 veridir ve veri uzunluğu 2 Bytess'tir.

Örnekler:

İstek: 7F 10 20 01 00 01 02 00 01 6E 21

Veri parçası 0x 00 01 tamsayı verilere, yani 1 veya 0x01'e dönüştürülür.

Cevap: 7F 10 20 01 00 01 51 D7

Not: Baud oranı sadece desteklenir: 4800,9600,19200,38400,115200

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int32 verisi ve veri uzunluğu 4 bayt.

Örnekler:

İstek: 7F 10 20 02 00 02 04 00 01 C2 00 75 3E

Veri kısmı 0x 00 01 C2 00 tamsayı verilere dönüştürülür, bu da 115200'dür.

Cevap: 7F 10 20 02 00 02 E1 D6

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int16 veridir, birim milimetredir (mm) ve veri uzunluğu 2 Bayt'tır.

Örnekler:

7F 10 20 52 00 01 02 00 10 A2 4E

0x 00 10 veri kısmı tamsayı verilere, yani 16 mm'ye dönüştürülür.

Cevap: 7F 10 20 52 00 01 A1 C6

Not: Otomatik itme süresi >=300 ms olduğunda, sensör otomatik olarak verileri itirecektir. Kurulum yüksekliği ayarlanmadığında (seviye hesaplanamazsa), hava yüksekliği verilerini itirin.Montaj yüksekliği ayarlandığında, seviye verilerini it.

İstek komutu:

Yanıt verileri:

Veri tanımı: Veri türü int16 veridir, birim milisaniyedir (ms) ve veri uzunluğu 2 Bayt'tır.

Örnekler:

İstek: 7F 10 20 53 00 01 02 03 E8 A2 ED

0x 03 E8 veri kısmı tamsayı verilere dönüştürüldüğünde, yani 1000 ms.

Cevap: 7F 10 20 53 00 01 F0 06

Not: Kurulum yüksekliğini hesaplamak için kurulum sırasında su derinliği kullanılır. Kurulum yüksekliği = kurulumdaki su derinliği + kurulumdaki gerçek zamanlı yüksekliği.Kurulum sırasında su derinliğini ayarlarken, kurulum yüksekliği otomatik olarak hesaplanır ve yapılandırmaya kaydedilir.

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metre (m) ve veri uzunluğu 4 bayt'tır.

Örnekler:

İstek: 7F 10 20 48 00 02 04 47 AE 40 B1 75 30

0x 47 AE 40 B1 veri kısmı, 5,54 m'lik hareketli nokta verilerine dönüştürüldü.

Cevap: 7F 10 20 48 00 02 C0 00

Not: Kurulum yüksekliği sensörden nesne seviyesine olan mesafedir. Eğer akım suyun derinliği 2 metre ve hava yüksekliği 4 metre ise kurulum yüksekliği 6 metre.Montaj yüksekliğini ayarla, seviyesi hesaplamak için kullanılır. Gerçek zamanlı seviye = kurulum yüksekliği - gerçek zamanlı yüksekliği. Aynı zamanda, kurulum yüksekliği = kurulum sırasında su derinliği + kurulum sırasında yüksekliği.Bu yüzden..., kurulum yüksekliğini ayarlarken, kurulum sırasında su derinliği otomatik olarak hesaplanır ve yapılandırmaya kaydedilir.

İstek komutu:

Yanıt verileri:

Veri tanımı: Varsayılan veri türü float ((little16) veridir, varsayılan birim metre (m) ve veri uzunluğu 4 bayt'tır.

Not: Montaj yüksekliğini 0'a ayarlamak montaj yüksekliği/su derinliği konfigürasyonunu kurulum sırasında temizler.

Örnekler:

7F 10 20 4A 00 02 04 8A 64 41 2A AA 40

Veri kısmı 0x 8A 64 41 2A, kaygan nokta verilerine, yani 10.65m'ye dönüştürülür.

Cevap: 7F 10 20 4A 00 02 61 C0

Su seviyesi ölçüm cihazı seri iletişim kullanır ve varsayılan parametreler şunlardır:

Zamanlama süresi, her kare aralığı için 50ms idi.

Not: "n" yeni bir satırı temsil eder ve bu sayı 0x0A'ya karşılık gelir. Setup komutu yapılandırması başarıyla tamamlandıktan sonra yapılandırma Flash'ta kaydedilecektir.Ve elektrik kesintisini yeniden başlatmak için yeniden yapılandırmaya gerek yok..

Komut hatası cevabı şöyle:

Birim: Metre (m)

Birim: Metre (m)

Seviye hesaplama yöntemi: kurulum yüksekliği - hava yüksekliği

Birim: Metre (m)

Not: Kurulum yüksekliğini hesaplamak için kurulum sırasında su derinliği kullanılır. Kurulum yüksekliği = kurulumdaki su derinliği + kurulumdaki gerçek zamanlı yüksekliği.Kurulum sırasında su derinliğini ayarlarken, kurulum yüksekliği otomatik olarak hesaplanır ve yapılandırmaya kaydedilir.

Kurulum sırasında su derinliğini okumak:

Kurulum sırasında su derinliğini ayarlayın:

Birim: Metre (m)

Not: Düzeyi hesaplamak için kullanılan montaj yüksekliğini ayarlayın. Gerçek zamanlı seviye = kurulum yüksekliği - gerçek zamanlı yüksekliği. Aynı zamanda,kurulum yüksekliği = kurulumdaki su derinliği + kurulum zamanı yüksekliğiBu nedenle, kurulum yüksekliğini ayarlarken, kurulum sırasında su derinliği otomatik olarak hesaplanır ve yapılandırmaya kaydedilir.

Montaj yüksekliği:

Montaj yüksekliğini ayarla:

Not: Montaj yüksekliğini 0'a ayarlamak montaj yüksekliği ve su derinliği için yapılandırmayı kurulum sırasında temizler.

Birim: Metre (m)

Birim: Metre (m)

Birim: milisaniye (ms)

Not: Varsayılan alım sıklığı 300ms'dir ve alım sıklığı en erken 200ms'ye ayarlanabilir.Cevap talimatlarına yanıt verme hızı yavaş olacaktır.Bu durumda, talimat tekrar gönderilebilir.)

Okuyucu alım sıklığı:

Toplama sıklığını belirleyin:

Boud hızı:

Boud oranını ayarla

Birim: Milimetre (mm)

Gerçek uzay-zaman yüksekliği = örnekleme değeri -kalibrasyon parametresi. Bu nedenle, gerçek uzay-zaman yüksekliği sabit bir değerden daha büyük olduğunda, kvazi parametreleri ayarlayarak kalibre edilebilir.

Kalibrasyon parametrelerini oku:

Kalibrasyon parametrelerinin ayarlanması:

Birim: milisaniye (ms)

Not: Otomatik itme süresi >=300ms olduğunda, sensör otomatik olarak gerçek zamanlı verileri rapor eder.Otomatik olarak bildirilen gerçek zamanlı veriler gerçek zamanlı seviyedir.; Kurulum yüksekliği ayarlanmamışsa (veya kurulum sırasında su derinliği), otomatik olarak bildirilen gerçek zamanlı veriler gerçek zamanlı yüksekliğidir.

Otomatik itme döngüsünü oku:

Otomatik itme döngüsünü ayarla:
