Ürün Tanımı:
Ürün Tanımı

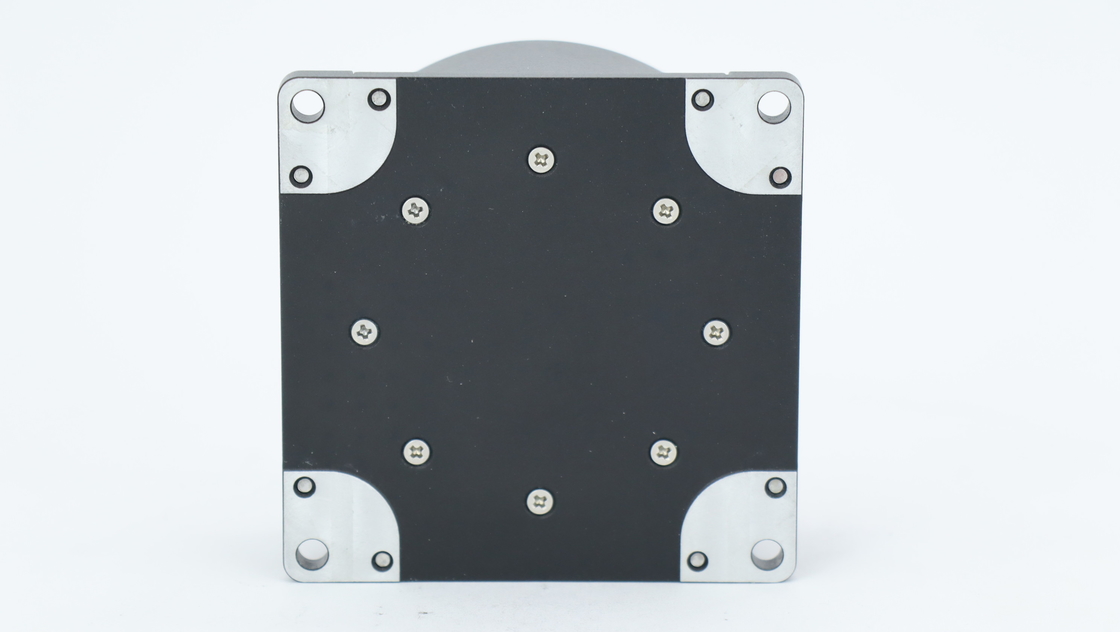

Sunduğumuz inersi açı hızı sensörü, hassas eksen boyunca dönüş açı hızını ölçmek için temel ilke olarak optik Sagnac etkisini kullanır.Bu ürünün özü, üzerine monte edildiği taşıyıcının dönüşünü algılama yeteneğindedir.En son kapalı döngü algılama devrelerini kullanarak, sensör, ışığın saat yönünde optik yol farkını doğru bir şekilde belirler.Bu tutarsızlık, sensöre uygulanan dış açı hızının doğrudan bir sonucudur..
Dahası, sensör sistemi optik yoldan elde edilen voltaj sinyalinin modifikasyonunu ve demodülasyonunu ustalıkla ele alır.Stratejik olarak cihazın içine entegre kapalı döngü geri bildirim mekanizmasıBu gelişmiş işlevsellik, sensörün açısal hız sinyalleri gerçek zamanlı olarak tespit etmesini sağlayarak, okumaların sadakatini ve güvenilirliğini sağlar.
Fonksiyonel bileşenler
Ürünümüz mimari açıdan iki temel bileşene ayrılmıştır. Birincisi optik açısal hız hassasi birimidir. Bu birim sensörün kalbidir.Duyarlılık ve hassasiyetle açısal hareketleri yakalamak için sorumluİkincisi, hassas birimden elde edilen ham verileri işleyen sinyal algılama mekanizmasıdır.
Bu iki bileşen birlikte, kullanıcılara değerli bilgiler sağlamak için uyum içinde çalışır. Sensör sadece tek eksenli açı artışı verileri sunmakla kalmaz aynı zamanda iç sıcaklık okumalarını da entegre eder.Bu ikili yetenekler sensörümüzü sadece dönme hareketlerini izlemek için sağlam bir araç değil aynı zamanda çalışma ortamını bilen akıllı bir cihaz haline getiriyor.
Özellikleri:
- Ürün Adı: Elektronik Giroskop Sensörü
- Ağırlık (g): <290
- Boyutlar (mm): 70×70×32
- Depolama sıcaklığı (°C): -45 ̊+80
- Başlama saati: 5
- Ölçek faktörünün doğrusal olmaması (ppm): ≤10
- Teknoloji: Fiber optik gyros
- Tip: Jiroskop
- Uygulama: Uçak jiroskopu
Teknik parametreler:
| - Hayır. |
Test öğesi |
H |
M |
L |
| 1 |
Boyutlar (mm) |
70×70×32 |
70×70×32 |
70×70×32 |
| 2 |
Başlama saati (ler) |
5 |
5 |
5 |
| 3 |
Bias drift (°) / h (10s ve 100s düzeltme, sabit sıcaklık) |
≤0,03 ((10s)
≤0.01 ((100s)
|
≤0.05 |
≤0.3 |
| 4 |
Bias drift (°) / h (10s düzeltme) -45 ~ + 70°C |
≤0.1 |
≤0.15 |
≤0.5 |
| 5 |
Tarafsızlık tekrarlanabilirliği (°) / saat |
≤0.03 |
≤0.05 |
≤0.3 |
| 6 |
Rastgele yürüyüş katsayısı(o)/h1/2 |
≤0.005 |
≤0.01 |
≤0.02 |
| 7 |
Ölçek faktörünün doğrusal olmaması (ppm) |
≤10 |
≤20 |
≤50 |
| 8 |
Ölçek faktörü tekrarlanabilirliği (ppm) |
≤10 |
≤20 |
≤50 |
| 9 |
Çalışma sıcaklığı (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Depolama sıcaklığı (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Dinamik aralık (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Güçlendirme voltajı (V) |
± 5 |
± 5 |
± 5 |
| 13 |
Durgunluk halindeki güç tüketimi (tam sıcaklık) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
Ağırlık (g) |
<290 |
<290 |
<290 |
Ürün Tanımı:
İnersyal açı hızı sensörüne giriş
En son ürünümüz birİnersyal açı hızı sensörüBu kurum,Optik Sagnac etkisiBu ölçümler sensörün yönelimine duyarlı olan eksen boyunca yapılır.
Teknik mekanizma
Temel işlevsellik,dijital kapalı döngü algılama devresineBu karmaşık devreler, saat yönünde ışığın optik yol uzunluğundaki farkı aktif olarak çıkarır.Farklılık taşıyıcının fiziksel açısal hızı sonucu ortaya çıkar.Bunun sonucunda, optik yolla ilişkili voltaj sinyali dikkatlice modüle edilir ve demodüle edilir.
Ayrıca, cihaz içinde kapalı döngü geri bildirim ve kontrolün sağlam bir sistemi uygulanmaktadır.Gerçek zamanlı açısal hız sinyali algılama, böylece dinamik ortamlarda güvenilir ve doğru performans sunar.
Özellikleri ve Faydaları
Sensör birbirine bağlı iki parçadan oluşur.Optik açı hızına duyarlı birim, diğeri desinyal algılama modülüBirlikte, değerli veriler sağlarlar. Sensör,Tek eksenli açı artışıEk olarak,İç sıcaklıkÖzel çalışma koşulları için çok önemli olabilir.
Özellikleri:
- Ürün Adı: Elektronik Giroskop Sensörü
- Ağırlık (g): <290
- Ölçek faktörü tekrarlanabilirliği (ppm): ≤10
- Dinamik aralığı (°) /s: ±500
- Durgunluk halinde güç tüketimi (tam sıcaklık) (W): <4
- Önyargı sürüklenmesi (°) / saat (10s düz, sabit sıcaklık): ≤0.03
- Teknoloji: fiber optik gyros
- Tip: Jiro
- Tasarım: fiber optik jiroskop
Teknik parametreler:
| - Hayır. |
Test öğesi |
H |
M |
L |
| 1 |
Boyutlar (mm) |
70×70×32 |
70×70×32 |
70×70×32 |
| 2 |
Başlama saati (ler) |
5 |
5 |
5 |
| 3 |
Bias drift (°) / h (10s ve 100s düzeltme, sabit sıcaklık) |
≤0,03 ((10s)
≤0.01 ((100s)
|
≤0.05 |
≤0.3 |
| 4 |
Bias drift (°) / h (10s düzeltme) -45 ~ + 70°C |
≤0.1 |
≤0.15 |
≤0.5 |
| 5 |
Tarafsızlık tekrarlanabilirliği (°) / saat |
≤0.03 |
≤0.05 |
≤0.3 |
| 6 |
Rastgele yürüyüş katsayısı(o)/h1/2 |
≤0.005 |
≤0.01 |
≤0.02 |
| 7 |
Ölçek faktörünün doğrusal olmaması (ppm) |
≤10 |
≤20 |
≤50 |
| 8 |
Ölçek faktörü tekrarlanabilirliği (ppm) |
≤10 |
≤20 |
≤50 |
| 9 |
Çalışma sıcaklığı (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Depolama sıcaklığı (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Dinamik aralık (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Güçlendirme voltajı (V) |
± 5 |
± 5 |
± 5 |
| 13 |
Durgunluk halindeki güç tüketimi (tam sıcaklık) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
Ağırlık (g) |
<290 |
<290 |
<290 |
Boyutları:
Uygulamalar:
Ürünün Uygulama Alanı
Ürün yelpazemiz çeşitli kullanımlara hizmet etmek için tasarlanmıştır.
- Fotoelektrik vinçler:Yüksek hassasiyet ve kontrol için fotoelektrik teknolojisini kullanan vinç sistemleriyle entegre olmak için mükemmel.
- Çubuk Uygulamaları:Güvenilir ve yüksek performanslı bileşenler gerektiren çeşitli vinç işlemleri için idealdir.
- Uçan platformlar:Yüksek yüksekliklerde istikrar ve kontrolü korumaya yardımcı olan hava çalışma platformlarıyla uyumludur.
Ürünlerimiz ayrıca aşağıdaki sektörlerde de uygulanmaktadır:
- İnersyal Navigasyon Sistemleri:Yön ve konumu belirlemek için kritik olan bu sistemler, ürünlerimizin doğruluğundan ve güvenilirliğinden büyük ölçüde yararlanır.
- İnersyal ölçüm sistemleri:Ürünlerimiz hız, yönelim ve yerçekimi kuvvetlerini ölçen sistemlerin kapasitesini artırıyor.
- Optik ve fotoğraf aletleri:Ürün hattımızın hassasiyeti fotoğraf ve optik cihazlarının performansına katkıda bulunur.
- Platform istikrarı cihazları:Dayanıklılık gerektiren sistemler için gerekli olan ürünlerimiz, istikrarlı performans için gerekli desteği sağlar.
- İnersyal ölçüm cihazları:Tekliflerimiz hareket, ivme ve dönüşü tespit etmek ve ölçmek için kullanılan aletlerin ayrılmaz bileşenleridir.
