1.giriiş

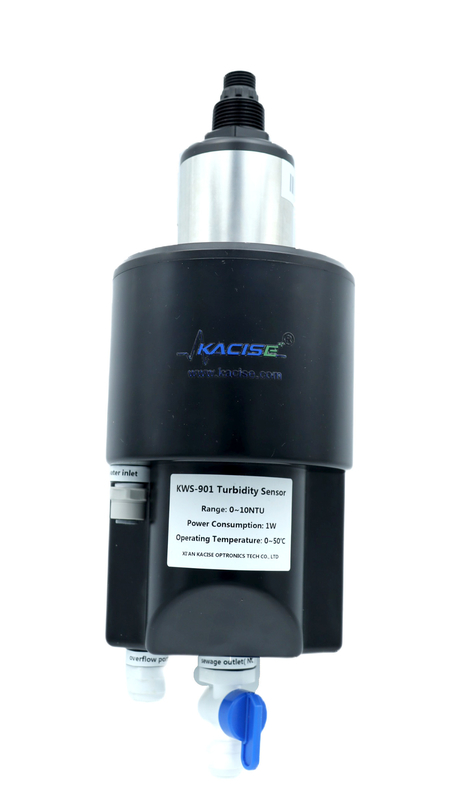

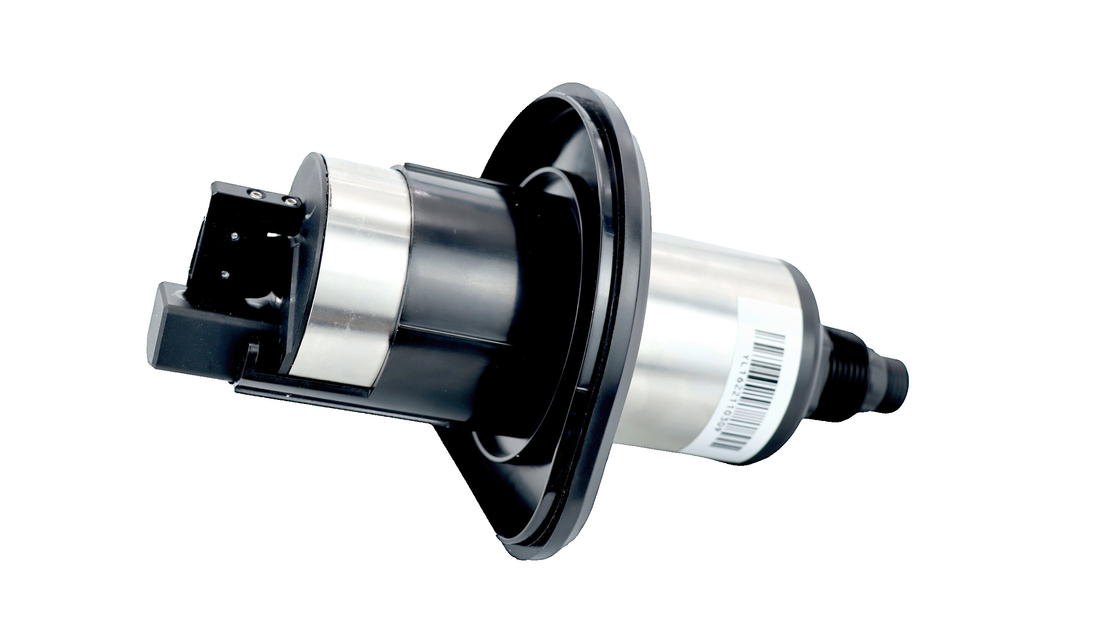

Düşük Aralıklı Türbidimetre, ultra düşük seviyeli, içme suyu kalitesinin çevrimiçi izlenmesi için tasarlanmıştır.
bulanıklık tespit sınırı, yüksek hassasiyetli ölçüm. Ekipmanın özellikleri şunlardır
uzun süre bakım gerektirmeyen, su tasarrufu sağlayan ve dijital çıkışlı. Uzaktan kumandayı destekler
bulut platformlarında ve mobil telefonlarda veri izleme ve RS485-Modbus iletişimi.
musluk suyu, ikincil su temini bulanıklığının çevrimiçi izlenmesinde yaygın olarak kullanılabilir,
boru şebekesi terminal suyu, doğrudan içme suyu, membran filtreli su, yüzme havuzu ve yüzey suyu.
2.Özellik
3.Sensör boyut diyagramı

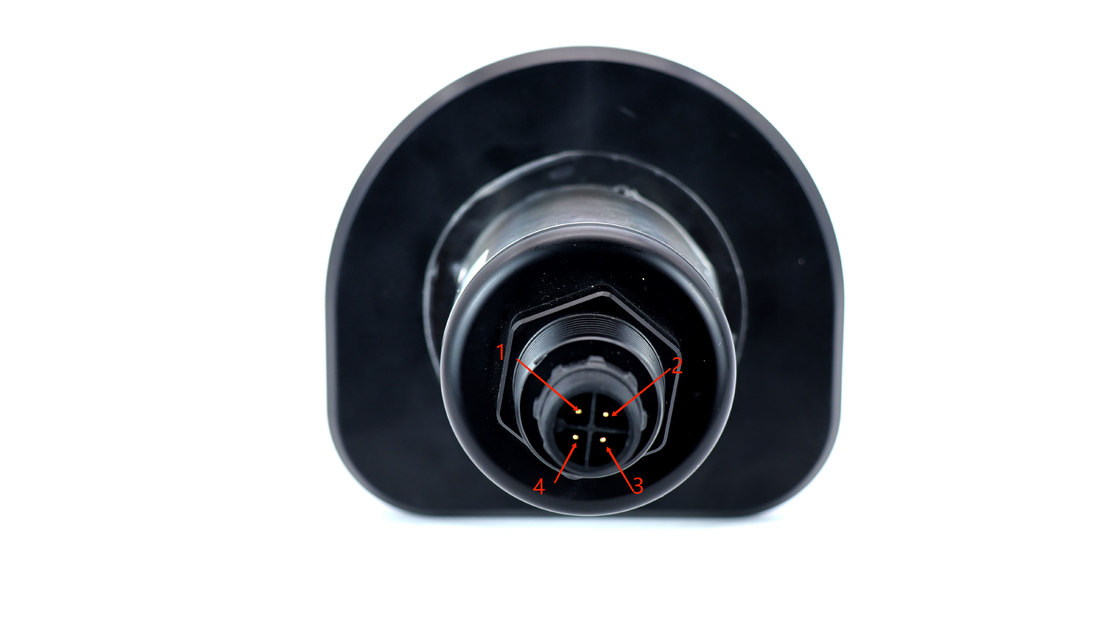

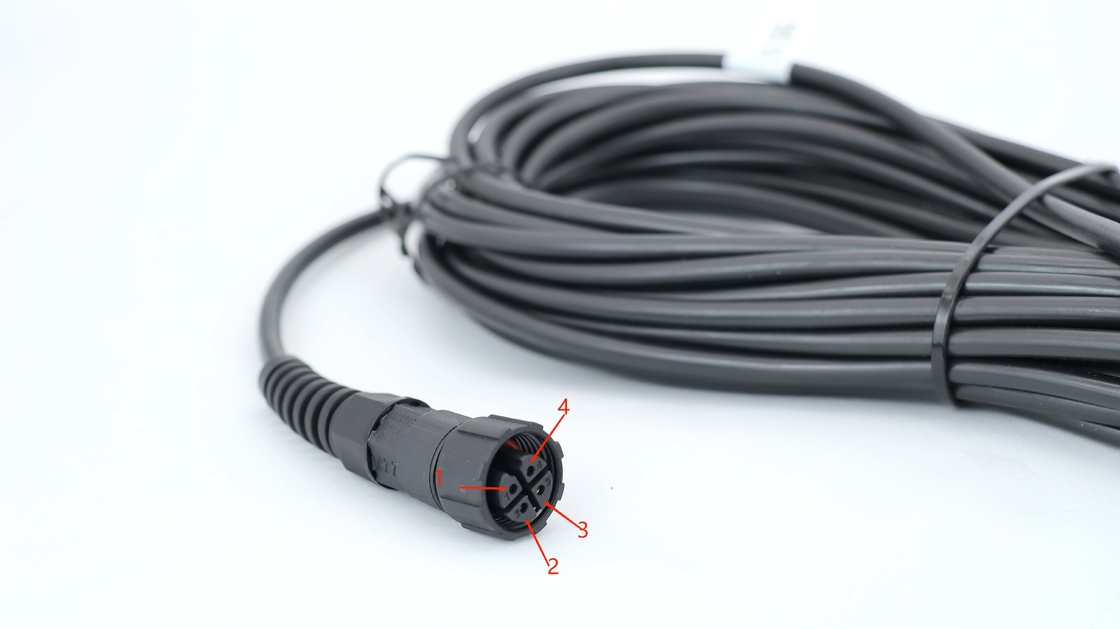

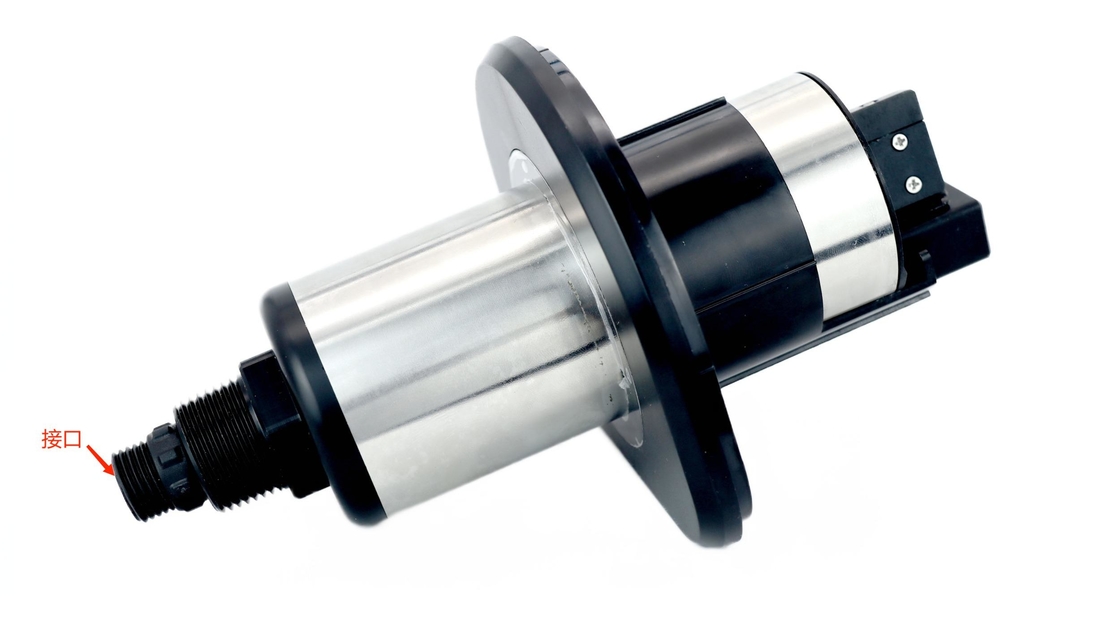

4. Kablo tanımı
4 telli AWG-24 veya AWG-26 koruma teli. OD=5,5mm
1, Kırmızı—Güç (VCC)
2, Beyaz—485 Tarih_B ( 485_B)
3, Yeşil—485 Tarih_A (485_A)
4, Siyah—Toprak (GND)
5, Çıplak tel—kalkan
5. Teknik Özellikler
İsim | Düşük Aralıklı Bulanıklık Sensörü |
Menzil | 0~10NTU |
Kesinlik | 0.01NTU veya ±2% (Daha büyüğünü alın) |
Çözünürlük | 0,001NTU |
Işık kaynağı | NEDEN OLMUŞ |
Güç Tüketimi | 0,6 W (Fırça kapalı), 1 W (Fırça çalışıyor) |
Güç | DC 12~24V,1A |
Akış Aralığı | 180~500mL/dakika |
Sıcaklık Aralığı | 0~50℃ |
Sensör Boyutu | Φ54.6mm*193.5mm |
Giriş Borusu | 2 Nokta PE Boru |
Tahliye borusu | 3 Nokta PE Boru |
Çıktı | Modbus RS485 |
sürdürmek | Kendi kendini temizleyen silecek |
Gövde malzemesi |
Su kanalı: PC+ABS Sensör:316L+POM |
Not:
1. Yukarıdaki teknik parametrelerin hepsi standart sıvı ortamındaki verilerdir.
2. Sensör ömrü ve bakım kalibrasyon sıklığı gerçek saha koşullarıyla ilgilidir.
6. Kurulum ve ekipman işletimi
6.1 Yapılandırma tablosu
Standart yapılandırma | Sayı | Notlar |
Düşük Aralıklı Türbidimetre | 1 | |
Akış hücresi | 1 | |
Montaj plakası | 1 | |
Su giriş hortumu/Tahliye hortumu/Taşma | 3 | |
Akış düzenleme cihazı | 1 | |
Kablo | 1 | 10m |
Verici | 1 | Seçenekler (standart değil) |
6.2 Kurulum Talimatları
6.2.1Sabit Kurulum
Orta düzlemi sabitlemek için Şekil (a) veya Şekil (b)'de gösterilen kurulum yöntemini seçin.
gerçek kurulum ortamı.
(a) Duvar montaj şeması (b) Arka panel montaj şeması (c) Montaj plakasının boyut ölçüsü
6.2.2 Kurulum önlemleri
① Arka panelin güvenli bir şekilde takıldığından emin olun;
② Lütfen sirkülasyon yuvasının güvenli bir şekilde sabitlendiğinden emin olun;
③ Lütfen su girişi, taşma ve kanalizasyon borularının yerinde sabitlendiğinden emin olun ve İki
noktalar, Üç nokta mavi tokalı klipsi sızıntıyı önleyecek şekilde pozisyona getirin.
④ Özel dikkat: Manuel tahliye vanası kapalı tutulmalı ve yalnızca temizlik amacıyla açılmalıdır.
ve daha sonra kapatıldı.
6.3 Su temini
(1)Suyu boşaltın
Giriş anahtarını açın, "akış düzenleme cihazını" kontrol edin ve ayarlayın, böylece giriş akış hızı
endeks gereksinimlerinin aralığında tutulması;
Atık su çıkışının manuel vanasının kapalı olduğunu teyit edin, akış üst kapağını açın
tankını ve folikül cihazında başlangıç akışı olup olmadığını gözlemleyin. Akan su varsa,
normaldir ve akan su yoksa veya akış hızı çok yavaşsa, girişin kontrol edilip edilmediğini kontrol edin.
Su ve akış düzenleme cihazı normal şekilde ayarlanmıştır.
(2)Su depolama fonksiyonunu kontrol edin
Üst kapağı açın ve akış havuzunun ortasındaki silindirin haznesi sudur
depolama ve ölçüm havuzu. Suyun normal şekilde depolanıp depolanmadığını ve sıvı seviyesinin kontrol edilmesi
kalan ağızdan dökülene kadar yavaşça yükselir. Aynı zamanda, orada olup olmadığını kontrol edin
Ölçüm havuzundaki kirlilikler ve kalıntılar, aydınlatma ekipmanlarının yardımıyla
Bir el feneri, Eğer kirlilik varsa, suyu tekrar depolamadan önce boşaltın veya temizleyin.
(3)Bulanıklık probunu takın
Bulanıklık sensörünü üst kapağa yerleştirin ve üst kapak kart yuvasına vidalayın, ardından
tamamını akış havuzuna yerleştirin ve üst kapağı akış havuzu kapağına yakın yapın.
(4)Güçlendirme
Yukarıdaki işlem tamamlandıktan sonra sensör açılabilir ve edinim ile ölçüm yapılabilir.
protokol, verici, vb.
6.4 Kalibrasyon
Bulanıklık sensörü doğrudan takılabilir ve kullanılabilir, ikinci kalibrasyona gerek yoktur
ilk kurulum için. Müşterinin ihtiyacı varsa veya veri ofseti daha sonraki bir kurulumda bulunursa
bakım, firmamız tek nokta için su numunesi olarak musluk suyunun kullanılmasını önermektedir
Kalibrasyon ve kalibrasyon parametreleri ana bilgisayarımız aracılığıyla veya
iletişim protokol kayıt biçimi.
7. Bakım programı ve yöntemleri
7.1Bakım döngüsü
Bakım görevi | Önerilen bakım sıklığı |
Sensör temizliği | Her ay |
Kalibrasyon sensörü | Her 1~2 ayda bir, Kullanım durumuna göre |
Akış hücresi temizliği | Her 1~2 ayda bir, Kullanım durumuna göre |
Temizleme fırçasını değiştirin | Her 6 ayda bir |
Doğru ölçümler için temizlik çok önemlidir.
7.1.1 Güç kaynağının normal olduğunu doğrulayın
Besleme voltajı DC'dir, voltaj değeri DC12-24V'dur ve voltaj sabittir
7.1.2 Gelen suyun normal olduğunu doğrulayın
Borudan su geliyor;
Gelen su sirkülasyon tankına akabilir;
Sirkülasyon tankının girişinde su taşması yok.
7.1.3 Düzgün drenajı kontrol edin
Gelen suyun normal olduğunun belirlenmesine dayanarak, sirkülasyon sıvı seviyesi
tank normaldir ve su taşması yoktur:
Muayene ekipmanlarında (arka panel, arka panel, iç sirkülasyon oluğu) su olup olmadığı,
Eğer su varsa, su durumundan önce var olan bu olgunun iki nedeni vardır,
birincisi su basıncı, su doğrudan sirkülasyon tankından taşar, ikincisi zayıf
drenaj, sirkülasyon tankından suyun dökülmesine neden olur, su basıncının çok fazla olduğunu göz ardı edebilirsek
büyük, drenajı zayıf.
7.2 Prob Bakımı
7.2.1 Sensörü temizleyin
Ölçüm cihazını kapatın, sensörü akış yuvasından çıkarın ve sensörü temizleyin.
Hafif bir deliği temizlerken, tercihen pamuklu bir bez kullanarak pamuklu çubukla temizlemeniz gerekir.
alkole batırılmış çubuk. Eğer alanda alkol yoksa kuru bir pamuklu çubuk kullanın, yoksa kağıt bir çubuk kullanın
havlu.
7.2.2 Işık kaynağını kontrol edin
Sensörü açın. Ölçüm durumuna girdikten sonra, sensörün optik portunu hizalayın
beyaz duvarla. Normalde, sensörden benzer şekilde aralıklı kırmızı noktalar gözlemleyebilirsiniz
Lazer işaretçiler ve çıplak gözle algılanan parlaklık, lazerin parlaklığından daha az olmamalıdır.
Lazer İşaretçiler. Işık kaynaklarının yaygın arıza durumları şunlardır:
a)Güç açıldıktan sonra herhangi bir değişiklik ve ışık emisyonu yok;
b)Kırmızı nokta koyu renklidir, lazer işaretçisinden çok daha az parlaktır;
c)Sensörün ışık deliğinin su lekelerinden arınmış olduğu doğrulandığında, kırmızı lekeler
yayılan, yoğunlaşmamış kırmızı parlak noktalar.
Işık kaynağı arızasında, sensör akış yuvasından çıkarılabilir ve geri gönderilebilir.
onarım ve kalibrasyon için üretici. Sensörü akış yuvasına geri takmadan önce,
Cihazı kapatmak gerekir; sirkülasyon yuvasına yerleştirdikten sonra hafifçe bastırın
yerine oturduğundan ve eğilmediğinden emin olmak için elinizle tutun.
Sensör cihazın yan tarafında yer almaktadır.
7.2.3 Sirkülasyon tankını temizleyin
Bir tüp fırça kullanarak akış tankını temizleyin ve tankın alt ve yan duvarlarının temiz olduğundan emin olun.
görünür tortulardan arındırılmış.
7.2.4 Çalışma Durumunu Kontrol Etme
Yukarıdaki bakım tamamlandıktan sonra, su alımı gibi rutin ölçüm çalışmaları yapılır.
ve prob toplama işlemi yeniden başlatılabilir ve ölçüm değeri gibi doğrulama çalışmaları
Saha gereksinimlerine göre karşılaştırma ve tek nokta kalibrasyonu yapılabilmektedir.
8. Sorun Giderme
Tablo 5-1'de yaygın sorunlara ilişkin semptomlar, olası nedenler ve önerilen çözümler listelenmiştir
Düşük Aralıklı Türbidimetre ile karşılaşıldı. Eğer semptomunuz lis değilse veya hiçbiri değilse
Çözümler sorununuzu çözer, lütfen bizimle iletişime geçiniz.
HATA | OLASI NEDEN | ÇÖZÜM |
Ölçülen değer Çok yüksek, çok düşük veya istikrarsızlık |
Anormal ışıklandırma sensörün |
Aydınlatma durumunu aşağıdakilere göre kontrol edin: kullanım talimatları |
Su depolama anomalisi |
Su girişi, su deposu ve geri kalanlar normal |
|
Hafif pencere bozulur |
Optik pencerenin temizleme etkisini kontrol edin ve temizleme fırçası. Temizleme fırçası aşınmışsa ve pencere yüzeyini düzgün bir şekilde kazıyamaz, temizleme fırçasını değiştirin |
|
Su yolu anormal |
Giriş akış hızı ayar yanlış |
Giriş akış hızını kontrol edin ve buna göre ayarlayın. ürün parametrelerine |
Zayıf akış taşma suyu |
Taşma portu ile pozitif bir düşüş sağlayın ve drenaj borusunun düzgün bir drenaj sağlaması ve taşmayı önle |
Tablo 5-1 Yaygın soruların listesi
9. Garanti Açıklaması
(1) Garanti süresi 1 yıldır (sarf malzemeleri hariç).
(2) Bu kalite güvencesi aşağıdaki durumları kapsamaz.
① Mücbir sebepler, doğal afetler, toplumsal huzursuzluk, savaş (ilan edilmiş veya edilmemiş) nedeniyle,
terörizm, savaş veya herhangi bir hükümet zorlamasının neden olduğu hasar.
②Kötüye kullanım, ihmal, kaza veya uygunsuz uygulama ve montaj sonucu oluşan hasarlar.
③Ürünlerin firmamıza geri gönderilmesi için gereken navlun bedelleri.
④Sözleşme kapsamındaki parçaların veya ürünlerin hızlandırılmış veya ekspres gönderimi için nakliye ücretleri
garanti.
⑤Garanti kapsamındaki onarımları yerel olarak gerçekleştirmek için seyahat edin.
(3) Bu garanti, firmamızın ürünlerine ilişkin olarak sağladığı garantinin tüm içeriğini kapsar.
① Bu garanti, garanti şartlarının nihai, eksiksiz ve münhasır bir beyanını oluşturur ve hiçbir kişi veya temsilci, bu garantiler adına başka garantiler oluşturmaya yetkili değildir.
Şirketimiz.
② Yukarıda açıklanan onarım, değiştirme veya ödeme iadesi çözümleri şunlardır:
Bu garantiyi ihlal etmeyen istisnai durumlar ve değiştirme veya iade etme çözümleri
ödemeler ürünlerimizin kendisi içindir. Sıkı sorumluluk veya diğer yasal teoriye dayanarak,
Şirket, arızalı bir ürünün veya ihmalkarlığın neden olduğu diğer herhangi bir hasardan sorumlu tutulamaz.
operasyon, bu koşullarla nedensel olarak ilişkili olan sonraki hasarlar da dahil olmak üzere.
10.İletişim protokolleri
RS485 iletişim protokolü MODBUS iletişim protokolünü kullanır ve sensörler
köle olarak kullanıldı.
Veri bayt biçimi.
Baud hızı | 9600 |
Başlangıç pozisyonu | 1 |
Veri bitleri | 8 |
Dur biti | 1 |
Kontrol rakamı | N |
Verileri oku ve yaz (standart MODBUS protokolü)
Varsayılan adres 0x01'dir, adres kayıt defteri tarafından değiştirilebilir
10.1 Veri okuma
Ana bilgisayar çağrısı (onaltılık)
01 03 00 00 00 01 84 0A
Kod | Fonksiyon Tanımı | Notlar |
01 | Aygıt Adresi | |
03 | Fonksiyon Kodu | |
00 00 | Başlangıç Adresi | Ayrıntılar için kayıt tablosuna bakın |
00 01 | Kayıt sayısı | Kayıtların uzunluğu (1 kayıt için 2 bayt) |
84 0A | CRC kontrol toplamı, ön düşük ve arka yüksek |
Köle cevabı (onaltılık)
01 03 02 00 xx xx xx
Kod | Fonksiyon Tanımı | Notlar |
01 | Aygıt Adresi | |
03 | Fonksiyon Kodu | |
02 | Okunan bayt sayısı | |
XXXX | Veri (ön düşük ve arka yüksek DCBA) | Ayrıntılar için kayıt tablosuna bakın |
XXXX | CRC kontrol toplamı, ön düşük ve arka yüksek |
10.2 Veri yazma
Ana bilgisayar çağrısı (onaltılık)
01 10 1B 00 00 01 02 01 00 0C C1
Kod | Fonksiyon Tanımı | Notlar |
01 | Aygıt Adresi | |
10 | Fonksiyon Kodu | |
1B 00 | Kayıt Adresi | Ayrıntılar için kayıt tablosuna bakın |
00 01 | Kayıt sayısı | Okunan kayıt sayısı |
02 | Bayt sayısı | Okunan kayıt sayısı x2 |
01 00 | Veri (ön düşük ve arka yüksek DCBA) | |
0C C1 | CRC kontrol toplamı, ön düşük ve arka yüksek |
Köle cevabı (onaltılık)
01 10 1B 00 00 01 07 2D
Kod | Fonksiyon Tanımı | Notlar |
01 | Aygıt Adresi | |
10 | Fonksiyon Kodu | |
1B 00 | Kayıt Adresi | Ayrıntılar için kayıt tablosuna bakın |
00 01 | Yazılan kayıtların sayısını döndürür | |
7D 2D | CRC kontrol toplamı (ön düşük ve arka yüksek) |
10.3 CRC Kontrol Toplamının Hesaplanması
(1) Bir 16 bitlik kaydı onaltılık FF (yani, tümü 1) olarak önceden ayarlayın ve bu kaydı CRC olarak adlandırın
kayıt olmak.
(2) İlk 8 bitlik ikili verinin (iletişim bilgilerinin ilk baytı da dahil) izo-orlanması
16 bitlik CRC kaydının alt 8 biti ile çerçeveyi (çerçeve) birleştirerek sonucu CRC kaydına yerleştirir,
verinin üst 8 bitini değiştirmeden bırakıyor.
(3) CRC kaydının içeriğini bir bit sağa (düşük tarafa doğru) kaydırarak doldurun.
En yüksek biti 0 ile işaretleyin ve sağa kaydırmadan sonra kaydırılan biti kontrol edin.
(4) Kaydırılan bit 0 ise: 3. adımı tekrarlayın (bir bit daha sağa kaydırın); kaydırılan bit 1 ise, CRC
iso-or için kayıt ve polinom A001 (1010 0000 0000 0001).
(5) Tüm 8 bitlik veri 8 kez sağa kaydırılıncaya kadar 3. ve 4. adımları tekrarlayın.
tamamı işlendi.
(6) İletişim bilgi çerçevesinin bir sonraki baytı için 2 ila 5 arasındaki adımları tekrarlayın.
(7) Bu kaydın tüm baytlarından sonra elde edilen 16 bitlik CRC kaydının yüksek ve düşük baytlarını değiştirin.
Yukarıdaki adımlara göre iletişim bilgi çerçevesi hesaplanmıştır.
(8) Son CRC kayıt içeriği aşağıdaki şekilde elde edilir: CRC kodu.
10.4 Kayıt Tablosu
Başlangıç adresi |
Emretmek Tanım |
Sayısı kayıtlar |
Veri biçimi (onaltılık) |
0x0700H |
Yazılımı edinin ve Donanım Rahip |
2 |
Toplam 4 bayt 00 ~ 01: donanım sürümü 02 ~ 03: yazılım sürümü Örneğin, 0101'i okumak 1.1'i temsil eder |
0x0900H | SN'yi al | 7 |
Toplam 14 bayt 00: ayrılmış 01 ~ 12: seri numarası 13: Ayrılmış Seri numarasının 12 baytı ASCII koduna göre, yani fabrika seri numarasına göre çevrilir |
0x1100H |
Kullanıcı Kalibrasyon K/B (okuma/yazma) |
4 |
Toplam 8 bayt 00~03:K 04~07: B Örneğin K'yi okumak için, 4 bayt veri olarak okuyun (ön tarafta düşük bit, DCBA biçimi, bu verileri kayan noktaya dönüştürmeniz gerekir, dönüştürme yöntemi için aşağıya bakın) Örneğin k'yi yazmak için k'yi 32 bitlik kayan noktaya dönüştürmemiz ve (DCBA formatında) yazmamız gerekir. |
0x1B00H |
Fırça güç açık başlangıç ayarları |
1 |
Toplam 2 bayt 00~01: 0x0000 güç verildiğinde başlamıyor 0x0100 Güç açma ve kendi kendine başlatma |
0x2600H |
Bulanıklık değeri kazanma |
2 |
Okuma bulanıklık değeri 4 bayt veridir. (Alt pozisyon önde, DCBA formatındadır ve bu verinin kayan noktalı sayıya dönüştürülmesi gerekir. Dönüştürme yöntemi aşağıda gösterilmiştir) |
0x3000H |
Cihaz adres(okuma ve yazma) |
1 |
Toplam 2 bayt 00~01: Aygıt adresi Aralık 1~254 arasında ayarlanabilir Örneğin elde edilen veri 02 00'dır (Alt pozisyon önde ise adresin 2 olduğu anlamına gelir) Örnek olarak 15 adresini alalım, o zaman 0F 00 İlgili adresi yazın (ön tarafta, alçakta) Mevcut aygıt adresi bilinmediğinde, mevcut aygıt adresini sormak için ortak bir aygıt adresi olarak FF'yi kullanabilirsiniz. |
0x3100H |
Fırça başlatma (sadece yazma) |
0 | 0 yazma uzunluğuna sahip bir yazma komutu gönder |
0x3200H |
Fırçalamak tekrarlanan başlangıç zaman ayarı (oku ve yazmak) |
1 |
Toplam 2 bayt 00~01: Zaman Örnek olarak okuma değeri 1E 00'ı (varsayılan) alalım, gerçek değer 0x001E'dir, yani 30 dakikadır. Örneğin 60 dakika yazmanız gerekiyorsa bunu yazma için 3C 00'a çevirin. |
10.5 Kayan nokta sayıları için dönüştürme algoritmaları
10.5.1 Kayan nokta sayılarını onaltılık sayılara dönüştürme
Adım 1: 17.625'in kayan nokta gösterimini ikili kayan nokta gösterimine dönüştürün
İlk olarak tam sayı kısmının ikili gösterimini bulun
17 = 16 + 1 = 1×24+ 0× 23+ 0×22+ 0×21+ 1×20
Yani tam sayı kısmı 17'nin ikili gösterimi 10001B'dir
Daha sonra kesirli kısmın ikili gösterimini bulun
0,625 = 0,5 + 0,125 = 1 x 2-1+ 0x2-2+ 1x20
Yani ondalık kısım 0.625'in ikili gösterimi 0.101B'dir
Yani 17.625'in ikili biçimdeki kayan nokta sayısı kayan nokta biçiminde ifade edildiğinde 10001.101B olur
Adım 2: Üssü bulmak için kaydır.
10001.101B'yi ondalık noktadan önce yalnızca bir basamak kalana kadar sola kaydırın ve 1.0001101B'yi elde edin ve 10001.101B = 1.0001101 B x 24Yani üstel kısım 4'tür ve 127'ye eklendiğinde 131 olur ve ikili gösterimi 10000011B'dir.
Adım 3: Son sayıyı hesaplayın
1.0001101B ondalık noktasından önceki 1'i kaldırmak, 0001101B son sayısını verir (çünkü ondalık noktasından önceki 1 1 olmalıdır, IEEE yalnızca ondalık noktasından sonrakinin kaydedilmesi gerektiğini belirtir). 23 bitlik son sayılar için önemli bir not: ilk bit (yani gizli bit) derlenmez. Gizli bit, genellikle 1 olarak ayarlanan ve bastırılan ayırıcının solundaki bittir.
Adım 4: Sembol bit tanımı
Pozitif bir sayının işaret basamağı 0, negatif bir sayının işaret basamağı 1'dir, dolayısıyla 17.625 sayısının işaret basamağı 0'dır.
Adım 5: Kayan noktaya dönüştürün
1 basamaklı işaret + 8 basamaklı üs + 23 basamaklı mantis
0 10000011 00011010000000000000000B (onaltılık sistemde 0x418D0000'a karşılık gelir)
10.5.2 Onaltılık sayıların kayan nokta sayılarına dönüştürülmesi
Adım 1: Onaltılık sayı 0x427B6666'yı ikili kayan nokta sayısı 0100 0010 0111 1011 0110 0110 0110 0110 0110B'ye işaret, üs ve mantis bitleri 0 10000100 11110110110110011001100110b'ye dönüştürün
1 basamaklı işaret + 8 basamaklı üs + 23 basamaklı mantis
İşaret biti S:
Dizin biti E: 10000100B = 1×27+0×26+0×25+0×24+1×23+0×22+0×20
=128+0+0+0+0+0+4+0+0=132
Son rakam M: 11110110110011001100110B = 8087142
Adım 2: Kayan nokta sayılarının hesaplanması
D =(-1)5×(1,0=M/223) ×2E-127
= (-1)0×(1.0+8087142/223) ×2132-127
= 1 x 1.964062452316284 x 32
= 62,85
Sorgularınızı doğrudan bize gönderin.
