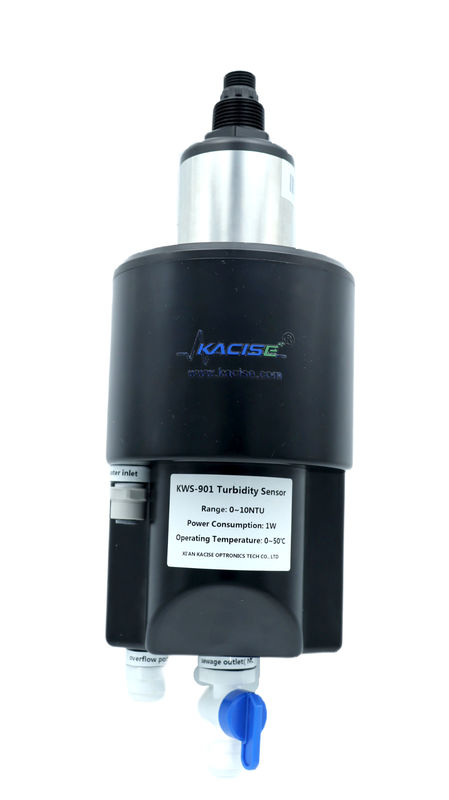

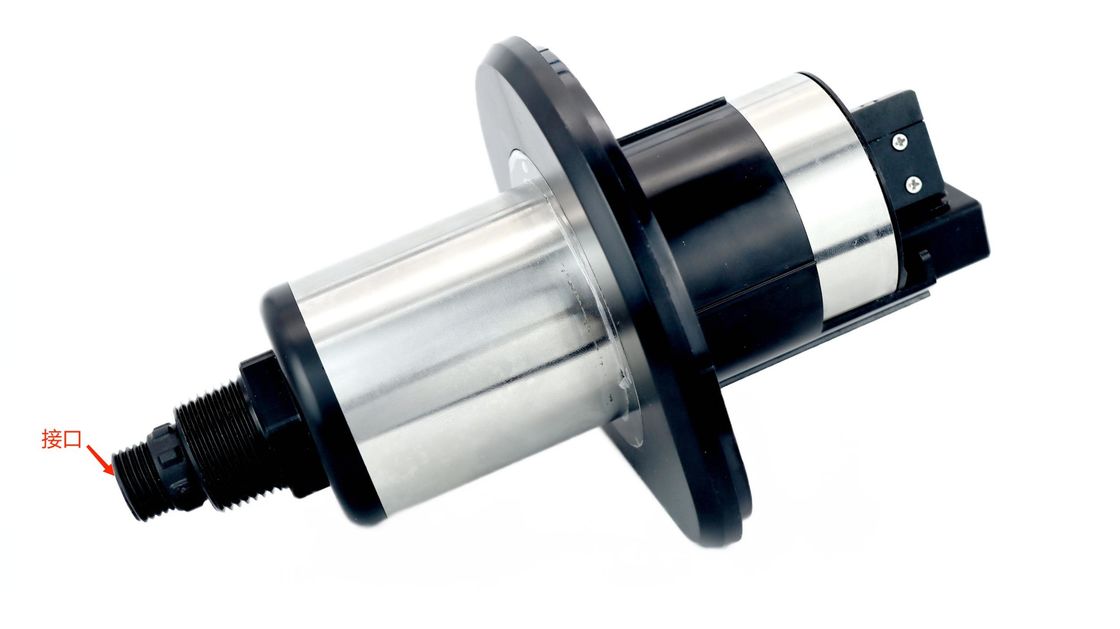

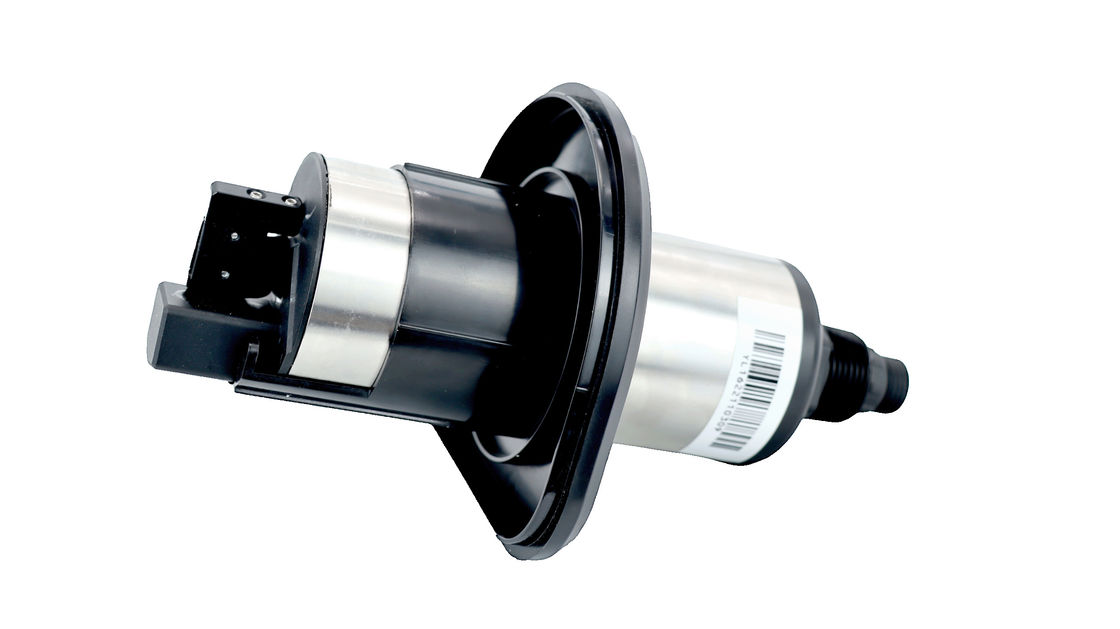

0 ~ 10NTU aralığı, kendi kendini temizleyen silgi ve su kalitesi izleme için Modbus RS485 çıkışı ile düşük menzilli karartma sensörü

Düşük Aralıklı Türbidimetre, ultra düşük bulanıklık algılama limiti ve yüksek hassasiyetli ölçüm ile içme suyu kalitesinin çevrimiçi izlenmesi içindir. Ekipman, bakım gerektirmeden uzun süre çalışma, su tasarrufu sağlayan çalışma ve dijital çıkış özelliklerine sahiptir. Bulut platformları ve cep telefonlarında uzaktan veri izlemeyi ve RS485-Modbus iletişimini destekler. Musluk suyu, ikincil su temini, boru ağı terminal suyu, doğrudan içme suyu, membran filtreli su, yüzme havuzu ve yüzey suyunun bulanıklığının çevrimiçi izlenmesinde yaygın olarak kullanılabilir.

• Ultra düşük bulanıklık algılama sınırı
• yüksek doğruluklu anket
• Ekipman uzun süre bakım gerektirmez
• Su tasarrufu sağlayan çalışma ve dijital çıkış
• Bulut platformlarında ve cep telefonlarında uzaktan veri izlemeyi destekler
• RS-485, MODBUS protokolünü destekleyin
• Kendi geliştirdiği köpük giderici, ölçüm ünitesi, su kabarcıklarını etkili bir şekilde ortadan kaldırır
• Sensör, ışık penceresini etkili bir şekilde temizleyebilen bir temizleme fırçasıyla birlikte gelir
• Çevrimiçi bulanıklık analizörü standart 90° saçılma yöntemini kullanır

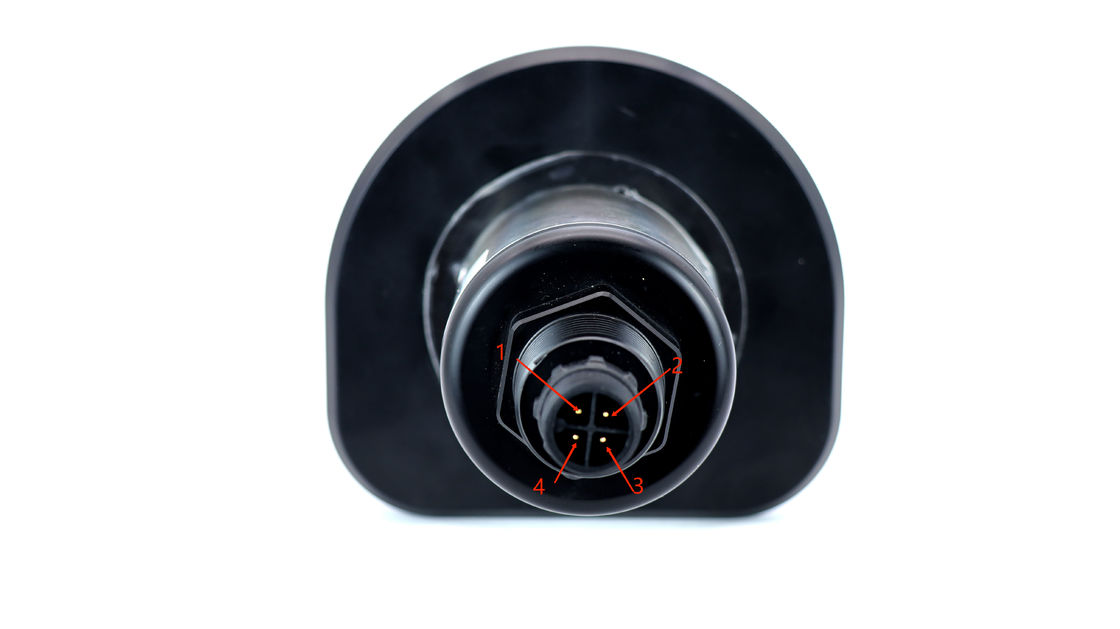

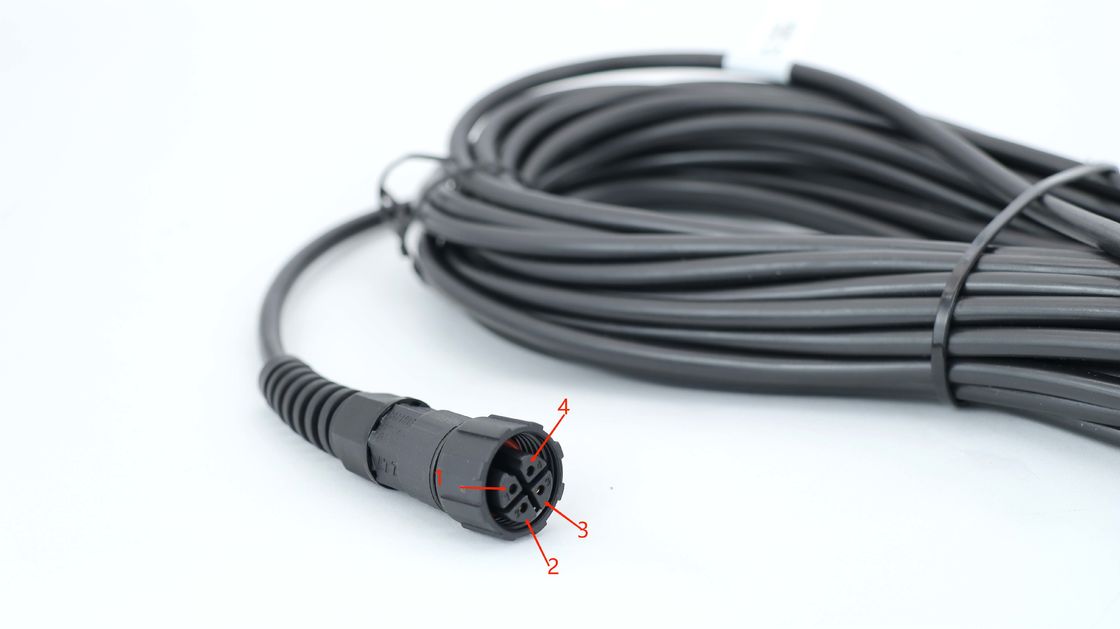

4 telli AWG-24 veya AWG-26 koruyucu kablo. Dış çap=5,5 mm

1. Kırmızı—Güç (VCC)
2. Beyaz—485 Tarih_B ( 485_B)
3. Yeşil—485 Date_A (485_A)
4. Siyah—Zemin (GND)
5. Çıplak tel — kalkan

Orta düzlemi gerçek kurulum ortamına göre sabitlemek için Şekil (a) veya Şekil (b)'de gösterilen kurulum yöntemini seçin.

(a)Duvar montaj şeması (b) arka panel montaj şeması (c)Montaj plakasının boyut boyutu

1. Arka panelin güvenli bir şekilde takıldığından emin olun;
2. Lütfen sirkülasyon yuvasının güvenli bir şekilde sıkıştırıldığından emin olun;
3. Lütfen su girişi, taşma ve kanalizasyon borularının yerine sıkıştığından ve sızıntıyı önlemek için iki nokta, üç nokta mavi tokanın yerine takıldığından emin olun.
4. Özel dikkat: Manuel tahliye vanası kapalı tutulmalı ve yalnızca temizlik amacıyla açılmalı ve daha sonra kapatılmalıdır.

(1)Suyu boşaltın

Giriş anahtarını açın, "akış düzenleme cihazını" kontrol edin ve ayarlayın, böylece giriş akış hızı indeks gereksinimleri aralığında tutulur;

Kanalizasyon çıkışının manuel valfinin kapalı olduğunu doğrulayın, akış tankının üst kapağını açın ve folikül cihazında akış başlatılıp başlatılmadığını gözlemleyin. Akan su varsa normaldir, akan su yoksa veya akış hızı çok yavaşsa giriş suyu ve akış düzenleyici cihazın normal ayarda olup olmadığını kontrol edin.

(2)Su depolama fonksiyonunu kontrol edin

Üst kapağı açın, silindirin akış havuzunun ortasındaki haznesi su depolama ve ölçüm havuzudur. Suyun normal şekilde depolanıp depolanmadığını ve sıvı seviyesinin kalan ağızdan dökülene kadar yavaş yavaş yükselip yükselmediğini kontrol edin. Aynı zamanda ölçüm havuzunda kirlilik ve kalıntı olup olmadığını el feneri gibi aydınlatma ekipmanları yardımıyla kontrol edin, kirlilikler varsa boşaltın veya tekrar su depolamadan önce uzaklaştırın.

(3)Bulanıklık probunu takın

Bulanıklık sensörünü üst kapağa takıp üst kapak kartı yuvasına vidalayın, ardından tamamını akış havuzuna yerleştirip üst kapağı akış havuzu kapağına yakın hale getirin.

(4)Güç verme

Yukarıdaki işlemi tamamladıktan sonra sensör açılabilir ve toplama protokolü, verici vb. aracılığıyla ölçülebilir.

Bulanıklık sensörü doğrudan kurulabilir ve kullanılabilir ve ilk kurulum için ikinci kalibrasyon gerekli değildir. Müşterinin ihtiyaç duyması veya sonraki bakımda veri ofsetinin bulunması durumunda firmamız, tek nokta kalibrasyonu için su örneği olarak musluk suyunun kullanılmasını önerir ve kalibrasyon parametreleri ana bilgisayarımız aracılığıyla veya iletişim protokolü kaydı biçiminde yazılabilir.

Doğru okumaları sürdürmek için temizlik çok önemlidir.

Besleme voltajı DC, voltaj değeri DC12-24V ve voltaj stabildir

Borudan su var;

Gelen su sirkülasyon tankına akabilir;

Sirkülasyon tankının girişinde su taşması yok.

Gelen suyun normal olduğunun tespitine göre sirkülasyon tankının sıvı seviyesi normaldir ve su taşması yoktur:

Muayene ekipmanı (arka panel, arka panel, dahili sirkülasyon oluğu), su durumundan önce mevcut olan su varsa, bu olayın iki nedeni vardır, biri su basıncıdır, sirkülasyon tankından doğrudan su taşar, ikincisi zayıf drenaj, sirkülasyon tankından su dökülmesine neden olur, eğer su basıncının çok büyük olduğunu, zayıf drenajı göz ardı edersek.

Sayacı kapatın, sensörü akış yuvasından çıkarın ve sensörü temizleyin.

Işık deliğini temizlerken pamuklu çubukla, tercihen alkole batırılmış pamuklu çubukla temizlemeniz gerekir. Ortamda alkol yoksa kuru pamuklu çubuk, yoksa kağıt havlu kullanın.

Sensörü açın. Ölçüm durumuna girdikten sonra sensörün optik bağlantı noktasını beyaz duvarla hizalayın. Normalde lazer İşaretleyicilere benzer şekilde sensörden aralıklı kırmızı noktalar gözlemleyebilirsiniz ve çıplak gözle algılanan parlaklık, Lazer İşaretçilerden daha az olmamalıdır. Işık kaynaklarının ortak arıza durumları şunlardır:

1. Güç açıldıktan sonra değişiklik yok ve ışık emisyonu yok;
2. Kırmızı nokta karanlıktır ve bir lazer işaretleyiciden çok daha az parlaktır;
3. Sensörün ışık deliğinde su lekesi bulunmadığı doğrulandığında, konsantre kırmızı parlak noktalar yerine kırmızı lekeler yayılır.

Işık kaynağı arızasında sensör akış yuvasından çıkarılabilir ve onarım ve kalibrasyon için üreticiye geri gönderilebilir. Sensörü tekrar akış yuvasına yerleştirmeden önce cihazın kapatılması gerekir; Dolaşım yuvasına yerleştirdikten sonra elinizle hafifçe bastırarak yerine oturduğundan ve eğilmediğinden emin olun. Sensörün yerinde olup olmadığını cihazın yan tarafından gözlemleyebilirsiniz.

Bir tüp fırçası kullanarak akış tankını temizleyin ve tankın alt ve yan duvarlarının görünür tortulardan arınmış olduğundan emin olun.

Yukarıdaki bakım tamamlandıktan sonra su alımı ve prob toplama gibi rutin ölçüm çalışmaları yeniden başlatılabilir ve saha gereksinimlerine göre ölçüm değeri karşılaştırması, tek nokta kalibrasyonu gibi doğrulama çalışmaları yapılabilir.

Tablo 5-1, Düşük Aralıklı Türbidimetrede karşılaşılan yaygın sorunların belirtilerini, olası nedenlerini ve önerilen çözümlerini listelemektedir. Belirtileriniz yoksa veya çözümlerden hiçbiri sorununuzu çözmüyorsa lütfen bizimle iletişime geçin.

Tablo 5-1 Sık sorulan soruların listesi

1. Garanti süresi 1 yıldır (sarf malzemeleri hariç).
2. Bu kalite güvencesi aşağıdaki durumları kapsamaz.
1. Mücbir sebepler, doğal afetler, sosyal huzursuzluk, savaş (ilan edilmiş veya ilan edilmemiş), terörizm, Savaş veya herhangi bir hükümet zorlamasından kaynaklanan hasar nedeniyle.
2. Yanlış kullanım, ihmal, kaza veya yanlış uygulama ve kurulumdan kaynaklanan hasarlar.
3. Malların firmamıza geri nakliyesi için navlun ücretleri.
4. Garanti kapsamındaki parça veya ürünlerin hızlandırılmış veya ekspres nakliyesi için nakliye ücretleri.
5. Garanti onarımlarını yerel olarak gerçekleştirmek için seyahat edin.
3. Bu garanti, firmamızın ürünlerine ilişkin sağladığı garantinin tüm içeriğini kapsamaktadır.
1. Bu garanti, garanti koşullarının nihai, eksiksiz ve münhasır beyanını teşkil etmektedir ve hiçbir kişi veya aracı, şirketimiz adına başka garantiler verme yetkisine sahip değildir.
2. Yukarıda açıklanan onarım, değiştirme veya ödeme iadesi çözümleri bu garantiyi ihlal etmeyen istisnai durumlardır ve değiştirme veya ödeme iadesi çözümleri ürünlerimize yöneliktir. Kusursuz sorumluluk veya diğer yasal teoriye dayanarak şirketimiz, bu koşullarla nedensel olarak bağlantılı olan sonraki hasarlar da dahil olmak üzere, kusurlu bir üründen veya ihmalkar çalıştırmadan kaynaklanan diğer hiçbir hasardan sorumlu olmayacaktır.

RS485 iletişim protokolü MODBUS iletişim protokolünü kullanır ve sensörler köle olarak kullanılır.

Veri bayt formatı.

Verileri okuyun ve yazın (standart MODBUS protokolü)

Varsayılan adres 0x01'dir, adres kayıt yoluyla değiştirilebilir

Toplantı sahibi çağrısı (onaltılık)

01 03 00 00 00 01 84 0A

Köle yanıtı (onaltılık)

01 03 02 00 xx xx xx xx

Toplantı sahibi çağrısı (onaltılık)

01 10 1B 00 00 01 02 01 00 0C C1

Köle yanıtı (onaltılık)

01 10 1B 00 00 01 07 2D

1. Bir 16 bitlik kaydı onaltılık FF (yani tümü 1'ler) olarak önceden ayarlayın ve bu kaydı CRC kaydı olarak adlandırın.
2. İlk 8 bitlik ikili verinin (her ikisi de iletişim bilgi çerçevesinin ilk baytı) 16 bitlik CRC kaydının alt 8 bitiyle izo-orlanması ve sonucun CRC kaydına yerleştirilmesi, üst 8 bit verinin değişmeden bırakılması.
3. En yüksek biti 0 ile doldurmak için CRC kaydının içeriğini bir bit sağa (düşük tarafa doğru) kaydırın ve sağa kaydırmadan sonra dışarı kaydırılan biti kontrol edin.
4. Dışarı kaydırılan bit 0 ise: 3. adımı tekrarlayın (yeniden bir bit sağa kaydırın); kaydırılan bit 1 ise, izo-or için CRC kaydı ve polinom A001 (1010 0000 0000 0001).
5. 8 bitlik verinin tamamı bütünüyle işlenecek şekilde sağa kaydırma 8 kez yapılana kadar 3. ve 4. adımları tekrarlayın.
6. İletişim bilgi çerçevesinin bir sonraki baytı için 2'den 5'e kadar olan adımları tekrarlayın.
7. Bu iletişim bilgi çerçevesinin tüm baytları yukarıdaki adımlara göre hesaplandıktan sonra elde edilen 16 bitlik CRC kaydının yüksek ve düşük baytlarını değiştirin.
8. Nihai CRC kayıt içeriği şu şekilde elde edilir: CRC kodu.

Adım 1: 17.625'in kayan nokta gösterimini ikili kayan noktaya dönüştürün

Öncelikle tamsayı kısmının ikili gösterimini bulun.

17 = 16 + 1 = 1*2⁴+ 0* 2³+ 0*2²+ 0*2¹+ 1*2⁰

Yani 17 tamsayı kısmının ikili gösterimi 10001B'dir.

Daha sonra kesirli kısmın ikili gösterimini bulun

0,625= 0,5 + 0,125 = 1 x 2^-1+ 0x2^-2+ 1x2⁰

Yani 0,625 ondalık kısmının ikili gösterimi 0,101B'dir.

Yani kayan nokta biçiminde ifade edilen 17.625 için ikili biçimdeki kayan nokta sayısı 10001.101B'dir.

Adım 2: Üssü bulmak için kaydırın.

1.0001.101B'yi elde etmek için 10001.101B'yi virgülden önce tek bir basamak kalana kadar sola kaydırın ve 10001.101B = 1.0001101 B x 2⁴. Yani üstel kısım 4'tür ve bu sayı 127'ye eklendiğinde 131 olur ve bunun ikili gösterimi 10000011B'dir.

Adım 3: Bitiş numarasını hesaplayın

1.0001101B'nin ondalık noktasından önceki 1'in kaldırılması, sondaki 0001101B sayısını verir (ondalık noktadan önceki 1'in 1 olması gerektiğinden, IEEE yalnızca ondalık noktadan sonrakinin kaydedilmesi gerektiğini belirtir). 23 bitlik son sayılar için önemli bir not: ilk bit (yani gizli bit) derlenmez. Gizli bit, genellikle 1'e ayarlanan ve bastırılan ayırıcının solundaki bittir.

Adım 4: Sembol bit tanımı

Pozitif bir sayının işaret basamağı 0'dır ve negatif bir sayının işaret basamağı 1'dir, yani 17.625'in işaret basamağı 0'dır.

Adım 5: Kayan noktaya dönüştürün

1 haneli işaret + 8 haneli üs + 23 haneli mantis

0 10000011 000110100000000000000000B (onaltılık sistemde 0x418D0000'e karşılık gelir)

Adım 1: Onaltılık sayı 0x427B6666'yı ikili kayan nokta sayısı 0100 0010 0111 1011 0110 0110 0110 0110 0110B'ye işaret, üs ve mantis bitlerine dönüştürün 0 10000100 11110110110110011001100110b

1 haneli işaret + 8 haneli üs + 23 haneli mantis

İşaret biti S:

Dizin biti E: 10000100B = 1*2⁷+0*2⁶+0*2⁵+0*2⁴+1*2³+0*2²+0*2⁰

=128+0+0+0+0+0+4+0+0=132

Son rakam M: 11110110110011001100110B = 8087142

Adım 2: Kayan nokta sayılarını hesaplama

D =(-1)⁵*(1,0=M/2²³) *2^E-127

= (-1)⁰*(1,0+8087142/2²³) *2^132-127

= 1x1,964062452316284x32

= 62,85
