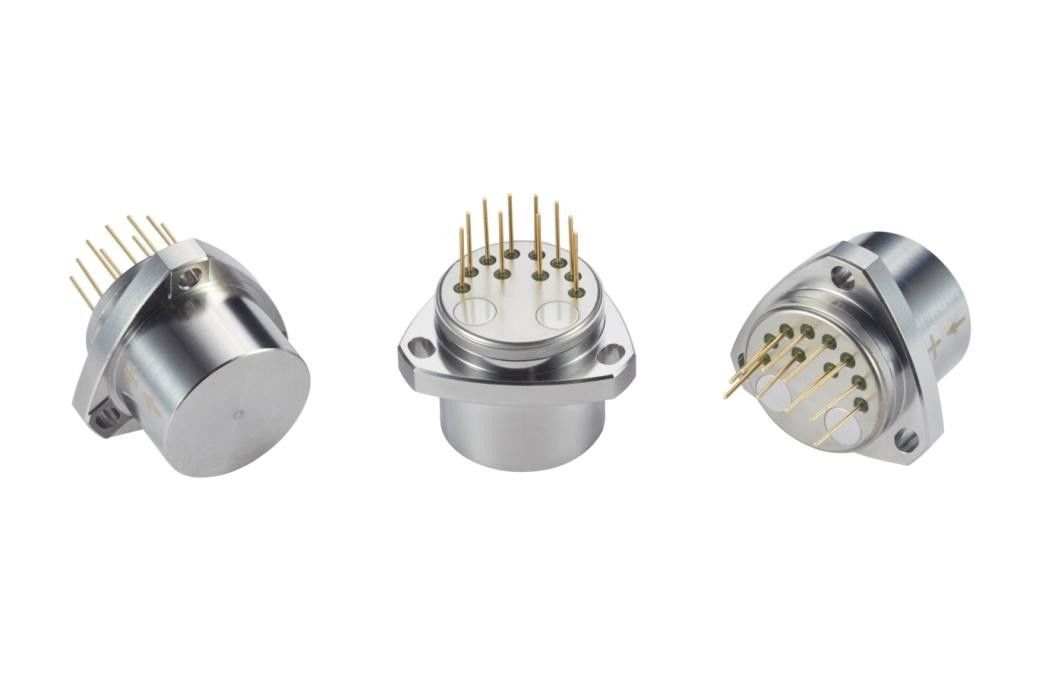

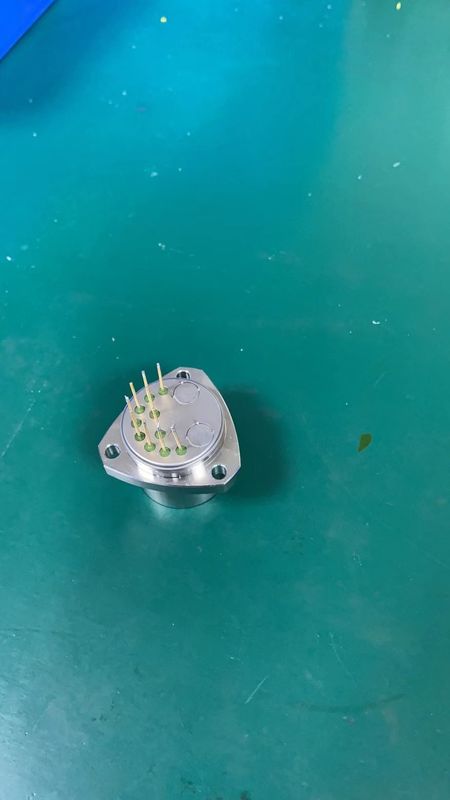

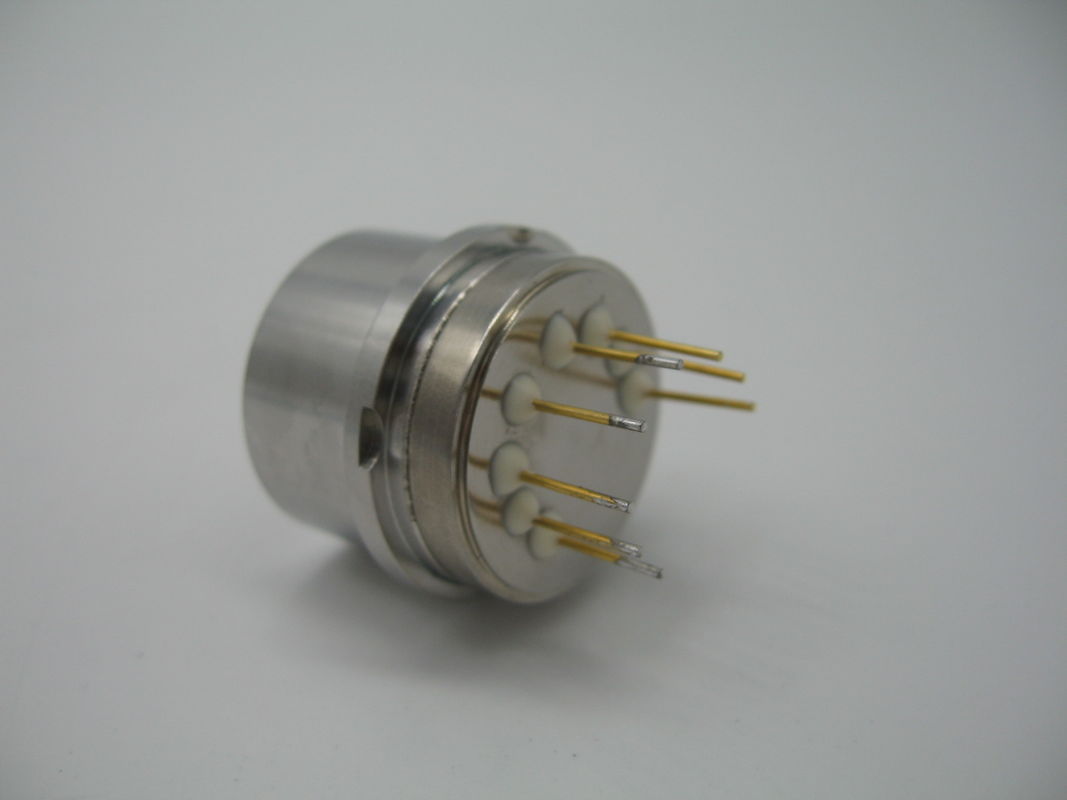

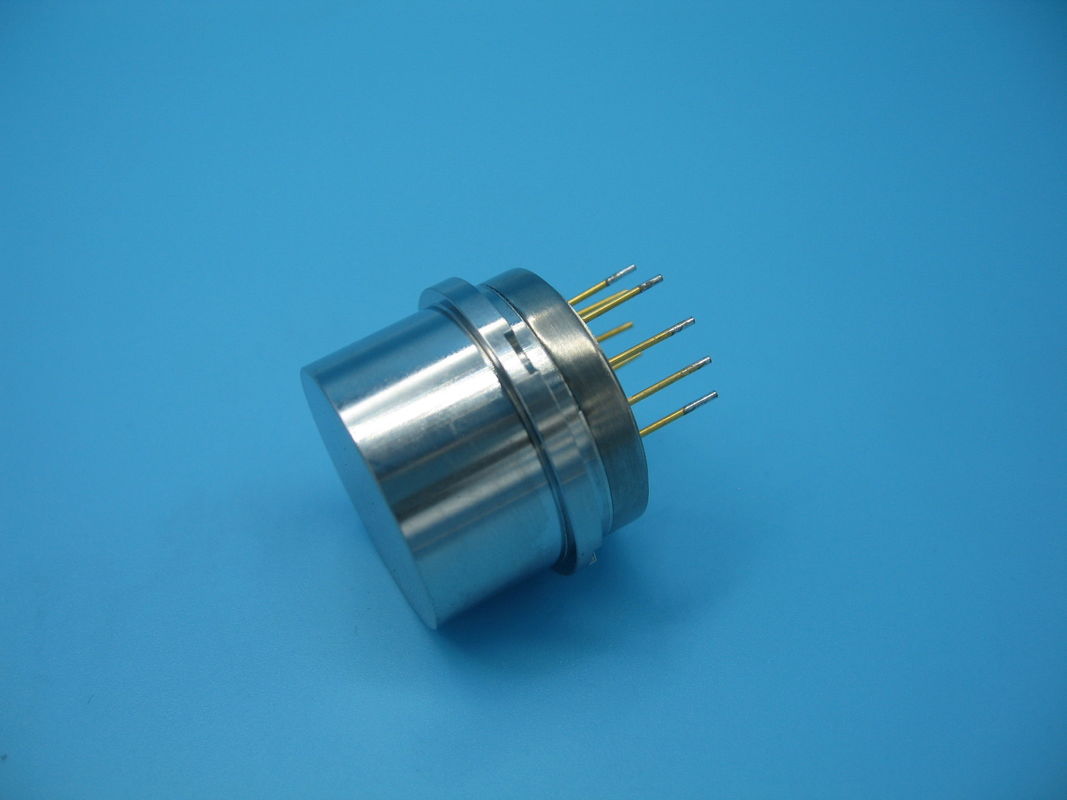

Köprü mühendisliğinde yüksek sıcaklık ve titreşime dayanıklı kuvars esnek ivme sensörü KSJB4 kullanılır
KSJB4 serisi kuvars esnek ivmeölçer, bir tür yüksek sıcaklık ve titreşim dirençli ivmeölçerdir, ürün mükemmel tekrarlanabilirliğe, başlatma performansına, yüksek sıcaklık direncine ve yüksek güvenilirliğe sahiptir, statik test veya dinamik test için kullanılabilir, aynı zamanda standart bir titreşim sensörüdür.
Ürün benzersiz yüksek sıcaklık ve sismik tasarım, paketleme teknolojisi ve özel devreyi benimser, ürünün çıkış akımı ölçülen ivmeyle orantılıdır, statik ve dinamik ivme ölçümü sağlar, kullanıcılar yüksek hassasiyetli çıktı elde etmek için hesaplama yoluyla uygun örnekleme direncini seçebilir ve ofset ve ölçek faktörü telafisi için kullanıcı ihtiyaçlarına göre sıcaklık sensöründe yerleşik olabilir. Ortam sıcaklığının etkisini azaltın. QA650, T185, T160, JAE serisi ürünleri yerinde değiştirebiliriz, ancak diğer şirketlerin ürünlerinden farklı olan, ivmeölçer ofset değerini ve ölçek faktörünü daha istikrarlı hale getirebilen ve bağımsız fikri mülkiyet haklarına sahip olan çift tork yapısını kullanıyoruz. Bu ürün 2010 yılından bu yana piyasaya sürülüyor ve teslimat sayısı binlere ulaştı. Yıllar süren uygulamadan sonra, özellikle petrol sondajı sondajı sırasında ölçüm için olgun bir ürün haline geldi.
Uygulama alanları: köprü, baraj, petrol kuyusu, kömür madeni eğim testi, yüksek hızlı demiryolu kontrolü, gemi stabilite kontrolü.
1. JB4-01 Yapısal boyutlar ve pin tanımı
2. JB4-02A ve JB4-03A Yapısal boyutlar ve pim tanımları
3. JB4-02B ve JB4-03B yapısal boyutları ve pin tanımları
(B Tipi ürün ana hatları şekil 1)
(B tipi ürün ana hatları şekil 2)
4. JB4-02C ve JB4-03C yapısal boyutları ve pim tanımları
5. JB4-02D ve JB4-03D yapı boyutu ve pin tanımı
Pin tanımı:
- Sinyal çıkışı
- hava
- güç -15V
- güç +15V
- güç ve sinyal topraklaması
- 6, 7, 8, boş
- 9, -9V veya pt1000
- 10, +9V veya pt1000
teknik parametreler:
| Sayı |
Parametreler |
KT-JB4-01 |
KT-JB4-02 |
KT-JB4-03 |
| 1 |
Kapsam |
±30g |
±30g |
±30g |
| 2 |
sapma değeri K0/K1 |
<10mg |
<15mg |
<15mg |
| 3 |
sapma değeri sentezi tekrarlanabilirliği σk0 (1σ, bir ay) |
<50μg |
<200μg |
<200μg |
| 4 |
sıcaklık katsayısı |
<50μg/°C |
<100μg/°C |
<100μg/°C |
| 5 |
ölçek faktörü K1 |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
1,1~1,3mA/g |
| 6 |
Ölçek faktörü entegre tekrarlanabilirlik σk1/k1 (1σ,bir ay) |
<80 sayfa/dakika |
<150 sayfa/dakika |
<150 sayfa/dakika |
| 7 |
sapma değeri Sıcaklık katsayısı(Tüm sıcaklık bölgesinin ortalama değeri) |
<100ppm |
<200ppm |
<200ppm |
| 8 |
kurulum hatası |
<1500μrad |
<1500μrad |
<1500μrad |
| 9 |
Titreşim düzeltme hatası |
<30μg/g 2rms (50-500Hz) |
<100μg/g 2rms (50-500Hz) |
<100μg/g 2rms (50-500Hz) |
| 10 |
Gürültü |
<3000μg-rms (0-10000Hz) |
<3000μg-rms (0-10000Hz) |
<3000μg-rms (0-10000Hz) |
| 11 |
Çalışma sıcaklığı aralığı |
-55~96°C |
-55~155°C |
-55~180°C |
| 12 |
çarpmak |
500 gr 0,5ms |
1000 gr 0,5ms |
1000 gr 0,5ms |
| 13 |
Rastgele titreşim |
25 gr @30-500Hz |
25 gr @30-500Hz |
25 gr @30-500Hz |
| 14 |
çözünürlük oranı |
<10μg |
<10μg |
<10μg |
| 15 |
bant genişliği |
＞300Hz |
＞300Hz |
＞300Hz |
| 16 |
Akım tüketimi |
<20mA |
<20mA |
<20mA |
| 17 |
güç kaybı @ ±15VDC |
<480 mW |
<480 mW |
<480 mW |
| 18 |
Güç kaynağı |
±13 ila ±18V |
±13 ila ±18V |
±13 ila ±18V |
| 19 |
ağırlık |
<55g |
<55g |
<55g |
| 20 |
Montaj çapı |
Ф25mm |
Ф25mm |
Ф25mm |
| 21 |
yükseklik |
<21,5 mm |
<21,5 mm |
<21,5 mm |
| 22 |
Kabuk malzemeleri |
300 serisi Paslanmaz çelik |
300 serisi Paslanmaz çelik |
300 serisi Paslanmaz çelik |
Not:
- Ölçek faktörü kullanıcı gereksinimlerine göre ayarlanır;
- Sıcaklık sensörü: AD590, pt1000'e bölünmüştür,
- Test döngüsü: test için kullanıcı gereksinimlerine göre 1 ay, 3 ay, 6 ay, 12 aya bölünmüştür;
- Kullanıcı gereksinimlerine göre yükleyin; Boyutlar kullanıcı gereksinimlerine göre hafifçe ayarlanabilir ve diğer test gereksinimleri müşteri gereksinimlerine göre yapılabilir.
