Çok Kanallı Sensör Bağlantılı ve IP68 Korumalı 4-20mA Çıkışlı Ultrasonik Doppler Akış Ölçer

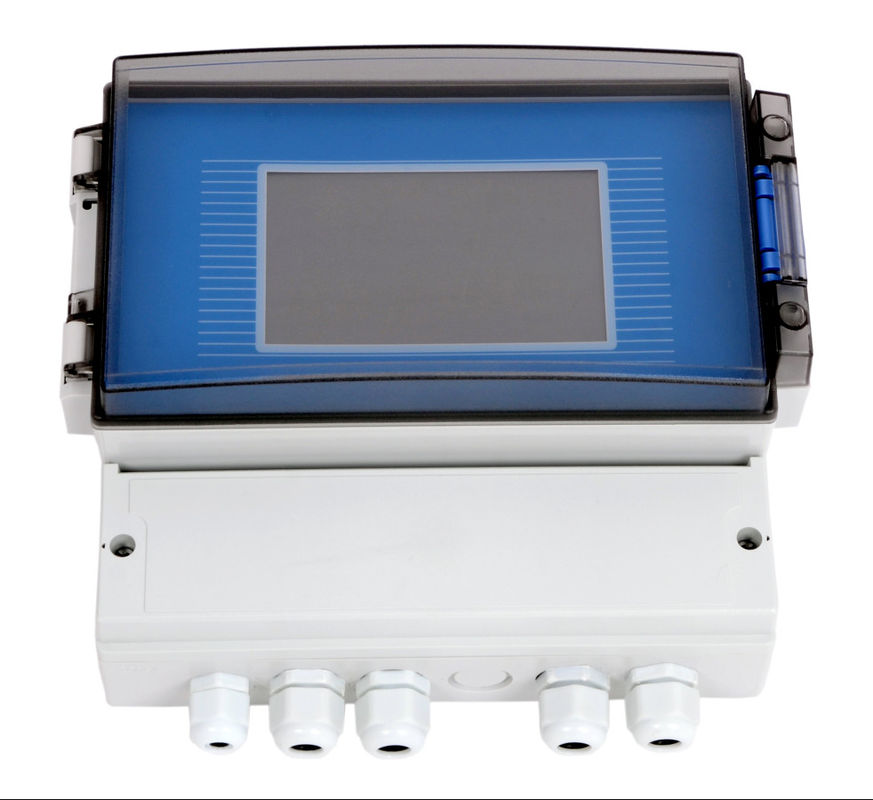

Çevrimiçi görüntüleyici sunucu, tek veya birden fazla Doppler akış ölçerine bağlanabilir, su kalitesi sensörlerine bağlanabilir, ölçülen değerleri görüntülemek, tarihsel verileri kaydetmek, görüntüler çekmek için kullanılabilir,ayarlanmış parametreler, çıkış iletişim akımı, harici RS485 iletişim ve röle çıkış kontrolü.

1. Akış, hız ve su seviyesinin çevrimiçi gösterimi
2. Su kalitesi parametreleri özelleştirilebilir
3. Destek AC ve DC güç kaynağı
4. 4-20mA akım destekler
5. Çok kanallı sensör bağlantısı
6. Standart kasa, duvara monte veya DIN35 rayına monte

Ürün akış hızını ultrasonik Doppler etkisi ilkesine göre ölçer ve basınç sensörü aracılığıyla su seviyesini ve sıcaklığını ölçebilir.Su geçirmez ve mühürleyici..

• Modbus iletişim protokolü ve RS485 otobüsü, el bilgisayarıyla iletişim kurmak için kullanılır.

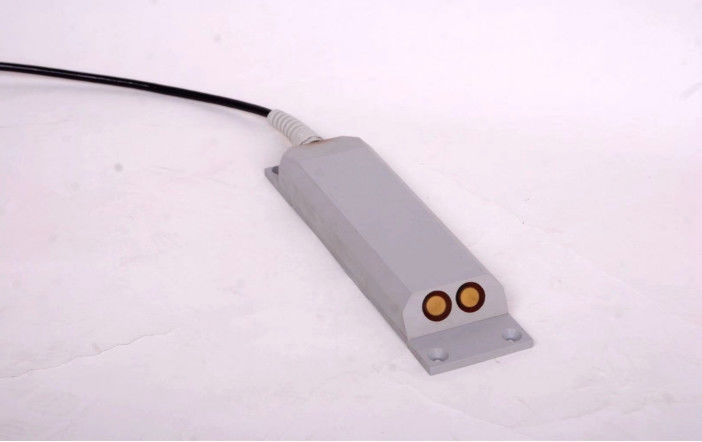

• Sualtı algılayıcı cihazı, metal tabanlı sabit cihazla kolayca monte edilebilir.
• Tüm ekipmanlar elektronik tasarımı, geniş voltajlı güç kaynağı, düşük güç tüketimi, mekanik parçalar yok.yüksek güvenilirlik ve güçlü müdahale karşıtı.
• Temiz sudan Sarı Nehir suyuna kadar çeşitli su ortamlarında uygulanabilir.

Doppler akış ölçer prensibi: Ultrasonik kaynak ve gözlemci göreceli hareket ederken, gözlemci tarafından alınan frekans ultrasonik kaynağın frekansından farklı olacaktır.Bu yüzden..., ultrasonik dönüştürücüye göre suyla hareket eden küçük parçacıklar ve kabarcıklar da dönüştürücünün alıcı frekansını değiştirecektir,ve suyun içinde süspansiyon hareket hızı artış ile artarBöylece, Doppler frekans kayması ölçülür ve Doppler akım ölçümünün noktasındaki suyun akış hızı ölçülür.Bu, akış bilgisini elde etmek için kanalın çapraz kesit alanıyla çarpılır..

Çünkü Doppler akış ölçümü suda ses yayılma hızını kullanır ve suda ses yayılma hızı su sıcaklığı ile yakından ilişkilidir.Cihazın sıcaklık ölçümü için yerleşik bir sıcaklık sensörü vardır., ve sonra ses hızını düzelt.

Seviye derinliği ölçümü, akış hızı sensörünün konumu ile sıvı seviyesi arasındaki mesafeyi ölçmek için bir basınç sensörü kullanır.

• Ölçüm türleri: nokta hızı, sıvı seviyesi, sıcaklık, akış hızı
• Koruma sınıfı: IP68
• Ölçme yöntemi: online
• Ölçüm prensibi: akustik Doppler yöntemi, hız alanı yöntemi
• Güç kaynağı: pil, güneş enerjisi, ağ enerjisi
• Çıkış sinyali: Modbus RS485
• Çıkış sinyali içeriği: nokta hızı, anlık akış, toplam akış, su seviyesi, sıcaklık
• Çıkış sinyali (dış güç kaynağı): 4 ~ 20mA
• 4 ~ 20mA Çıkış sinyali içeriği: anlık akış
• Sıvı pH gereksinimleri: pH 6 ~ 8
• Sıvı basıncı gereksinimi: Doğal ortamda 1 standart atmosfer
• Sürekli çalışma güç tüketimi:12V*65mA=12V*0.065A≈0.8W
