Doppler sensörüne dayalı boru ağı akışölçörü

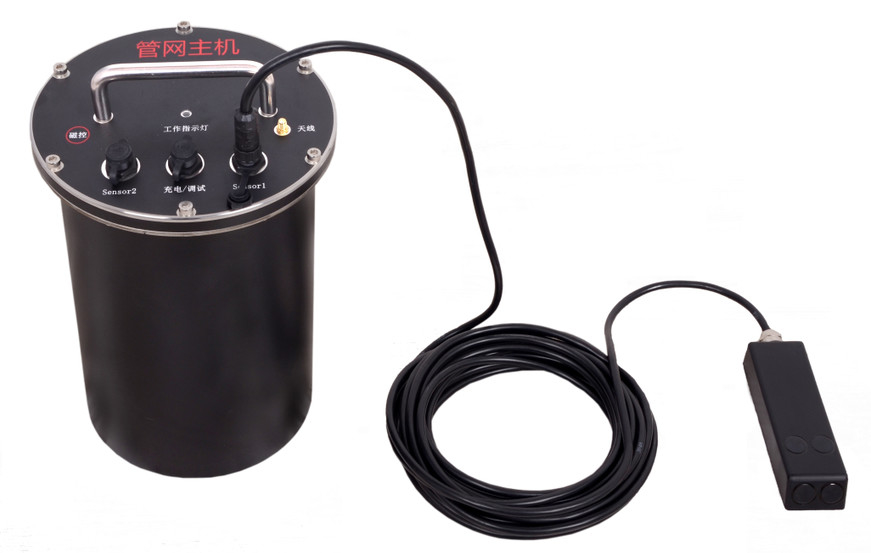

Boru hattı akış ölçerleri esas olarak kanalizasyon boru hattının ve yağmur suyu boru hattının hidrolojik parametrelerinin izlenmesi için kullanılır ve güneş enerjisi ve ağ güç kaynağı için uygun değildir.ve verilerin bulut platformuna aktarılması gerekiyorBoru ağının ana bilgisayarı büyük kapasiteli batarya, DTU ve düşük güç yönetimi devresi sağlar.

Karakteristik

(1) Destek akış hızı, anlık akış, birikken akış, sıvı seviyesi, sıcaklık

(2) Su kalitesi parametreleri özelleştirilebilir

(3) Toplama ve raporlama süresi ayarlanabilir

(4) 2 yıldan fazla süredir sürekli çalışmak

(5) Kurulum ve inşaat küçüktür.

(6) Çok kanallı sensör bağlantısı

(7) Tek kullanımlık yüksek kapasiteli batarya

1.Ürünlerin açıklaması

Ürün akış hızını ultrasonik Doppler etkisi ilkesine göre ölçer ve basınç sensörü ile su seviyesini ve sıcaklığını ölçer.Su geçirmez ve mühürleyici..

◆ Modbus iletişim protokolü ve RS485 otobüsü el bilgisayarıyla iletişim kurmak için kullanılır.

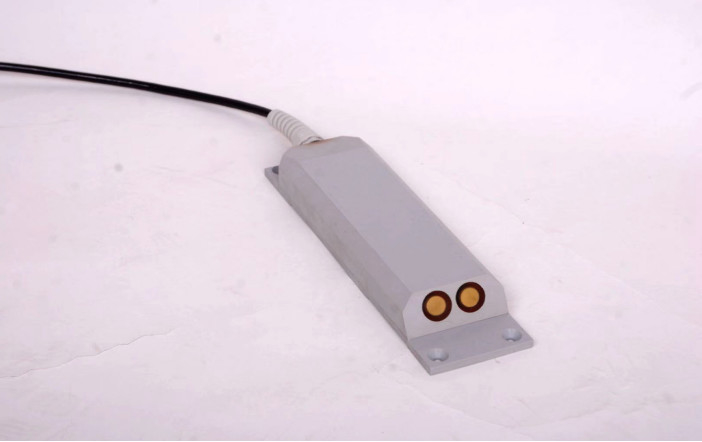

◆ Sualtı algılayıcı cihazı, metal tabanlı sabit cihazla kolayca monte edilebilir.

◆ Tüm cihazlar elektronik tasarımı, geniş voltajlı güç kaynağı, düşük güç tüketimi, mekanik parçaları yoktur.yüksek güvenilirlik ve güçlü müdahale karşıtı.

◆ Çok çeşitli uygulamalar: Saf sudan Sarı Nehir suyuna kadar çeşitli su ortamlarında uygulanabilir.

2.PÜrünün prensibi

Doppler akış ölçer prensibi: Ultrasonik kaynak ve gözlemci göreceli hareket ederken, gözlemci tarafından alınan frekans ultrasonik kaynağın frekansından farklı olacaktır.Bu yüzden..., ultrasonik dönüştürücüye göre suyla hareket eden küçük parçacıklar ve kabarcıklar da dönüştürücünün alıcı frekansını değiştirecektir,ve suyun içinde süspansiyon hareket hızı artış ile artarBöylece, Doppler frekans kayması ölçülür ve Doppler akım ölçümünün noktasındaki suyun akış hızı ölçülür.Bu, akış bilgisini elde etmek için kanalın çapraz kesit alanıyla çarpılır..

Çünkü Doppler akış ölçümü suda ses yayılma hızını kullanır ve suda ses yayılma hızı su sıcaklığı ile yakından ilişkilidir.Cihazın sıcaklık ölçümü için yerleşik bir sıcaklık sensörü vardır., ve sonra ses hızını düzelt.

Seviye derinliği ölçümü, akış hızı sensörünün konumu ile sıvı seviyesi arasındaki mesafeyi ölçmek için bir basınç sensörü kullanır.

3Ürün Parametresi

3.1 Ürün özellikleri

◆ Ölçüm türleri: nokta hızı, sıvı seviyesi, sıcaklık, akış hızı

◆ Koruma sınıfı: IP68

◆ Ölçme yöntemi: online

◆ Ölçme prensibi: akustik Doppler yöntemi, hız alanı yöntemi

◆ Enerji kaynağı: pil, güneş enerjisi, elektrik kaynağı

◆ Çıkış sinyali: Modbus RS485

◆ Çıkış sinyali içeriği: nokta hızı, anlık akış, toplu akış, su seviyesi, sıcaklık

◆ Çıkış sinyali (dış güç kaynağı): 4 ~ 20mA

◆ 4 ~ 20mA Çıkış sinyali içeriği: anlık akış

◆ Sıvı pH gereksinimleri: pH 6~8

◆ Sıvı basıncı gereksinimleri: Doğal ortamda 1 standart atmosfer

◆ Sürekli çalışma güç tüketimi:12V*65mA=12V*0.065A≈0.8W

3.2 Ölçüm Endeksi

3.3 Özellikler

4.ABaşvuru vakası
