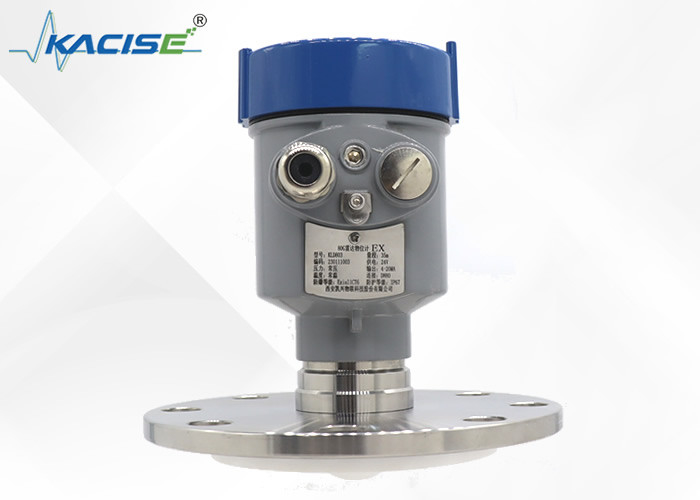

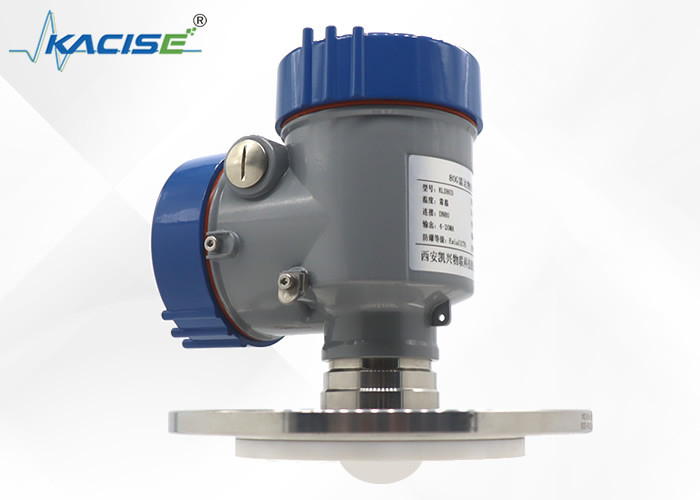

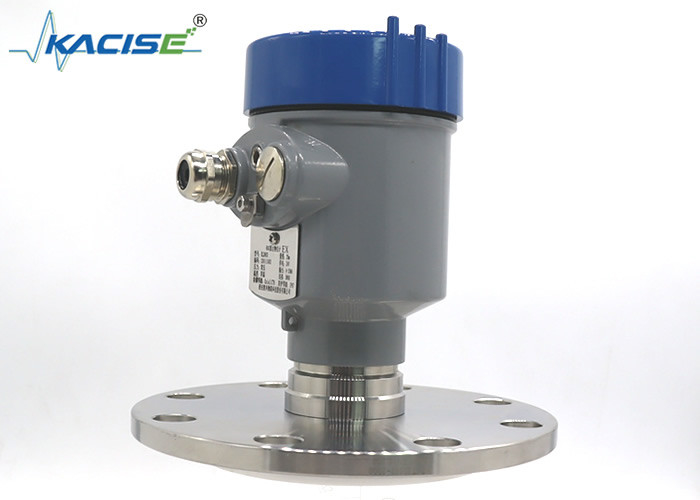

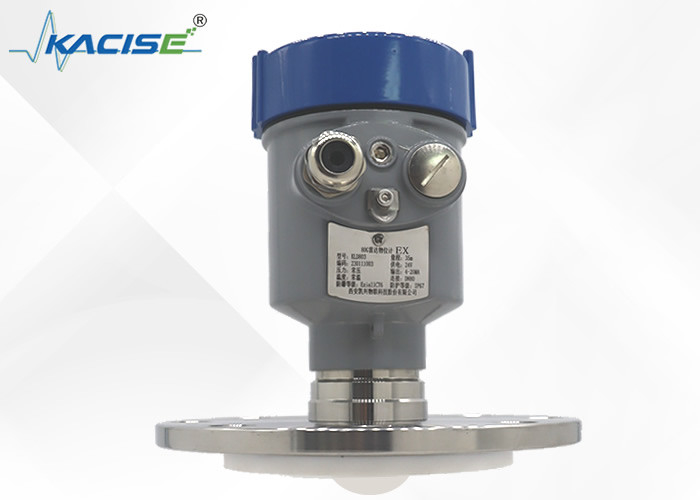

KLD803 Küçük kör nokta ile PTFE korozyon karşıtı radar seviye ölçer
Tanıtım
KLD803 PTFE korozyon karşıtı radar seviye ölçüm cihazı en zorlu seviye ölçüm gereksinimlerini karşılamak için tasarlanmış en son teknoloji cihazıdır.Bu da ona mükemmel korozyon karşıtı özellikler kazandırıyor.Bu, ölçümün kimyasal depolama tankları, atık su arıtma tesisleri,Geleneksel malzemelerin hızlı bir şekilde bozulduğu endüstriyel işleme tesisleri.
Bu radar seviye ölçümünün dikkat çekici özelliklerinden biri küçük kör noktasıdır.Bu, karmaşık tank geometrilerinde veya değişen dielektrik sabitlerine sahip maddelerle uğraşırken bile son derece doğru ve güvenilir ölçümler sağlayabileceği anlamına gelir.Küçük kör nokta hataları en aza indirir ve ölçüm cihazının sıvı veya katı seviyeyi hassas bir şekilde tespit edebilmesini sağlar. Kurulumu ve yapılandırması kolaydır,Mevcut süreç kontrol sistemlerine sorunsuz bir entegrasyon sağlayan, verimli operasyon ve envanter yönetimi için çok önemli olan gerçek zamanlı düzeyde veri sağlıyor.
Özellik
1Sürekli ve doğru ölçüm
Radar seviye ölçümünün ölçüm özellikleri nedeniyle çevre tarafından etkilenmez ve geniş bir uygulama yelpazesi vardır.ortamın yüzeyine dokunmaz, ve farklı ortamları doğru ve hızlı bir şekilde ölçebilir.
2Bu fonksiyon, müdahale yankısını bastırmakla ilgilidir.
Eklemlerden kaynaklanan müdahale yankıları ve radar seviye ölçümünün ışın aralığında besleme veya boşaltma gürültüsü, iç fuzzy mantık kontrolü tarafından otomatik olarak bastırılabilir.
3. Doğru ve güvenli enerji tasarrufu
Radar seviye ölçümü vakum ve basınç altında ölçülebilir ve doğru ve güvenli.Radar seviye ölçerinde kullanılan malzemelerin kimyasal ve mekanik özellikleri oldukça istikrarlıdır, ve malzemeler son derece çevre dostu olan geri dönüştürülebilir.
4Bakımsız ve güçlü bir işlevsellik.
Neredeyse rahatsız edilmez, ölçüm ortamı ile doğrudan temas etmez, vakum ölçümü, sıvı seviyesi ölçümü veya malzeme seviyesi ölçümü gibi hemen hemen her türlü durumda kullanılabilir,vb.Gelişmiş malzemelerin kullanımı nedeniyle son derece karmaşık kimyasal ve fiziksel koşullara dayanıklıdır ve doğru, çalıştırılabilir, uzun süreli kararlı analog veya dijital düzeyde sinyaller sağlayabilir.
5. Kolay bakım ve basit işletim
Radar seviye ölçümcüsü hata alarmı ve kendi kendine teşhis fonksiyonlarına sahiptir.hatayı zamanında tespit edip ortadan kaldırın, bakım ve kalibrasyonu daha uygun ve doğru hale getirir ve cihazın normal çalışmasını sağlar.
6Geniş bir uygulama yelpazesi, hemen hemen tüm ortamları ölçebilir.
Tank gövdesinin şeklinden, radar seviye ölçüm cihazı küresel tankların, yatay tankların, silindirli tankların, silindirli koni tanklarının vb. sıvı seviyesini ölçebilir; tank fonksiyonundan,depolama tanklarının ve tampon tanklarının sıvı seviyesini ölçebilir. , mikrodalga tüpleri ve kaydırma tüpleri sıvı seviyesini ölçmek için; ölçülen ortamdan sıvı, parçacıklar, çamur vb.
Spesifikasyon
| Orta |
güçlü koroziv sıvı, buhar, köpük |
| Ölçme aralığı |
0.1m10/20/30/60/100m |
| Süreç bağlantısı |
Flanş ≥ DN50 |
| Süreç sıcaklığı |
-40°C-130°C |
| Süreç basıncı |
-0,1 ∼2,5MPa |
| Anten boyutu |
34mm lens anten |
| Anten malzemesi |
PTFE |
| Doğruluk |
±2mm (35m'den küçük bir aralık)
±5 mm (35m ile 100m arasında bir aralık)
|
| Koruma sınıfı |
IP67 |
| Merkezi frekans |
80GHz |
| Atış açısı |
3° |
| Güç kaynağı |
İki tel /DC24V |
| |
Dört tel /DC12~24V |
| |
Dört tel /AC220V |
| Kaplama |
Alüminyum/ paslanmaz çelik |
| Sinyal çıkışı |
İki tel: 4...20mA/HART protokolü |
| |
Dört tel: 4...20mA/ RS485 Modbus |
Ürün Boyutu
Birim mm:
Kurulum Yöntemi
Flanş montajı
Flanş montajı kullanıldığında, cihaz ile tank arasındaki minimum mesafe
Duvar 200 mm olmalı.
1 veri düzlemi
2 damar merkezi veya simetri eksen
Yükseltme Tesisi
Radar dalgası, elektromanyetik dalganın özel bir biçimidir.Elektromanyetik dalgalar uzay buharı ve toz gibi müdahale kaynaklarına nüfuz edebilirÖlçülen ortamın iletkenliği ne kadar iyi veya dielektrik sabit ne kadar büyükse, yankı sinyalinin yansıma etkisi o kadar iyi olur.
Radar dalgasının frekansı ne kadar yüksekse, fırlatma açısı ne kadar küçükse, bölge birimi başına enerji (mıknatıs akışı veya alan gücü) ne kadar büyükse, dalganın zayıflaması o kadar küçüktür.ve radar seviye ölçüm cihazının ölçüm etkisi ne kadar iyi olursa.
Kurulum sırasında dikkat edilmesi gereken sorunlar
(1) Sıvı malzemeleri ölçerken, sensörün eksenleri ortamın yüzeyine diktir; katı malzemeleri ölçerkenSensör, katı ortamın bir yığın açısına sahip olduğu için belirli bir açıyla eğilmelidir..
(2) Yanlış yansımalardan kaçınmak için besleme bağlantısından kaçının.
(3) Sensör kemerli tankın merkezine monte edilmemelidir ( aksi takdirde sensör tarafından alınan sahte yankılar güçlenir), ayrıca tank duvarına çok yakın olarak da monte edilemez.ve kurulum pozisyonu tankın yarıçapının yarısı olmalıdır.
(4) Güçlü sarmal akımları olan yerlerde kurulmaktan kaçının. Örneğin: karıştırma veya güçlü kimyasal reaksiyonlar vb. nedeniyle, ölçüm için dalga kılavuzu veya bypass tüpü kullanılması önerilir.
(5) Sensör tüpün üzerine monte edilmişse, anten tüpten dışarı çıkmalıdır. Boynuzlu anten adaptörden en az 10 mm dışarı çıkmalıdır. Çubuk antenleri 100 veya 250 mm'ye kadar uzunluk alırlar.250 mm çapını ele alınBağlantı borusunun çapını arttırma yöntemi, bağlantı borusu tarafından üretilen müdahale yankısını azaltmak için kabul edilebilir.
