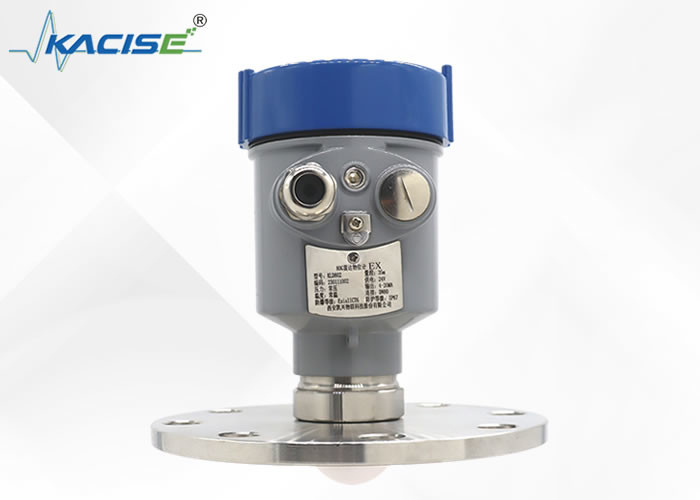

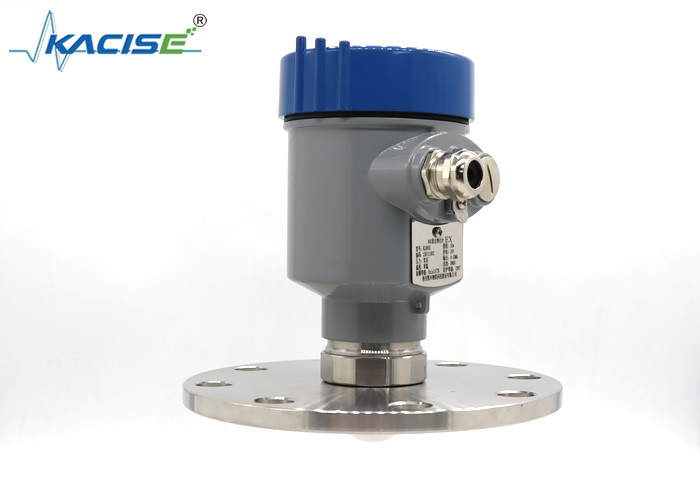

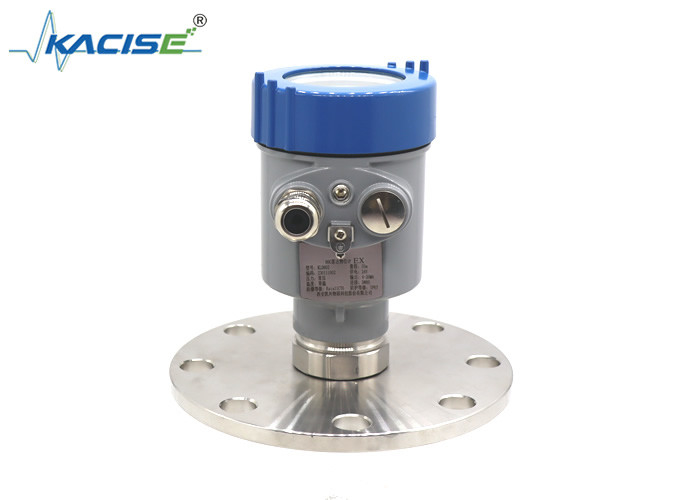

KLD802 Radar Level Sensor With Non Contact PTFE Lens Antenna For Continuous Level Measurement

Sürekli seviye ölçümü için temas dışı PTFE lensli antenli KLD802 Radar Seviyesi Sensörü

Tanıtım

KLD802 Radar Seviye Sensörü son derece gelişmiş bir cihazdır.Bu anten tasarımı, ölçülen maddeyle fiziksel temas gerektirmeden sürekli düzeyde ölçüm yapmayı sağlar.Özellikle doğruluk ve güvenilirliğin gerekli olduğu çok çeşitli uygulamalar için uygundur.Algılayıcı, elektromanyetik dalgalar yaymak için radar teknolojisini kullanır ve yansıtılan sinyalleri analiz ederek sıvı veya katı maddelerin seviyesini doğru bir şekilde belirlerDayanıklı yapısı ve hassas ölçüm yetenekleriyle çeşitli endüstriyel ortamlarda etkili bir şekilde çalışabilir.verimli süreç kontrolü ve envanter yönetimi için doğru ve gerçek zamanlı düzeyde veriler sağlamak.

Özellik

1Temassız ölçüm.
Ölçüm, sıcaklık, basınç veya toz yoğunluğu gibi ortam özelliklerinde veya işlem koşullarında değişikliklere maruz kalmaz.Kapları doldurma ve boşaltma gerekliliğini ortadan kaldırmak, cihazın çalıştırılması sırasında zaman tasarrufu ve cihazın neredeyse bakımsız hale getirilmesi.

2Büyük ölçüm aralığı ve küçük kör alan
Ölçüm aralığı 0.1 ~ 120m'dir, bu da temelde saha çalışma koşullarının ölçüm gereksinimlerini karşılar.

3Anten boyutu küçük, ışın açısı küçük ve odaklama yeteneği güçlüdür.
Tankın içindeki ortam için daha güçlü bir müdahale karşıtı yeteneğine sahiptir. Örneğin karıştırma, ısıtma bobinleri, baffles vb.tankta veya düz boruda ölçüm etkisi hala iyi.

4Yüksek hassasiyet.
Doğruluk ±2mm'ye ulaşabilir, bu da ölçme olmayan saha çalışma koşullarının doğruluk gereksinimlerini tam olarak karşılayabilir.

5Sinyal dalga uzunluğu kısa.
Toz, parçacık ve benzeri seviyelerin ölçümü için daha iyidir.


Ürün Boyutu
Birim mm:




Kurulum Yöntemi
Flanş montajı
Flanş montajı kullanıldığında, cihaz ile tank arasındaki minimum mesafe
Duvar 200 mm olmalı.
1 veri düzlemi
2 damar merkezi veya simetri eksen


Yükseltme Tesisi


Radar seviye sensörleri sıvıları, çamurları ve katıları ölçebilir. Radar seviye sensörleri basınç ve sıcaklık direncine sahiptir ve ölçüm sırasında ölçüm ortamından etkilenmez,ve yüksek ölçüm doğruluğuna sahiptirKurulum açısından, eğer doğru bir şekilde kullanılabilir ve kurulabilirse, iyi bir ölçüm etkisine sahip olacak ve doğru verileri sağlayacaktır.
Radar seviye sensörünün kurulması için iki noktaya dikkat etmeliyiz:
Birincisi, hedef malzeme seviyesine nişan aldıktan sonra dikey düşen malzeme seviyesini sağlamak ve diğeri de yanlış yankılardan kaçınmaktır.

1Radar seviye ölçüm cihazı konteyner duvarından en az 20 cm uzakta, tercihen konteyner çapının yaklaşık 1/6'sına kadar kurulmalıdır.Radar seviye ölçüm cihazını su giriş borusunun üzerine ve konteynerin ortasına yerleştirmeyin., aksi takdirde birçok sahte yankı olacaktır, bu da normal sinyal alımını engelleyecektir.
2Radar seviye ölçüm cihazı, konteynerin nispeten küçük çapı veya diğer nedenlerden dolayı konteyner duvarından uygun bir mesafeyi koruyamazsa,mesafe küçük olduğunda konteyner duvarında ve radar seviye ölçümünde sahte yankılar görünecektir, bu yüzden hata ayıklama Gelecekte hatalardan kaçınmak için yanlış yankıları saklamak gerekir.
3. kurulum konteyner konkuv veya konik ise, kurulum dikkat etmeniz gerekir.Radar seviye ölçümünün radar ışığı tankın dibinin en alt noktasına ulaşır.Eğer sıvı seviyesi bu noktadan daha düşükse, ölçülemez. En düşük noktayı ayarlamanın amacı ölçüm verilerinin doğruluğunu sağlamaktır.
