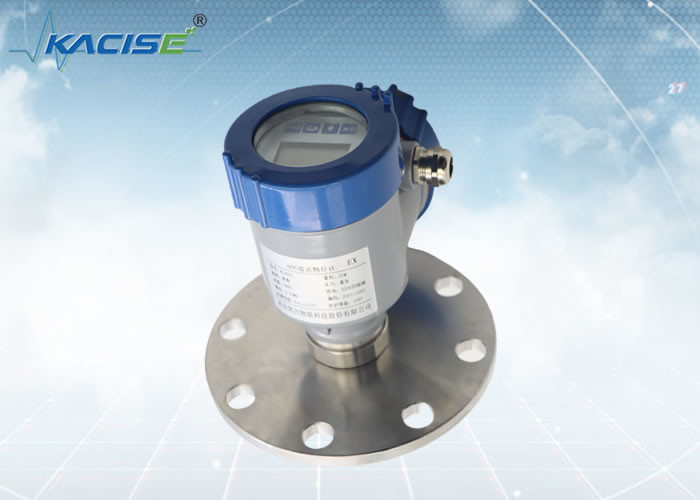

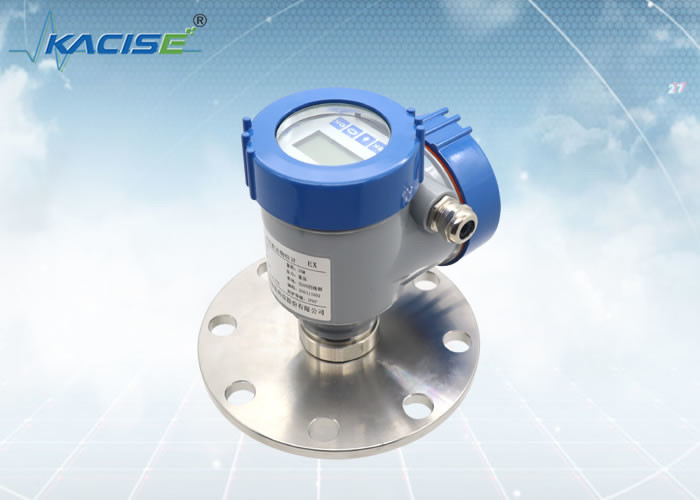

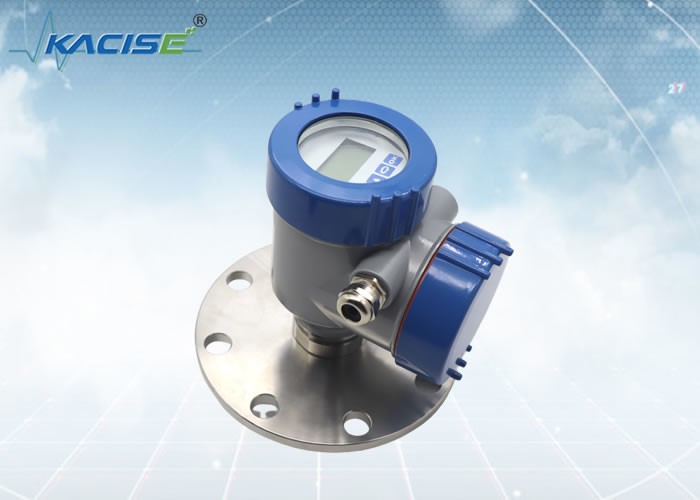

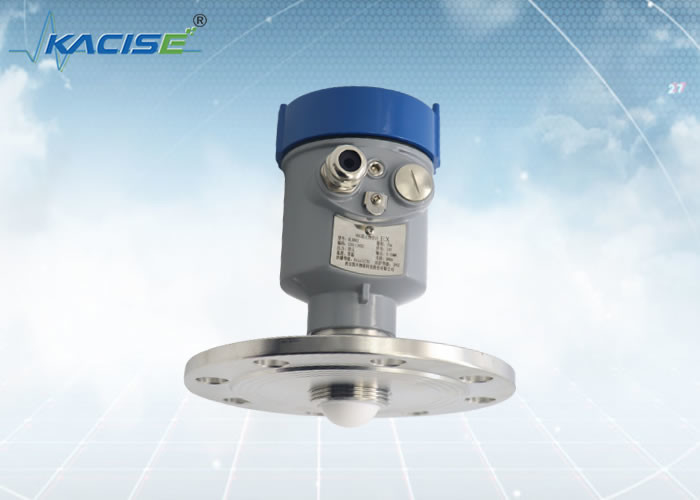

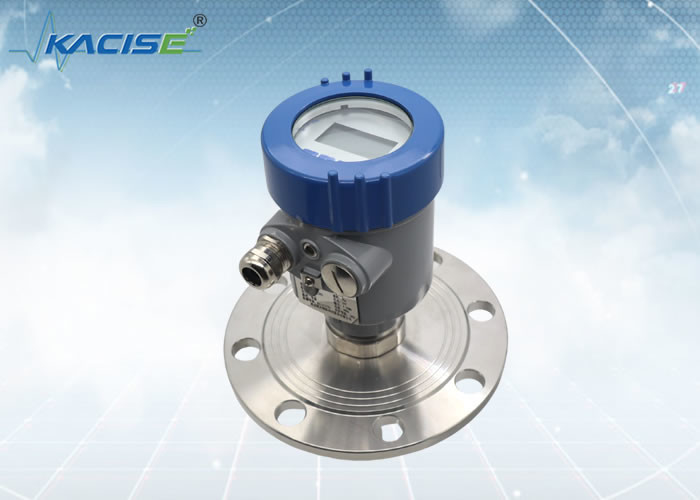

KLD802 80G FM Radar Seviye Sensörü
giriiş
Odaktaki seviye
KLD802, 80 GHz iletim frekansıyla çalışır. 80 mm'lik bir antenle bu, yalnızca 3°'lik bir ışın açısı sağlar. Radar sensörü, ürün yüzeyinden yalnızca belirgin ve kesin yansımalar alır. Bu, ölçümün daha doğru ve güvenilir olmasını sağlar.
Önceki radar sensörleri, yeterli sinyal odaklamayı sağlamak için minimum 1½" boyutlu proses bağlantı parçalarına ihtiyaç duyuyordu. Bu nedenle, tipik olarak küçük montaj soketlerine sahip çok küçük kaplarda radar sensörlerini kullanmak neredeyse imkansızdı. KLD802, 80 GHz iletim frekansıyla çalışıyor. Bu, şu ana kadar kullanılan teknolojilerle karşılaştırıldığında 3 faktörüne karşılık geliyor. Bu nedenle anten sistemi ve proses bağlantısı buna göre daha küçük boyutlara sahip olabilir.
Özellik
- FMCW çalışma prensibi ile temassız ölçüm;
- Işın açısı küçüktür ve cihazın olası bir engelden kaynaklanan girişimi önlemesi daha kolaydır;
- Radarın anten boyutu küçüktür ve kurulumu kolaydır; Üst ölü bölge daha küçüktür, Nehir Suyu İzleme için daha uygundur;
|
KLD802
|
Orta: aşındırıcı olmayan sıvı, hafif aşındırıcı sıvı
Ölçüm aralığı: 0,1m~10/20/30/60/100m
Proses bağlantısı: flanş ≥ DN80
Proses sıcaklığı: -40~110°C
Proses basıncı: -0.1~1.6MPa
Anten boyutu: 32mm lens anteni
Anten malzemesi: PTFE
Doğruluk: ±1mm (aralık 35 m'nin altında)
±5mm (35m ile 100m arası aralık)
Koruma sınıfı: IP67
Merkez frekansı: 80GHz
Fırlatma açısı: 3°
Güç kaynağı: iki telli /DC24V
dört telli /DC12~24V
dört telli /AC220V
Gövde: alüminyum/paslanmaz çelik
Sinyal çıkışı: iki kablolu /4...20mA/HART protokolü
dört telli / 4...20mA/ RS485 Modbus |
Kurulum
1.Flanş Montajı
Flanş kurulumu kullanıldığında cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.
① referans düzlemi
② damar merkezi veya simetri ekseni
2. Kaldırma Kurulumu
Kurulum Gereksinimleri
Cihazı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve karıştırma kürekleri vb. gibi sinyali etkileyen çeşitli nesnelerden uzak durmaya çalışın.
Son derece karmaşık çalışma koşulları altında, kurulum noktasının merkezinde 20 cm yarıçaplı alanda herhangi bir engel bulunmadığı takdirde cihaz normal şekilde çalışabilir.
Kurulum bağlantı şeması:
Maksimum kurulum makarası yüksekliği H max, kurulum makarası çapına D ve ürün fırlatma açısının boyutuna bağlıdır.
Çok uzun kurulum bağlantısı radar performansını etkileyecektir.
Boyutlar
Gövde Boyutu
Mm cinsinden birim:
Üretme:
Xi'an Kacise Optronics Tech Co., Ltd kendisini bir çözüm sağlayıcısı ve üreticisi olarak görüyor. OEM müşterilerimiz için maksimum esneklik ve maliyeti optimize edilmiş bir teklif sunuyoruz.
Ne sağlayabiliriz:
Ürün yelpazesinde özelleştirilmiş kabuk sürümü/rengi, iplik türü (G-Thread/NPT Konu), Özelleştirilmiş Yazılım, baskılar, kılavuz ve katalog bulunur. Yanınızda kurulum yapmak istiyorsanız Radar Modülü mutlaka mevcuttur.
