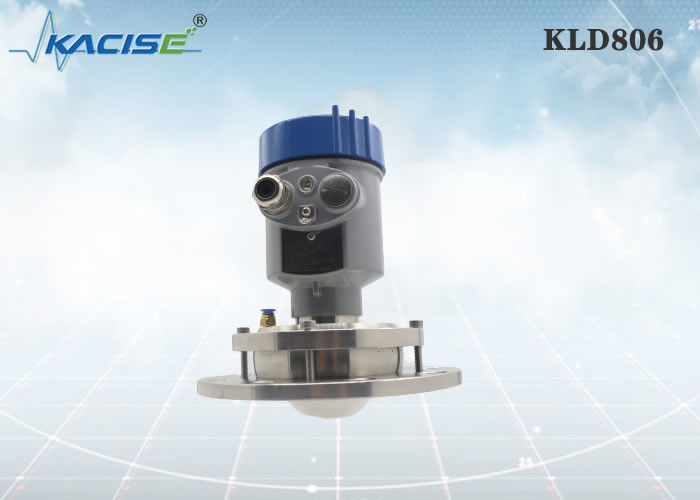

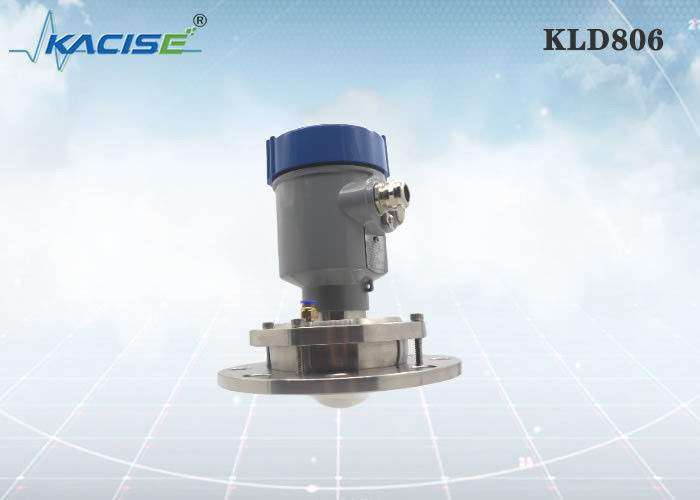

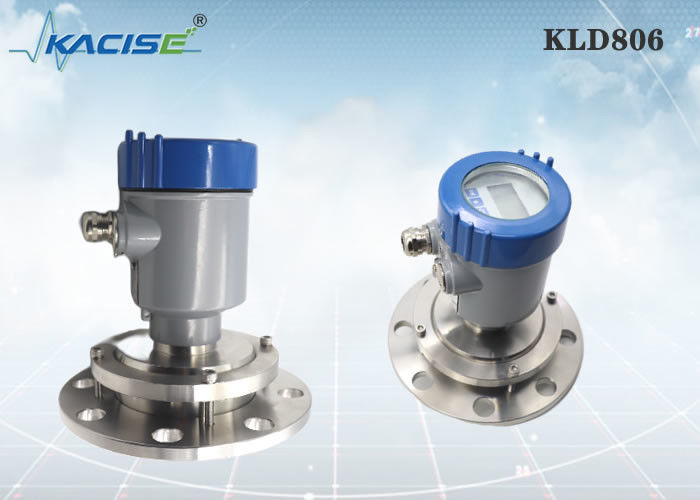

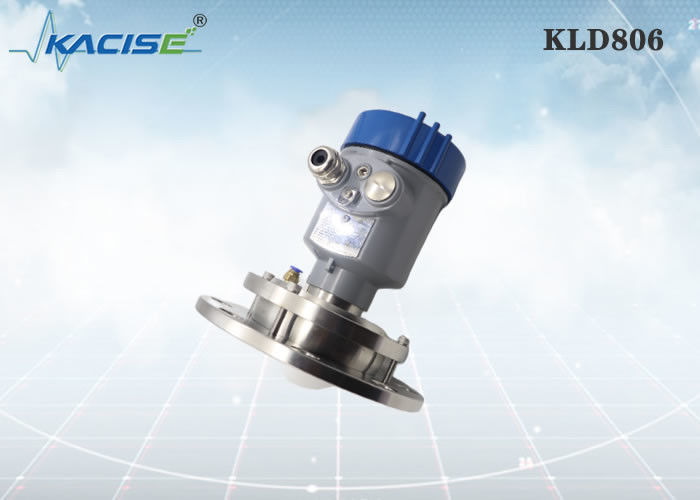

80GHz PTFE Anten Radar Seviyesi Sensörü, Silo ve Süreç Konteynerleri için RS485 Çıktısı

76-81GHz FM sürekli dalga radar ürünleri dört tel ve iki tel uygulamaları destekler. Çoklu modeller, ürünün maksimum menzili 100 metreye ulaşabilir ve kör alan 30 cm'ye ulaşabilir.Daha yüksek çalışma frekansı ve daha kısa dalga uzunluğu nedeniyle, özellikle katı uygulamalar için uygundur.Elektromanyetik dalgaların lens üzerinden iletilmesi ve alınmasının çalışma modu, yüksek toz ve sert sıcaklık ortamında benzersiz avantajlara sahiptir (+110 °C)Enstrüman, montajı uygun ve kolay hale getirmek için flens veya iplik ile sabitlenmelidir.

• Yüksek frekans 80GHz, daha fazla odaklama
• Bir tür PTFE Anten, kablo, çubuk veya düşme yapısı yok.
• Uzun/büyük/ dar uygulamalara uygundur
• Sıcaklık değişimleri, toz veya buharlardan etkilenmez
• Küçük parti OEM hizmetini destekle

KLD806

Orta:	katı, depolama kapı, işlem kapı, güçlü toz uygulaması
Ölçüm aralığı:	0.3m~10/20/30/60/100m
Süreç bağlantısı:	Flanş ≥ DN100
Süreç sıcaklığı:	-40~110°C
Süreç basıncı:	-0,1 ∼0,3MPa
Anten boyutu:	76 mm lens anten (temizleme isteğe bağlı)
Anten malzemesi:	PTFE
Doğruluk:	±5 mm
Koruma sınıfı:	IP67
Merkezi frekans:	80GHz
Fırlatma açısı:	3°
Güç kaynağı:	İki tel /DC24V Dört tel /DC12~24V Dört tel /AC220V
Kürsü:	Alüminyum/plastik/ paslanmaz çelik
Sinyal çıkışı:	İki kablolu /4...20mA/HART protokolü. Dört tel 4...20mA/ RS485 Modbus

1.Flanş Montajı
Flanş montajı kullanıldığında, cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.
1 veri düzlemi
2 damar merkezi veya simetri eksen

2.Yüksekleme Tesisi

Enstrümanı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve sinyali etkileyen çeşitli nesnelerden, örneğin kürekleri karıştırmaktan kaçının.

En karmaşık çalışma koşullarında, cihaz, kurulum noktasına merkezlenmiş 20cm yarıçaplı bir alanda herhangi bir engelle karşılaşmadığı takdirde normal şekilde çalışabilir.

Kurulum bağlantı şeması:
En fazla kurulum sargı yüksekliği H max, kurulum sargı çapı D'ye ve ürünün fırlatma açısının büyüklüğüne bağlıdır.

Kaplama Boyutu
Birim mm:

Xi'an Kacise Optronics Tech Co., Ltd. kendisini bir çözüm sağlayıcısı ve üreticisi olarak görüyor. OEM müşterilerimiz için maksimum esneklik ve maliyet optimize edilmiş bir teklif sunuyoruz.
Ne sağlayabiliriz:
Serisi özelleştirilmiş kabuk sürümü / rengi, iplik tipi ((G-Thread / NPT Thread), özelleştirilmiş yazılım, baskı, kılavuz ve katalog içerir.Radar modülü kesinlikle kullanılabilir..
