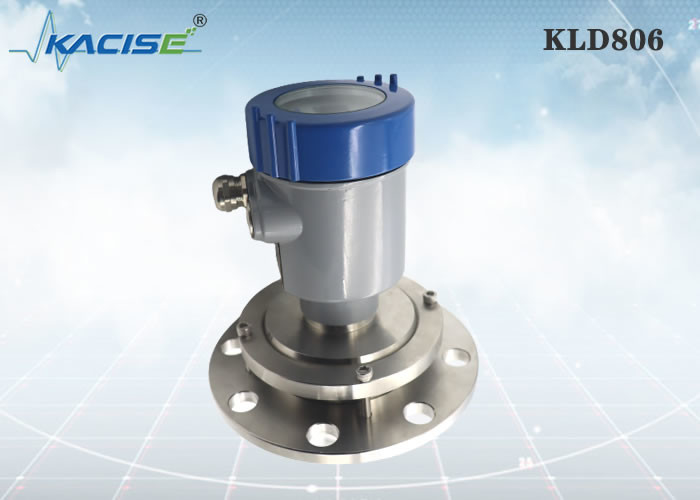

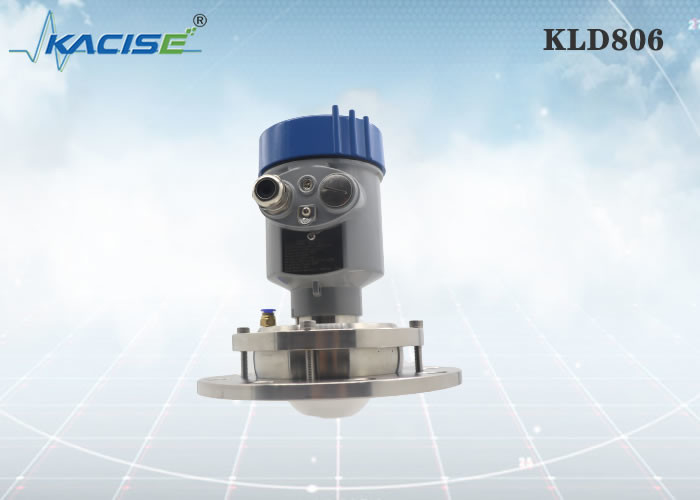

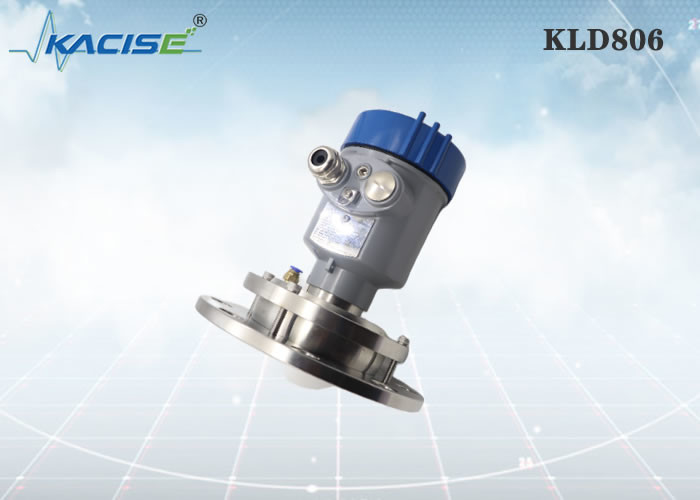

KLD806 80G FM Radar Seviye Sensörü 80GHz Frekans Flange Montajı ve Çimento Silosları için PTFE Anten

76-81GHz FM sürekli dalga radar ürünleri dört tel ve iki tel uygulamaları destekler. Çoklu modeller, ürünün maksimum menzili 100 metreye ulaşabilir.Daha yüksek çalışma frekansı ve daha kısa dalga uzunluğu nedeniyle, özellikle katı uygulamalar için uygundur.Lens üzerinden elektromanyetik dalgaların iletilmesi ve alınmasının çalışma modu, yüksek toz ve sert sıcaklık ortamında benzersiz avantajlara sahiptirEnstrüman, montajı uygun ve kolay hale getirmek için flens veya iplik ile sabitlenmelidir.

• Millimetre dalga radarı, ölçüm doğruluğu ±2mm'ye kadar ulaşabilir ve en az ölçüm kör bölgesi 0.05m'dir.
• Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçümünü karşılar.
• Çeşitli lens antenleri, daha küçük fırlatma açıları, daha yoğun enerji, daha güçlü yankı sinyalleri ve aynı endüstriyel ve madencilik koşullarında diğer radar ürünlerinden daha yüksek güvenilirlik.
• Daha güçlü bir nüfuza sahiptir ve yapışkanlık ve yoğunlaşma durumunda normal olarak kullanılabilir.
• Dinamik sinyal aralığı daha büyüktür ve düşük dielektrik sabit ortamların ölçümü daha istikrarlıdır.
• Çoklu ölçüm modları, hızlı ölçüm modunda radar tepkisi

KLD806

Ortam: katı, depolama kapı, işlem kapı, Güçlü toz uygulaması Ölçüm aralığı: 0.3m~10/20/30/60/100m Süreç bağlantısı: flens ≥ DN100 Süreç sıcaklığı: -40~110°C İşlem basıncı: -0,1 ∼0,3MPa Anten boyutu: 76 mm lens anten (temizleme isteğe bağlı) Anten malzemesi: PTFE Doğruluk: ±5mm Koruma sınıfı: IP67 Merkezi frekans: 80GHz Fırlatma açısı: 3° Güç kaynağı: iki tel /DC24V Dört tel /DC12~24V Dört tel /AC220V Kaplama: alüminyum/plastik/ paslanmaz çelik Sinyal çıkışı: iki tel /4...20mA/HART protokolü Dört tel 4...20mA/ RS485 Modbus

Flanş montajı kullanıldığında, cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.

1 veri düzlemi

2 damar merkezi veya simetri eksen

Enstrümanı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve sinyali etkileyen çeşitli nesnelerden, örneğin kürekleri karıştırmaktan kaçının.

En karmaşık çalışma koşullarında, cihaz, kurulum noktasına merkezlenmiş 20cm yarıçaplı bir alanda herhangi bir engelle karşılaşmadığı takdirde normal şekilde çalışabilir.

En fazla kurulum sargı yüksekliği H max, kurulum sargı çapı D'ye ve ürünün fırlatma açısının büyüklüğüne bağlıdır.

Çok uzun kurulum bağlantısı radar performansını etkileyecektir.

Birim mm:
