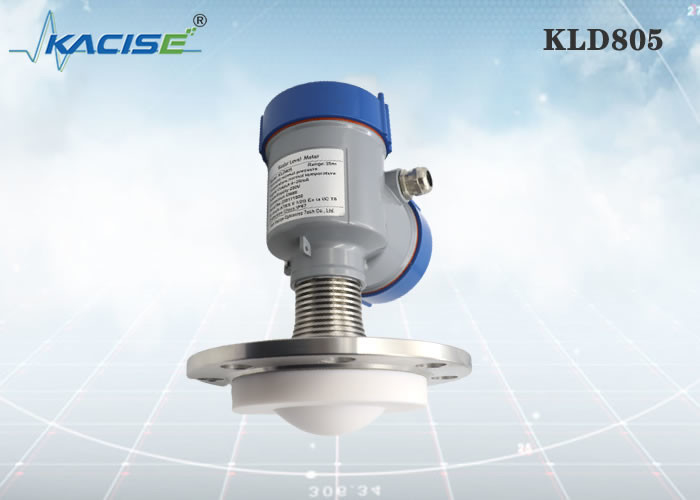

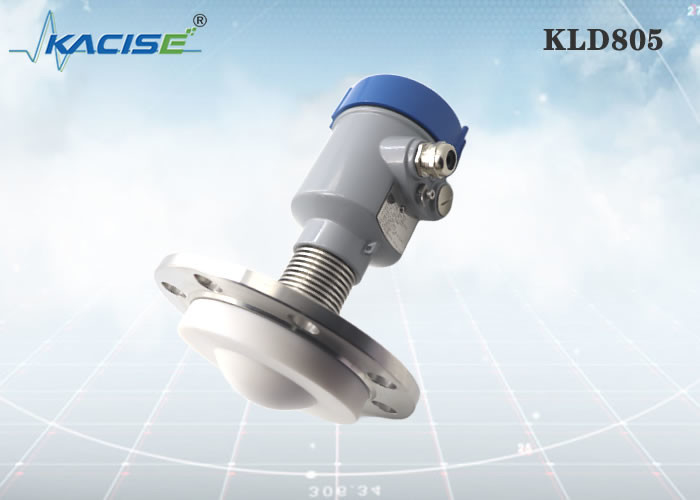

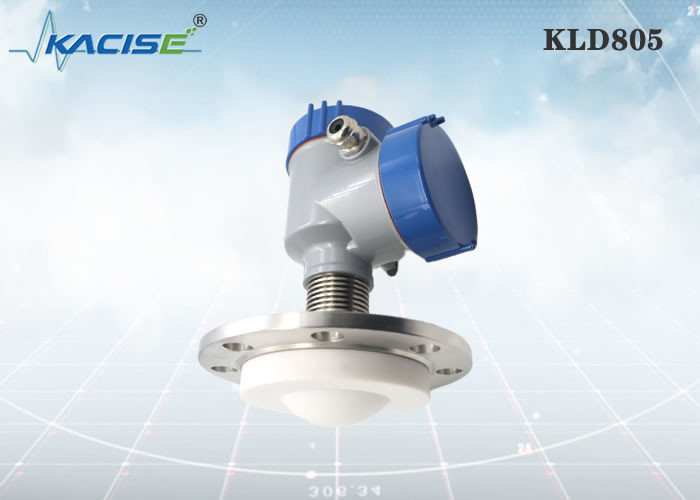

KLD805 80GHz Radar Seviyesi Sensörü, LCD Hata Yükleme ve Koroziv Sıvı Ölçümü için PTFE Anten

İletişim ve devreye alma

• USB'den RS485'e seri bağlantı noktası kablosu (dört telli sistem);
• USB'den TTL'ye seri bağlantı noktası kablosu (iki telli sistem);
• İletişim için USB'den Hart modemine (iki kablolu sistem).
• Cep telefonlarının Bluetooth hata ayıklaması sayesinde yerinde hata ayıklama daha güvenli ve daha kullanışlıdır.
• 4G ağı, uzak modül aracılığıyla uzaktan hata ayıklama.

• Kendi geliştirdiği CMOS milimetre dalga RF çipine dayanarak, daha kompakt bir RF mimarisi, daha yüksek sinyal-gürültü oranı ve daha küçük kör alan elde edebilir.
• 5GHz çalışma bant genişliği, ürünün daha yüksek ölçüm çözünürlüğüne ve ölçüm doğruluğuna sahip olmasını sağlar.
• En dar 3 ° anten ışın açısı, kurulum ortamındaki parazitin cihaz üzerinde daha az etkisi vardır ve kurulum daha uygundur.
• Daha kısa dalga boyu ve katı yüzey üzerinde daha iyi yansıma özellikleri sayesinde, hedefleme için üniversal flanşın kullanılması gerekli değildir.
• Uzaktan hata ayıklamayı ve uzaktan yükseltmeyi destekleyin, bekleme süresini azaltın ve iş verimliliğini artırın.
• Yerinde bakım için uygun, cep telefonlarının Bluetooth hata ayıklamasını destekleyin

KLD805

Orta: Güçlü aşındırıcı sıvı, buhar, köpük, yüksek sıcaklık. ve yüksek basınç Ölçüm aralığı: 0,1m~10/20/30/60/100m Proses bağlantısı: flanş ≥ DN80 Proses sıcaklığı: -40~200°C Proses basıncı: -0.1~2.5MPa Anten boyutu: 76mm lens anteni (flanş boyutuna göre) Anten malzemesi: PTFE/genel dolgu Doğruluk: ±1mm Koruma sınıfı: IP67 Merkez frekansı: 80GHz Fırlatma açısı: 3° Güç kaynağı: iki telli /DC24V dört telli /DC12~24V dört telli /AC220V Gövde: alüminyum / plastik / paslanmaz çelik Sinyal çıkışı: iki kablolu /4...20mA/HART protokolü dört telli 4...20mA/ RS485 Modbus

Flanş kurulumu kullanıldığında cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.

1. referans düzlemi
2. damar merkezi veya simetri ekseni

Cihazı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve karıştırma kürekleri vb. gibi sinyali etkileyen çeşitli nesnelerden uzak durmaya çalışın.

Son derece karmaşık çalışma koşulları altında, kurulum noktasının merkezinde 20 cm yarıçaplı alanda herhangi bir engel bulunmadığı takdirde cihaz normal şekilde çalışabilir.

Maksimum kurulum makarası yüksekliği H max, kurulum makarası çapına D ve ürün fırlatma açısının boyutuna bağlıdır.

Çok uzun kurulum bağlantısı radar performansını etkileyecektir.

Mm cinsinden birim:

Xi'an Kacise Optronics Tech Co., Ltd kendisini bir çözüm sağlayıcısı ve üreticisi olarak görüyor. OEM müşterilerimiz için maksimum esneklik ve maliyeti optimize edilmiş bir teklif sunuyoruz.

• Ürün yelpazesinde özelleştirilmiş kabuk sürümü/rengi, iplik türü (G-Thread/NPT Konu), Özelleştirilmiş Yazılım, baskılar, kılavuz ve katalog bulunur.
• Yanınızda kurulum yapmak istiyorsanız Radar Modülü mutlaka mevcuttur.
