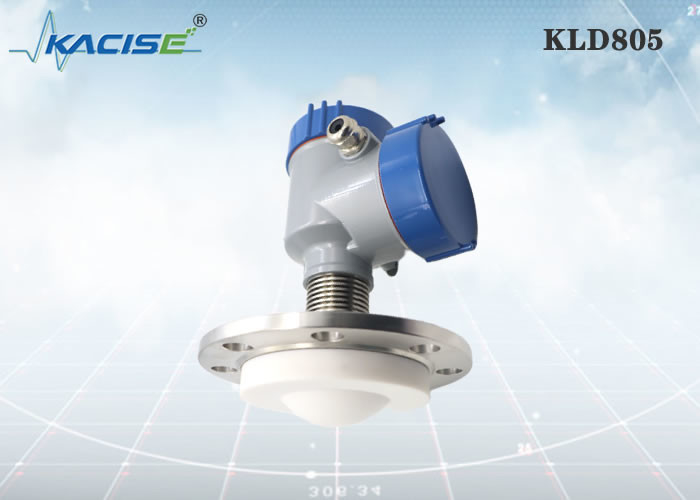

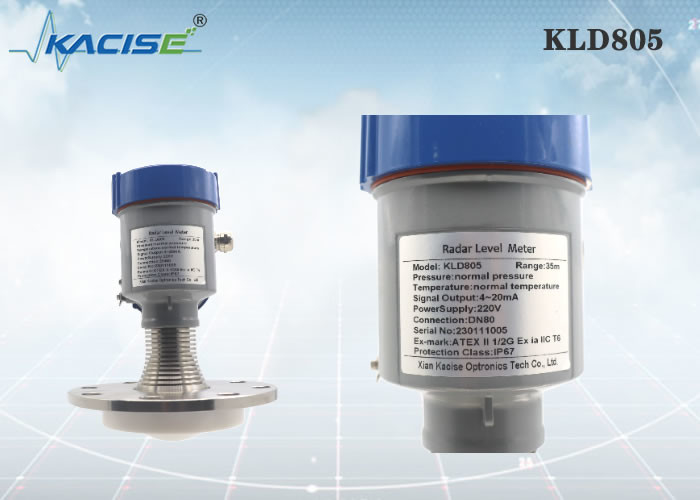

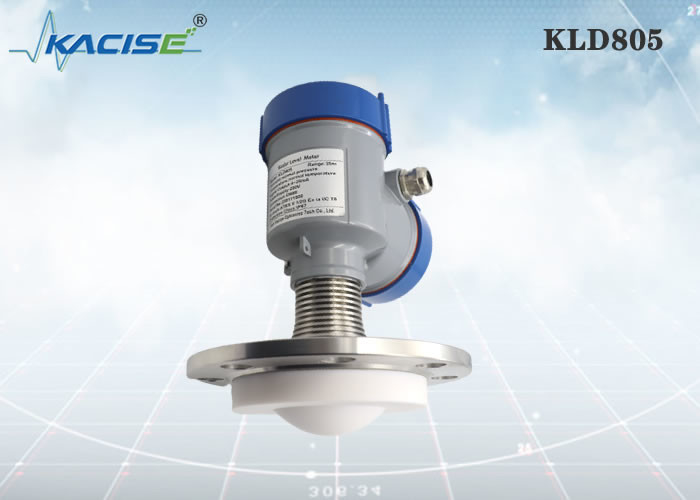

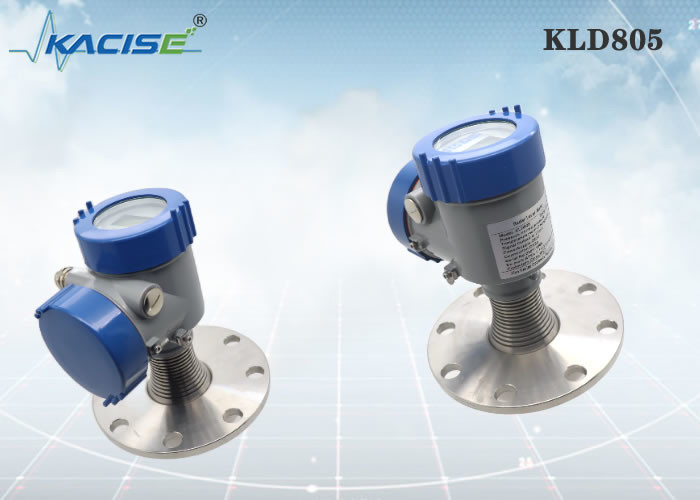

KLD805 PTFE Anten ve sıvı seviyesi ölçümü için IP67 koruması ile 80GHz Radar Seviyesi Sensörü

KLD805 radar seviye sensörü, yüksek koruma gereksinimlerine sahip basit uygulamalarda temassız seviye ölçümü için çok uygundur.Yağmur suyu taşınması tankı, açık kanal akış ölçümü ve su seviyesinin izlenmesi.

• Ortam, süreç ve çevresel koşullardan bağımsız olarak kesin ölçüm sonuçları
• Temas dışı 80 GHz radar teknolojisi nedeniyle bakımsız çalışma
• Yüksek doğruluk ve güvenilirlik

KLD805

Orta: güçlü koroziv sıvı, buhar, köpük, Yüksek sıcaklık ve yüksek basınç. Ölçme aralığı: 0.1m~10/20/30/60/100m Süreç bağlantısı: flens ≥ DN80 İşlem sıcaklığı: -40~200°C Süreç basıncı: -0,1~2,5MPa Anten boyutu: 76 mm lens anten (flanş boyutuna göre) Anten malzemesi: PTFE/toplam dolgu Doğruluk: ±1mm Koruma sınıfı: IP67 Merkezi frekans: 80GHz Fırlatma açısı: 3° Güç kaynağı: iki tel /DC24V Dört tel /DC12~24V Dört tel /AC220V Alüminyum / plastik / paslanmaz çelik Sinyal çıkışı: iki tel /4...20mA/HART protokolü Dört tel 4...20mA/ RS485 Modbus

Flanş montajı kullanıldığında, cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.

1. 1 veri düzlemi
2. 2 damar merkezi veya simetri eksen

Enstrümanı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve sinyali etkileyen çeşitli nesnelerden, örneğin kürekleri karıştırmaktan kaçının.

En karmaşık çalışma koşullarında, cihaz, kurulum noktasına merkezlenmiş 20cm yarıçaplı bir alanda herhangi bir engelle karşılaşmadığı takdirde normal şekilde çalışabilir.

En fazla kurulum sargı yüksekliği H max, kurulum sargı çapı D'ye ve ürünün fırlatma açısının büyüklüğüne bağlıdır.

Çok uzun kurulum bağlantısı radar performansını etkileyecektir.
