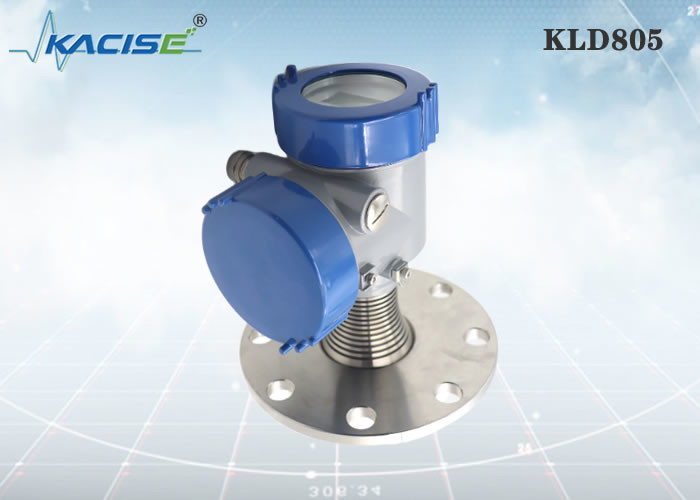

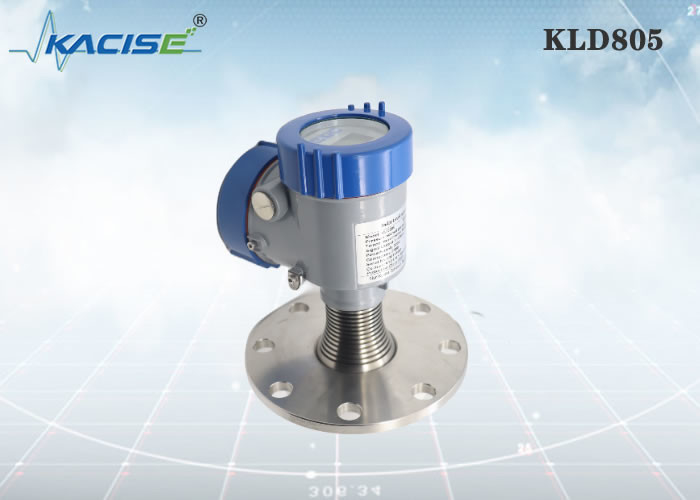

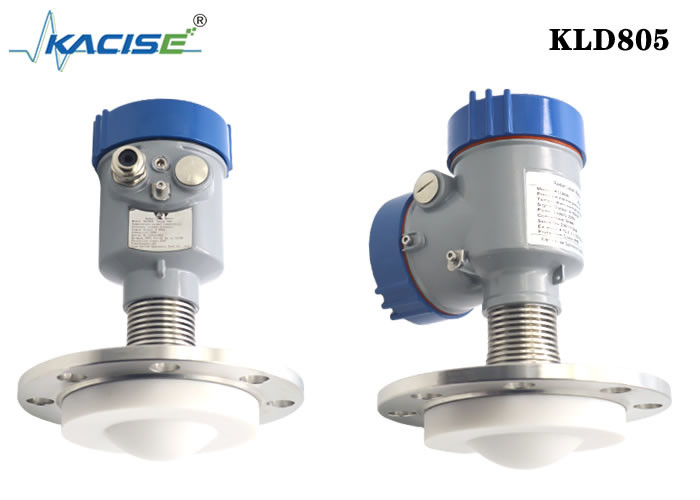

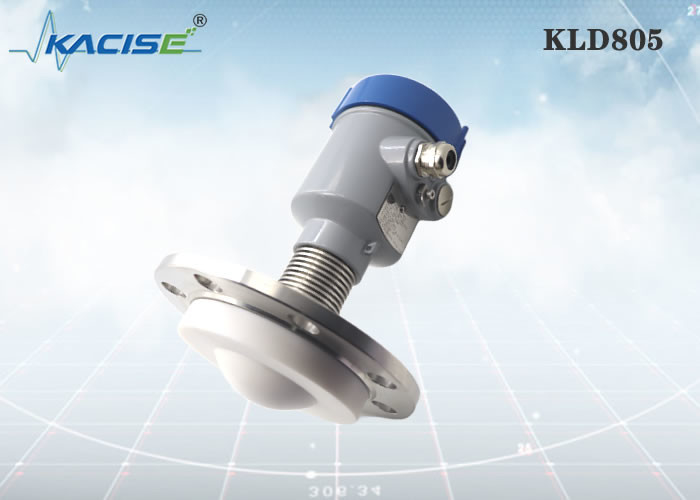

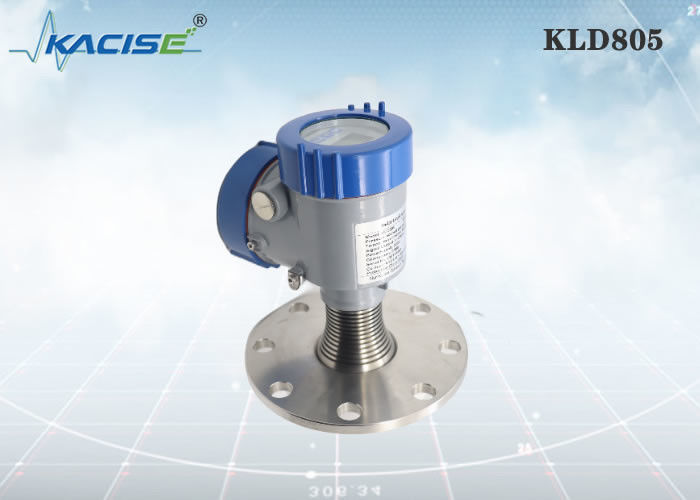

KLD805 80G PTFE antenli yüksek sıcaklıklı yüksek basınçlı ortamlar için radar seviyesini ölçme cihazları

giriiş

Radar Seviyesi Verici Frekans Aralığının Uygulama Farkı

Kirli ve kirli çevre

Uzun süreli kullanımda anten üzerinde biriken kir ve kirletici maddeler radar sinyalinin gücünü ve yönünü etkileyecektir. Yüksek frekanslı sinyaller için anteni kaplayan kir daha fazla enerji emer ve ışının yönü değişebilir. Bu, sinyal gücünde kayıpla sonuçlanır. Bu nedenle düşük frekans ve orta frekans teknolojileri daha uygundur.

Yoğuşma suyu ve/veya buhar içeren depolama tankları

Yoğuşma ve buhar, ürün yüzeylerindeki yansımaların su damlacıklarının "gürültüsü" nedeniyle maskelenmesine neden olabilir. Bu daha çok yüksek frekanslı sinyaller için bir sorundur. Bu nedenle orta ve düşük frekans teknikleri daha iyi bir seçimdir. Yoğuşma nedeniyle düz, yatay yüzeyli antenlerden her zaman kaçınılmalıdır.

Yüksek buhar ve çalkalama

80G milimetre dalga radar seviye ölçeri seçtiğinizden emin olun. 80G radar seviye ölçer, yüksek iletim frekansına sahiptir ve iyi bir nüfuza sahiptir ve buhardan etkilenmez. 2° iletim açısı, karıştırma bıçağının müdahalesini etkili bir şekilde önleyebilir. Benzersiz yankı İzleme algoritması, malzeme seviyesi yüksek olduğunda birden fazla yankının okunmasını önler.

Türbülanslı, dalgalı ve dalgalanmalı uygulamalar

Büyük tanklardaki proses sıvılarının yüzeyinde genellikle dalgalar ve dalgalanmalar bulunur. Ve bu türbülans özellikle yüksek frekanslı ölçümler için zararlıdır. Düşük ve orta frekans seviyeli cihazlar daha uzun dalga boyları yayarak daha iyi performans göstermelerini sağlar.

Köpük uygulaması

Toz ve yoğuşma gibi, sıvının üstündeki köpük tabakası da radar sinyalini emerek doğru ölçümleri zorlaştırabilir. Düşük frekanslar bira, pekmez veya lateks gibi kalın köpüklerle en iyi sonucu verir. Daha hafif köpük için ortalar iyi performans gösterir. Köpük uygulamalarında yüksek frekans tekniklerinden kaçınılmalıdır.

Özellikler

KLD805

Orta: Güçlü aşındırıcı sıvı, buhar, köpük, yüksek sıcaklık. ve yüksek basınç Ölçüm aralığı: 0,1m~10/20/30/60/100m Proses bağlantısı: flanş ≥ DN80 Proses sıcaklığı: -40~200°C Proses basıncı: -0.1~2.5MPa Anten boyutu: 76mm lens anteni (flanş boyutuna göre) Anten malzemesi: PTFE/genel dolgu Doğruluk: ±1mm Koruma sınıfı: IP67 Merkez frekansı: 80GHz Fırlatma açısı: 3° Güç kaynağı: iki telli /DC24V dört telli /DC12~24V dört telli /AC220V Gövde: alüminyum / plastik / paslanmaz çelik Sinyal çıkışı: iki kablolu /4...20mA/HART protokolü dört telli 4...20mA/ RS485 Modbus

Kurulum

1.Flanş Montajı

Flanş kurulumu kullanıldığında cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.

① referans düzlemi

② damar merkezi veya simetri ekseni

2. Kaldırma Kurulumu

Kurulum Gereksinimleri

Cihazı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve karıştırma kürekleri vb. gibi sinyali etkileyen çeşitli nesnelerden uzak durmaya çalışın.

Son derece karmaşık çalışma koşulları altında, kurulum noktasının merkezinde 20 cm yarıçaplı alanda herhangi bir engel bulunmadığı takdirde cihaz normal şekilde çalışabilir.

Kurulum bağlantı şeması:

Maksimum kurulum makarası yüksekliği H max, kurulum makarası çapına D ve ürün fırlatma açısının boyutuna bağlıdır.

Çok uzun kurulum bağlantısı radar performansını etkileyecektir.

Boyutlar

Gövde Boyutu
Mm cinsinden birim:
