Su Tankları için 100m Menzilli ve 4-20mA Çıkışlı OEM 80GHz FMCW Radar Seviye Ölçer

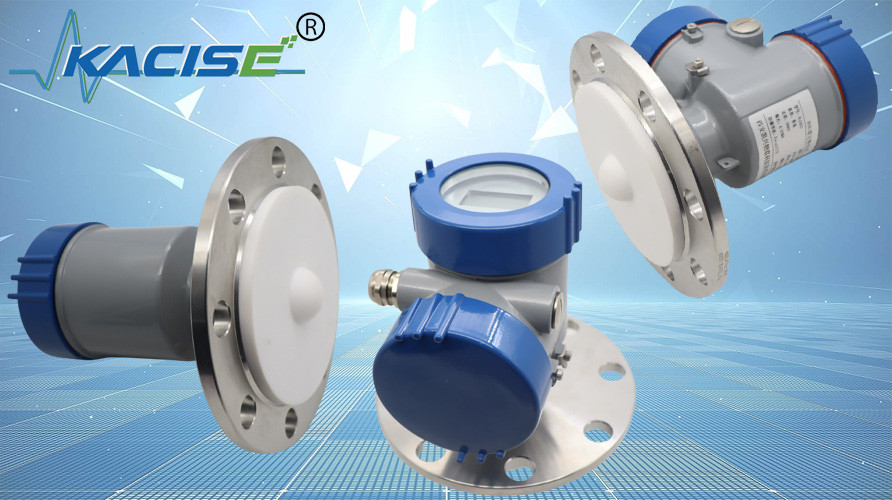

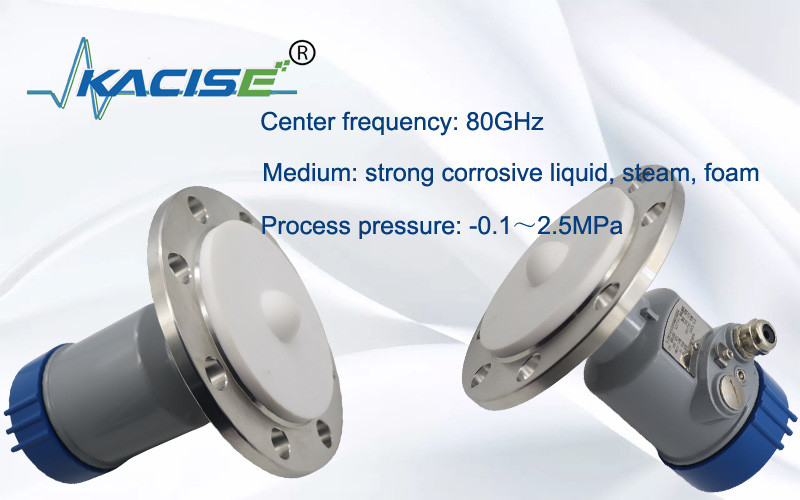

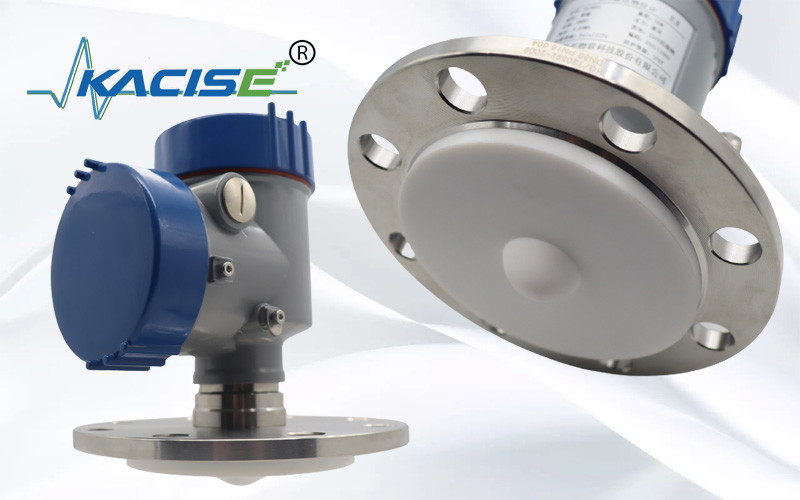

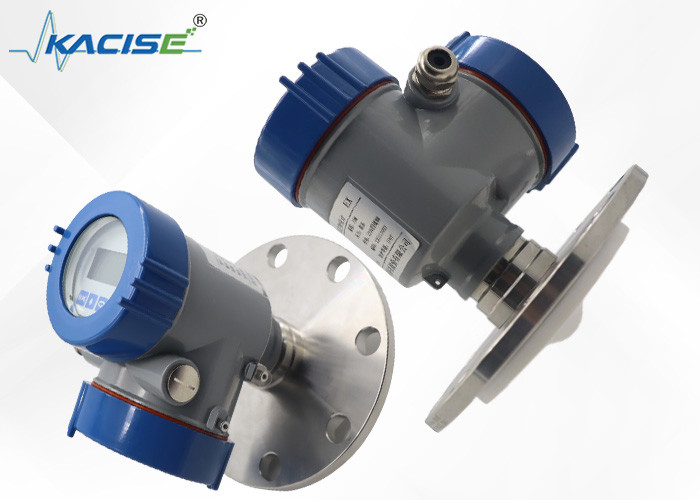

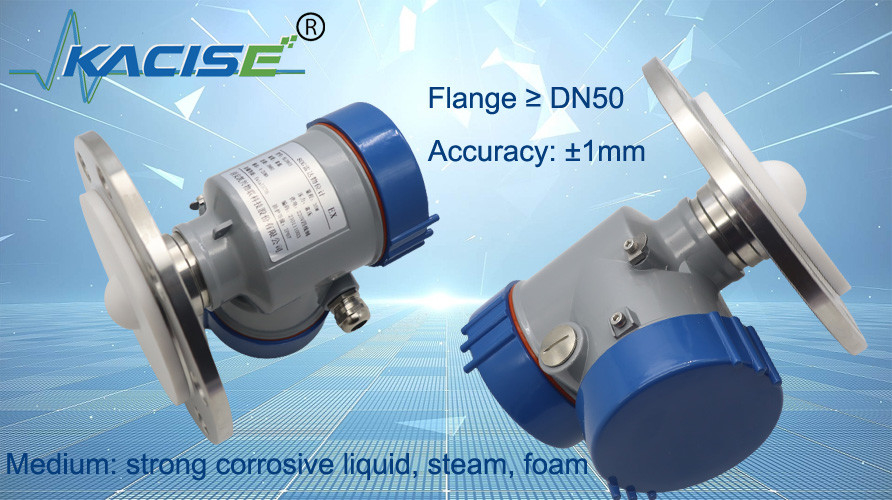

KLD803 OEM radar seviye ölçer su deposu 4-20mA 100m FMCW radar seviye verici

KLD803 80G radar seviye göstergesi, frekans modülasyonlu sürekli dalga (FMCW) teknolojisini benimser. Anten, yüksek frekanslı bir FM radar sinyali yayar ve radar sinyalinin frekansı doğrusal olarak artar. İletilen radar sinyali, ölçülen ortamdan yansıtıldıktan sonra aynı anten tarafından alınır. Aynı zamanda iletilen sinyalin frekansı ile alınan sinyalin frekansı arasındaki frekans farkı ölçülen mesafeyle orantılıdır. Toplanan frekans farkı sinyali hızlı Fourier dönüşümüne (FFT) tabi tutularak yansıyan yankının spektrumu elde edilir ve ölçülecek hedefe olan mesafe buna göre belirlenir.

Radar anteni, test edilen ortamın yüzeyine ulaştığında geri yansıtılacak ve daha sonra anten sistemi tarafından tekrar alınacak olan dar mikrodalga darbesini iletir. Sinyaller elektrik devresine iletilecek ve daha sonra seviye sinyallerine dönüştürülecektir. Mikrodalganın iletim hızı çok hızlı olduğundan, mikrodalganın test edilen ortamın yüzeyine iletilmesi ve daha sonra geri yansıtılması için kullanılan süre neredeyse 0'dır.

• Milimetre dalga radarı, ölçüm doğruluğu ±2 mm'ye kadar ulaşabilir ve minimum ölçüm kör bölgesi 0,05 m'dir.
• Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçülmesini sağlar.
• Aynı endüstriyel ve madencilik koşullarında diğer radar ürünlerine göre çeşitli mercek antenleri, daha küçük fırlatma açıları, daha yoğun enerji, daha güçlü yankı sinyalleri ve daha yüksek güvenilirlik.
• Daha güçlü penetrasyona sahiptir ve yapışma ve yoğuşma durumunda normal şekilde kullanılabilir.
• Dinamik sinyal aralığı daha geniştir ve düşük dielektrik sabit ortamın ölçümü daha kararlıdır.
• Çoklu ölçüm modları, hızlı ölçüm modunda radar yanıtı

Cihazı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve karıştırma kürekleri vb. gibi sinyali etkileyen çeşitli nesnelerden uzak durmaya çalışın.

Güç Kaynağı

(4~20) mA/HART(2 telli)

Güç kaynağı ve çıkış akımı sinyali iki çekirdekli ekranlı kabloyu paylaşır. Lütfen spesifik besleme voltajı aralığı için teknik verilere bakın.

(4~20) mA(4 telli/6 telli)

Güç kaynağının ayrı olarak çalıştırılması gerekir ve güç kaynağı ve akım sinyali için dört çekirdekli ekranlı kablo kullanılır (akım sinyali ve RS485 arayüzü aynı anda çıkarılabilir ve eşzamanlı çıkış için altı çekirdekli ekranlı kablo gereklidir).

RS485/Modbus

Güç kaynağına ayrı olarak güç verilmesi gerekir ve güç kaynağı ve dijital sinyal için dört çekirdekli korumalı kablo kullanılır. (Akım sinyali ve RS485 arayüzü aynı anda çıkarılabilir ve eşzamanlı çıkış için altı çekirdekli ekranlı kablo gerekir).

Lütfen yerel elektrik tesisatı düzenlemelerinin gerekliliklerine uyun! Personel sağlığı ve güvenliğine ilişkin yerel düzenlemelere uyun. Cihazın elektrikli bileşenleri üzerindeki tüm işlemler, resmi eğitim almış profesyoneller tarafından tamamlanmalıdır. Ürün spesifikasyonunun gereksinimlerinizi karşıladığından emin olmak için lütfen cihazın isim plakasını kontrol edin. Lütfen güç kaynağı voltajının cihazın isim plakasında belirtilen gereksinimlerle tutarlı olduğundan emin olun.

Bu cihaz, IP66/67 koruma sınıfının gereksinimlerini tam olarak karşılamaktadır; lütfen kablo yalıtım kafasının su geçirmez olduğundan emin olun. Aşağıda gösterildiği gibi:

Kurulumun IP67 gereksinimlerini karşıladığından nasıl emin olunur:

• Sızdırmazlık kafasının hasar görmediğinden emin olun.
• Kablonun hasar görmediğinden emin olun.
• Lütfen kullanılan kabloların elektrik bağlantısı yönetmeliklerinin gerekliliklerini karşıladığından emin olun.
• Elektrik arayüzüne girmeden önce, mahfazanın içine su akmayacağından emin olmak için kabloyu aşağı doğru bükün, bkz. ①
• Lütfen kablo rakorunu sıkın, bkz. ②
• Lütfen kullanılmayan elektrik arayüzünü kör tapayla takın, bkz. ③

Işın Açısı

Işın açısı, radar dalgasının enerji yoğunluğunun maksimum değerinin (3dB genişlik) yarısına ulaştığı ışın açısıdır. Mikrodalgalar ışın aralığının dışında sinyaller yayar ve girişim yapan nesneler tarafından yansıtılabilir.

Anten boyutu büyüdükçe ve ışın açısı α ne kadar küçük olursa, girişim yankıları da o kadar az üretilecektir.
Daha doğru ölçümler için sinyal ışınının menziline herhangi bir dahili cihaz (limit anahtarları, sıcaklık sensörleri, tabanlar, vakum halkaları, ısıtma bobinleri, saptırma plakaları vb.) kurmaktan kaçının.
