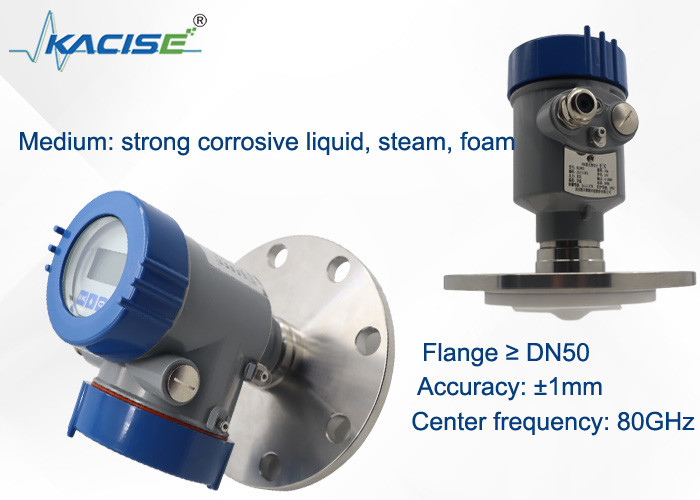

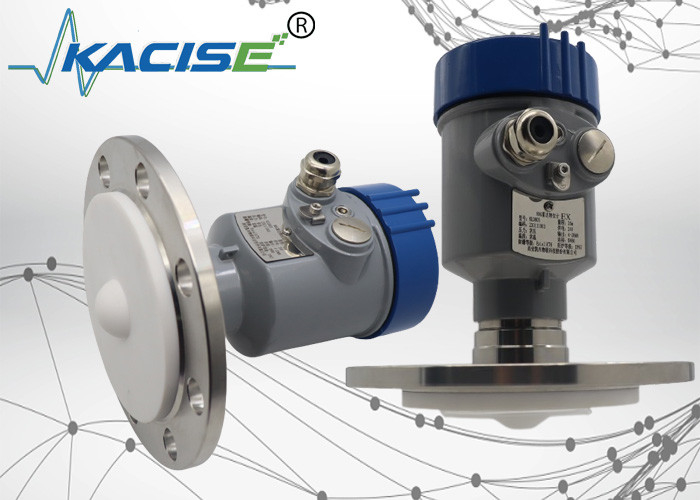

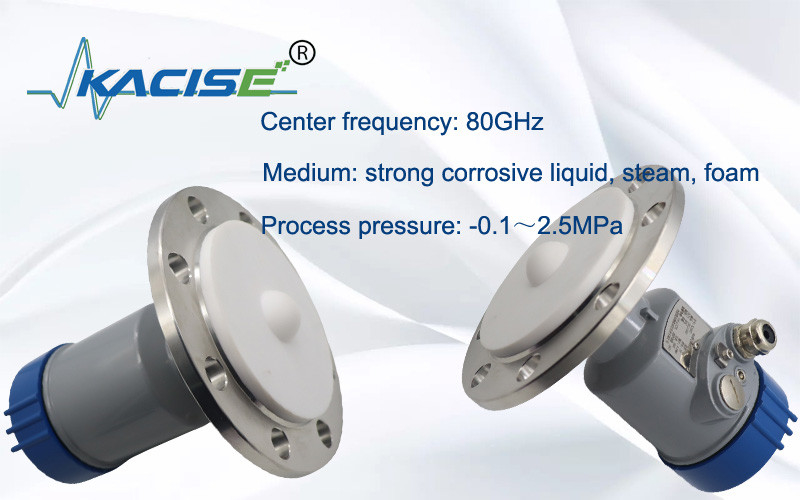

Yüksek sıcaklık, yüksek basınç ve aşındırıcı tanklara uygun 80G radar seviye ölçümü

1.Giriş

KLD803 80G radar seviye göstergesi FMCW teknolojisini kullanır. Anten, doğrusal olarak artan frekansa sahip yüksek frekanslı bir FM radar sinyali yayar. İletilen sinyal, ortam tarafından yansıtıldıktan sonra aynı anten tarafından alınır. İletilen ve alınan sinyaller arasındaki frekans farkı ölçülen mesafeyle orantılıdır. Toplanan frekans farkı sinyali, yankı spektrumunu elde etmek ve hedef mesafeyi hesaplamak için FFT'ye tabi tutulur.

2.Ürün Boyutu

3. Çalışma Prensibi

Radar anteni, test edilen ortamın yüzeyine ulaştığında geri yansıtılacak ve daha sonra anten sistemi tarafından tekrar alınacak olan dar mikrodalga darbesini iletir. Sinyaller elektrik devresine iletilecek ve daha sonra seviye sinyallerine dönüştürülecektir. Mikrodalganın iletim hızı çok hızlı olduğundan, mikrodalganın test edilen ortamın yüzeyine iletilmesi ve daha sonra geri yansıtılması için kullanılan süre neredeyse 0'dır.

4.Teknik Özellikler

• Milimetre dalga radarı, ölçüm doğruluğu ±2 mm'ye kadar ulaşabilir ve minimum ölçüm kör bölgesi 0,05 m'dir.
• Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçülmesini sağlar.
• Aynı endüstriyel ve madencilik koşullarında diğer radar ürünlerine göre çeşitli mercek antenleri, daha küçük fırlatma açıları, daha yoğun enerji, daha güçlü yankı sinyalleri ve daha yüksek güvenilirlik.
• Daha güçlü penetrasyona sahiptir ve yapışma ve yoğuşma durumunda normal şekilde kullanılabilir.
• Dinamik sinyal aralığı daha geniştir ve düşük dielektrik sabit ortamın ölçümü daha kararlıdır.
• Çoklu ölçüm modları, hızlı ölçüm modunda radar yanıtı

5.Teknik Özellikler ve Model Seçimleri

6. Kurulum Gereksinimleri

Cihazı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve karıştırma kürekleri vb. gibi sinyali etkileyen çeşitli nesnelerden uzak durmaya çalışın.

7. Elektrik Bağlantısı

Güç Kaynağı

(4~20) mA/HART(2 telli)
Güç kaynağı ve çıkış akımı sinyali iki çekirdekli ekranlı kabloyu paylaşır. Lütfen spesifik besleme voltajı aralığı için teknik verilere bakın.

(4~20) mA(4 telli/6 telli)
Güç kaynağının ayrı olarak çalıştırılması gerekir ve güç kaynağı ve akım sinyali için dört çekirdekli ekranlı kablo kullanılır (akım sinyali ve RS485 arayüzü aynı anda çıkarılabilir ve eşzamanlı çıkış için altı çekirdekli ekranlı kablo gereklidir).

RS485/Modbus
Güç kaynağına ayrı olarak güç verilmesi gerekir ve güç kaynağı ve dijital sinyal için dört çekirdekli korumalı kablo kullanılır. (Akım sinyali ve RS485 arayüzü aynı anda çıkarılabilir ve eşzamanlı çıkış için altı çekirdekli ekranlı kablo gerekir).

8.Bağlantı

9.Sensör doğrusallığı

Işın Açısı
Işın açısı, radar dalgasının enerji yoğunluğunun maksimum değerinin (3dB genişlik) yarısına ulaştığı ışın açısıdır. Mikrodalgalar ışın aralığının dışında sinyaller yayar ve girişim yapan nesneler tarafından yansıtılabilir.
