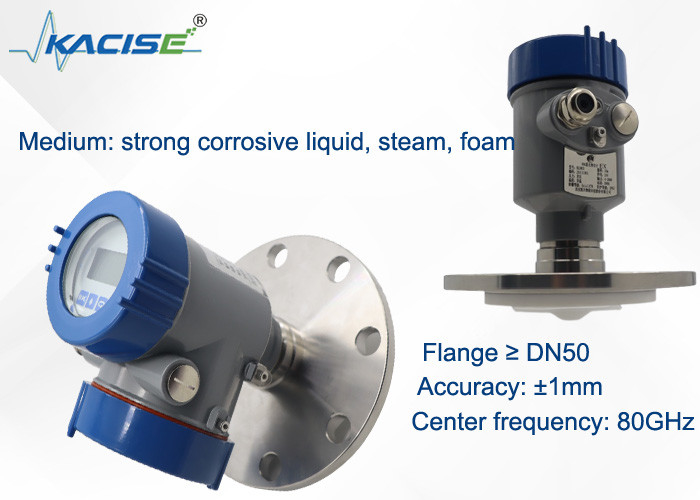

80GHz 4-20mA Patlama geçirmez Radar Seviyesi Sensörü ve İletici KLD803

KLD803 OEM radar seviye verici 80G ayarlanabilir frekanslı radar seviye ölçer

KLD803 80G radar seviye ölçer frekans modüle edilmiş sürekli dalga (FMCW) teknolojisini benimser. Anten yüksek frekanslı bir FM radar sinyali yayar ve radar sinyali frekansı doğrusal olarak artar..Gönderilen radar sinyali, ölçüm ortamı tarafından yansıtıldıktan sonra aynı anten tarafından alınır.Gönderilen sinyal frekansı ile alınan sinyal frekansı arasındaki frekans farkı ölçülen mesafeye orantılıdır.Toplanan frekans farkı sinyali, yansıtılan yankının spektrumunu elde etmek için hızlı Fourier dönüşümüne (FFT) maruz bırakılır.ve ölçülecek hedefe olan mesafe bu bazda hesaplanır..

Radar anten, test edilen ortamın yüzeyine ulaştığında yansıtılan dar mikrodalga darlığı iletecek ve daha sonra tekrar anten sistemi tarafından alınacaktır.Sinyaller elektrik devresine iletilecek ve daha sonra seviye sinyallerine dönüştürülecek.Mikrodalga iletim hızı çok hızlı olduğundan, test edilen ortamın yüzeyine ve ardından yansıtılan geriye mikrodalga iletim için kullanılan zaman neredeyse 0.

• Millimetre dalga radarı, ölçüm doğruluğu ±2mm'ye kadar ulaşabilir ve en az ölçüm kör bölgesi 0.05m'dir.
• Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçümünü karşılar.
• Çeşitli lens antenleri, daha küçük fırlatma açıları, daha yoğun enerji, daha güçlü yankı sinyalleri ve aynı endüstriyel ve madencilik koşullarında diğer radar ürünlerinden daha yüksek güvenilirlik.
• Daha güçlü bir nüfuza sahiptir ve yapışkanlık ve yoğunlaşma durumunda normal olarak kullanılabilir.
• Dinamik sinyal aralığı daha büyüktür ve düşük dielektrik sabit ortamların ölçümü daha istikrarlıdır.
• Çoklu ölçüm modları, hızlı ölçüm modunda radar tepkisi

Enstrümanı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve sinyali etkileyen çeşitli nesnelerden, örneğin kürekleri karıştırmaktan kaçının.

Güç kaynağı
(4?? 20) mA/HART ((2 tel)
Güç kaynağı ve çıkış akım sinyali iki çekirdekli koruma kablosu paylaşır. Lütfen belirli güç kaynağı voltaj aralığı için teknik verilere bakın.
(4?? 20) mA ((4 tel/6 tel)
Güç kaynağı ayrı olarak güçlendirilmelidir.ve dört çekirdekli koruma kablosu güç kaynağı ve akım sinyali için kullanılır (akım sinyali ve RS485 arayüzü aynı anda çıkabilir), ve eşzamanlı çıkış için altı çekirdekli koruma kablosu gereklidir).
RS485/Modbus
Güç kaynağı ayrı bir şekilde güçlendirilmelidir ve dört çekirdekli koruma kablosu güç kaynağı ve dijital sinyal için kullanılır.,ve eşzamanlı çıkış için altı çekirdekli koruma kablosu gereklidir).

Lütfen yerel elektrik kurulum yönetmeliklerine uyun.Enstrümanın elektrik bileşenleri üzerindeki tüm işlemler resmi eğitim almış profesyoneller tarafından tamamlanmalıdır.Ürün özelliklerinin gereksinimlerinize uygun olduğundan emin olmak için lütfen cihazın isim plaketini kontrol edin.Lütfen güç kaynağı voltajının aygıtın isim tabelasındaki gerekliliklerle uyumlu olduğundan emin olun..

Bu cihaz, koruma sınıfı IP66/67'nin gereksinimlerini tam olarak karşılar, lütfen kablo mühürleme başının su geçirmezliğini sağlayın.

Kurulumun IP67 gereksinimlerini karşılamasını nasıl sağlayabilirsiniz:

• Sıfırlama başının zarar görmediğinden emin ol.
• Kablonun hasar görmediğinden emin ol.
• Kullanılan kabloların elektrik bağlantısı düzenlemelerinin gereksinimlerini karşıladığından emin olun.
• Elektriksel arayüzüne girmeden önce, kabloyu aşağıya bükün, böylece evin içine su akmayacaktır, bakınız 1
• Lütfen kablo bezini sıkın, bak 2.
• Lütfen kullanılmayan elektrikli arayüzü kör bir fişle bağlayın, bakınız 3

Çizgi açısı
Parlaklık açısı, radar dalgasının enerji yoğunluğunun maksimum değerinin yarısına ulaştığı parlaklık açısıdır (3dB genişlik).Mikrodalgalar ışın aralığının dışında sinyaller yayar ve müdahale eden nesneler tarafından yansıtılabilir.

Anten boyutu ne kadar büyükse ve ışın açısı α ne kadar küçükse, daha az müdahale yankısı üretilir.
Daha doğru ölçümler için, herhangi bir iç aygıtı (sınır anahtarları, sıcaklık sensörleri, tabanlar, vakum halkaları, ısıtma bobinleri, baffles vb.) kurmaktan kaçının.) sinyal ışınının aralığında.

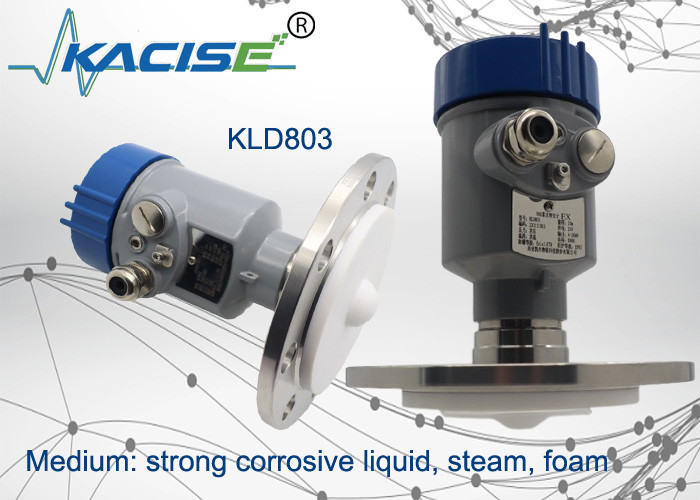

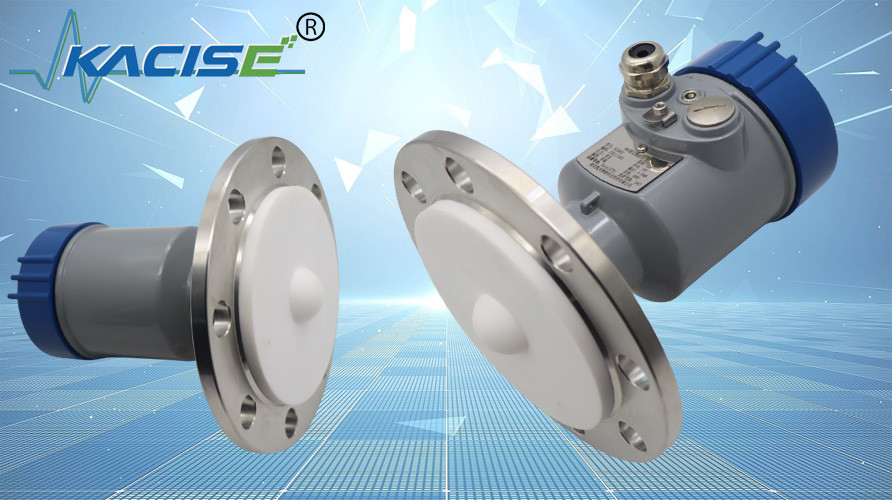

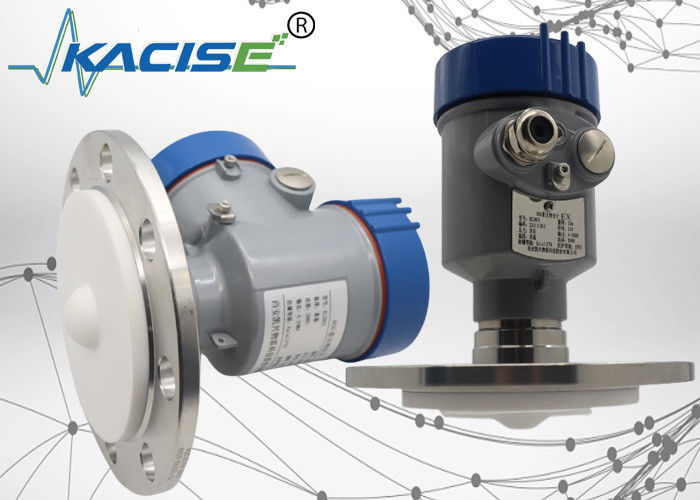

KLD800 serisi ürün gösterisi
