Kacise RS485 Radar Seviye Göndericisi 80G Düzenlenebilir Frekans Radar Seviye Sensörü 100m OEM
Kacise RS485 radar seviye vericisi, 80G ayarlanabilir frekanslı radar seviye sensörüyle,olağanüstü esneklik ve doğruluk sağlarBu sensör, farklı uygulama senaryolarına uyum sağlamak için ince ayarlanabilir ve çeşitli ortamlarda optimum performans sağlar.
İletişim cihazı, diğer kontrol sistemleriyle sorunsuz iletişim kurabilmek için RS485 arayüzü ile donatılmıştır. Mevcut endüstriyel otomasyon kurulumlarına kolay bir şekilde entegre edilmesini sağlar.verilerin verimli aktarılmasını ve uzaktan izlenmesini kolaylaştırmak. 100 metreye kadar ölçme kapasitesi, kimyasal, petrol veya su arıtma endüstrilerinde çok çeşitli depolama tankları ve kaplar için uygundur.üreticilere özel proje gereksinimlerine göre özelleştirme ve entegre etme fırsatı sağlar., seviye ölçüm çözümünün genel işlevselliğini ve uyumluluğunu artırır.Uzun vadeli ve istikrarlı seviye algılama yetenekleri sağlıyor..
1Ürün boyutu
2Çalışma İlke
Radar anten, test edilen ortamın yüzeyine ulaştığında yansıtılan dar mikrodalga darlığı iletecek ve daha sonra tekrar anten sistemi tarafından alınacaktır.Sinyaller elektrik devresine iletilecek ve daha sonra seviye sinyallerine dönüştürülecek.Mikrodalga iletim hızı çok hızlı olduğundan, test edilen ortamın yüzeyine ve ardından yansıtılan geriye mikrodalga iletim için kullanılan zaman neredeyse 0.
- Hayır.
3. Teknik Özellikler
Millimetre dalga radarı, ölçüm doğruluğu ±2 mm'ye ulaşabilir ve en az ölçüm kör bölgesi 0.05m'dir.
Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçümünü karşılar.
- Çeşitli lens antenleri, daha küçük fırlatma açıları, daha yoğun enerji, daha güçlü yankı sinyalleri ve aynı endüstriyel ve madencilik koşullarında diğer radar ürünlerine göre daha yüksek güvenilirlik.
Daha güçlü bir nüfuz gösterir ve yapışkanlık ve yoğunlaşma durumunda normal olarak kullanılabilir.
Dayanıklı sinyal aralığı daha büyüktür ve düşük dielektrik sabit ortamların ölçümü daha istikrarlıdır.
Çoklu ölçüm modları, hızlı ölçüm modunda radar tepkisi
4Teknik Özellikler ve Model Seçimleri
| Model |
KLD803 |
| Orta |
güçlü koroziv sıvı, buhar, köpük |
| Ölçme aralığı |
0.1m~10/20/30/60/100m |
| Süreç bağlantısı |
Flanş ≥ DN50 |
| Süreç sıcaklığı |
-40°C-130°C
|
| Süreç basıncı |
-0,1 ∼2,5 MPa |
| Anten boyutu |
34mm lens anten (flanş boyutuna göre) |
| Anten malzemesi |
PTFE |
| Doğruluk |
±1mm (35m'den küçük bir aralık) ±5mm (35m ile 100m arasında bir aralık) |
| Koruma sınıfı |
P67 |
| Merkezi frekans |
80GHz |
| Atış açısı |
3° |
| Güç kaynağı |
İki tel / DC24V / dört tel / DC12~24V / dört tel / AC220V |
| Kaplama |
Alüminyum/ paslanmaz çelik |
| Sinyal çıkışı |
iki kablolu / 4...20mA/HART protokolü dört kablolu / 4...20mA/ RS485 Modbus |
5Kurulum Gereksinimleri
Enstrümanı kurarken, malzeme girişinin üzerinde kurmaktan kaçının ve karıştırıcılar gibi sinyali etkileyen çeşitli nesnelerden kaçınmaya çalışın.
6- Elektrik bağlantısı.
Güç kaynağı
(4?? 20) mA/HART ((2 tel)
Güç kaynağı ve çıkış akım sinyali iki çekirdekli koruma kablosu paylaşır. Lütfen belirli güç kaynağı voltaj aralığı için teknik verilere bakın.
(4?? 20) mA ((4 tel/6 tel)
Güç kaynağı ayrı olarak güçlendirilmelidir.ve dört çekirdekli koruma kablosu güç kaynağı ve akım sinyali için kullanılır (akım sinyali ve RS485 arayüzü aynı anda çıkabilir), ve eşzamanlı çıkış için altı çekirdekli koruma kablosu gereklidir).
RS485/Modbus
Güç kaynağı ayrı bir şekilde güçlendirilmelidir ve dört çekirdekli koruma kablosu güç kaynağı ve dijital sinyal için kullanılır.,ve eşzamanlı çıkış için altı çekirdekli koruma kablosu gereklidir).
7- Bağlantı.
8Güvenlik Rehberi
Lütfen yerel elektrik kurulum yönetmeliklerine uyun.Enstrümanın elektrik bileşenleri üzerindeki tüm işlemler resmi eğitim almış profesyoneller tarafından tamamlanmalıdır.Ürün özelliklerinin gereksinimlerinize uygun olduğundan emin olmak için lütfen cihazın isim plaketini kontrol edin.Lütfen güç kaynağı voltajının aygıtın isim tabelasındaki gerekliliklerle uyumlu olduğundan emin olun..
9Koruma derecesi
Bu cihaz, koruma sınıfı IP66/67'nin gereksinimlerini tam olarak karşılar, lütfen kablo mühürleme başının su geçirmezliğini sağlayın.
Kurulumun IP67 gereksinimlerini karşılamasını nasıl sağlayabilirsiniz:
Sıfırlama başının zarar görmediğinden emin ol.
Kablonun hasar görmediğinden emin ol.
Kullanılan kabloların elektrik bağlantısı düzenlemelerinin gereksinimlerini karşıladığından emin olun.
Elektriksel arayüzüne girmeden önce, kabloyu aşağıya bükün, böylece evin içine su akmayacaktır, bakınız 1
Lütfen kablo bezini sıkın, bak 2.
Lütfen kullanılmayan elektrikli arayüzü kör bir fişle bağlayın, bakınız 3
10Sensör doğrusallığı.
Çizgi açısı
Parlaklık açısı, radar dalgasının enerji yoğunluğunun maksimum değerinin yarısına ulaştığı parlaklık açısıdır (3dB genişlik).Mikrodalgalar ışın aralığının dışında sinyaller yayar ve müdahale eden nesneler tarafından yansıtılabilir.
| Lens Anten çapı |
Φ32mm
lens Anten
|
Φ42mm
lens Anten
|
Φ76mm
lens Anten
|
Φ74.7mm
lens hava temizliği ile antene
|
| Çizgi açısı |
7° |
6° |
3° |
3° |
Anten boyutu ne kadar büyükse ve ışın açısı α ne kadar küçükse, daha az müdahale yankısı üretilir.
Daha doğru ölçümler için, herhangi bir iç aygıtı (sınır anahtarları, sıcaklık sensörleri, tabanlar, vakum halkaları, ısıtma bobinleri, baffles vb.) kurmaktan kaçının.) sinyal ışınının aralığında.

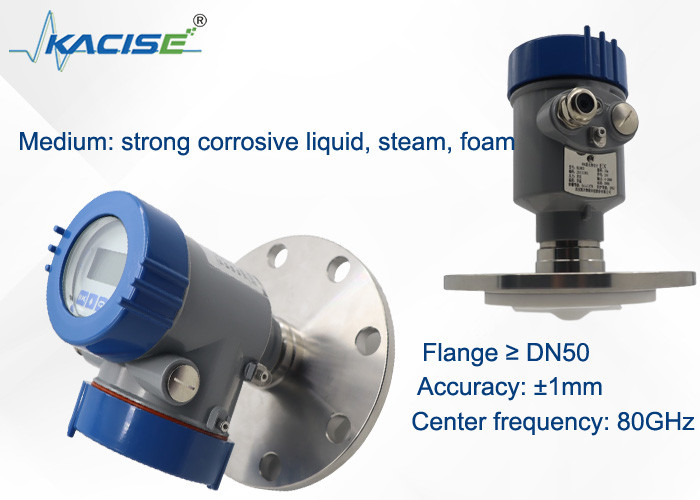

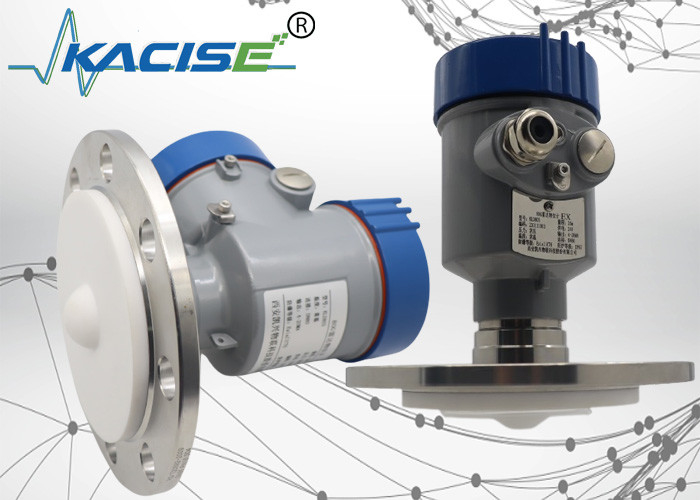

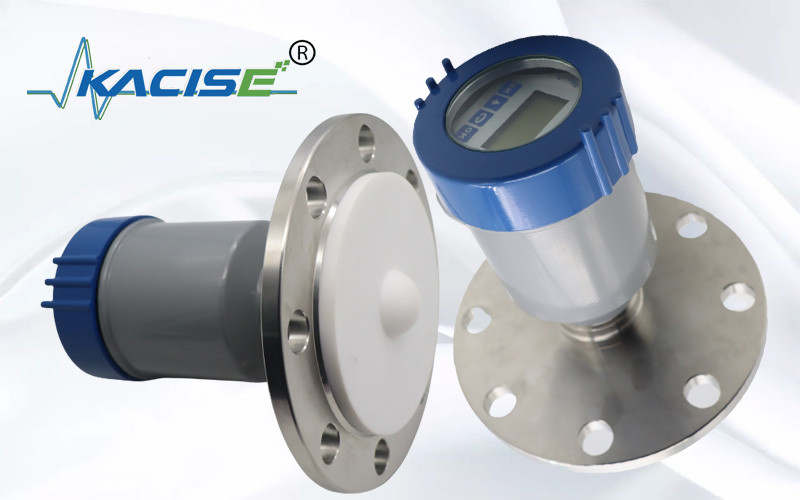

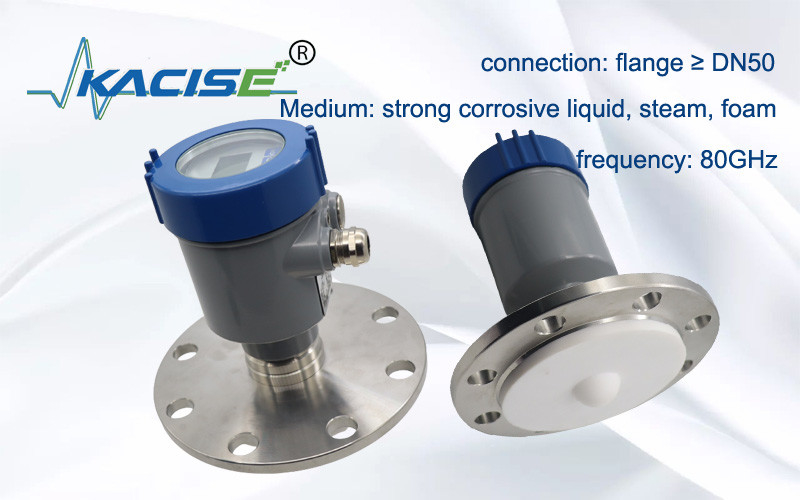

KLD800 serisi ürün gösterisi
