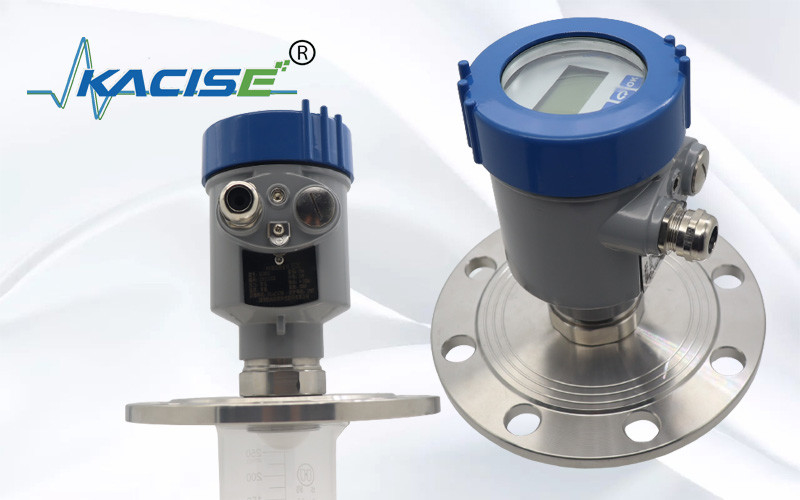

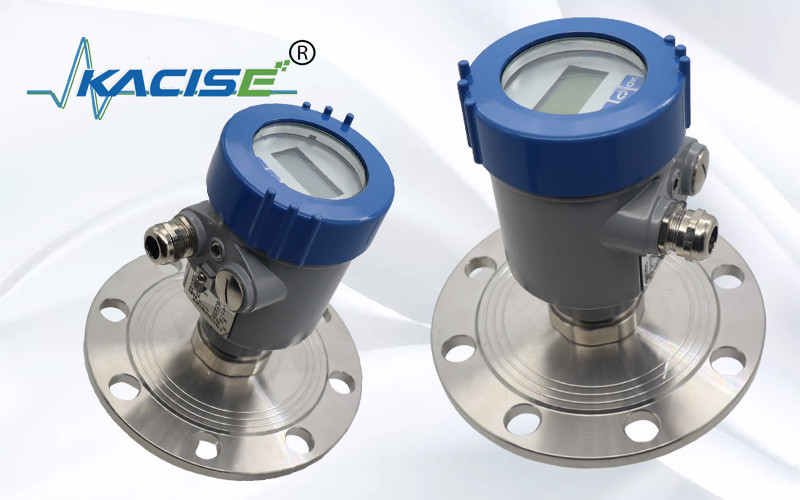

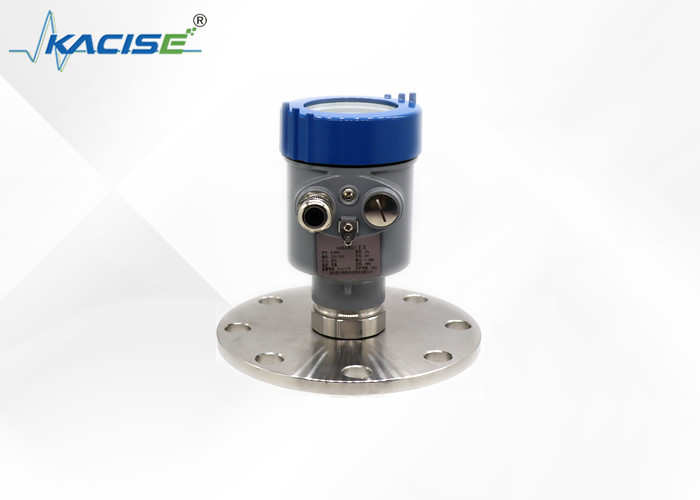

30m yüksek basınçlı 80g olmayan temassız radar sıvı seviyesi vericisi hafif aşındırıcı sıvı için
Ürün Açıklaması
30m yüksek basınçlı 80g temassız radar sıvı seviyesi vericisi, hafif aşındırıcı sıvıların kullanımını sağlamak için mükemmel bir seçimdir. 80G radar teknolojisi ile, yüksek basınç altında bile 30 metreye kadar sıvı seviyelerini tam olarak ölçebilir. Temassız tasarımı aşınma ve yıpranmayı azaltır, talepkar endüstriyel uygulamalarda dayanıklılık ve doğru okumalar sağlar.
1. Ürün boyutu
2. çalışma prensibi
Radar anteni, test edilen ortamın yüzeyine ulaşıldığında ve daha sonra anten sistemi tarafından tekrar alınırken geri yansıtılacak dar mikrodalga darbesini iletir. Sinyaller elektrik devresine iletilmeli ve daha sonra seviye sinyallerine dönüştürülmelidir. Mikrodalganın iletim hızı çok hızlı olduğundan, test edilen ve daha sonra yansıtılan ortamın yüzeyine mikrodalga iletimi için kullanılan zaman neredeyse 0'dır.
3. Teknik özellikler
- Milimetre dalga radarı, ölçüm doğruluğu ± 2 mm'ye kadar ulaşabilir ve minimum ölçüm kör bölgesi 0.05m'dir.
- Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçülmesini karşılar.
- Çeşitli lens antenleri, daha küçük fırlatma açıları, daha konsantre enerji, daha güçlü yankı sinyalleri ve aynı endüstriyel ve madencilik koşulları altında diğer radar ürünlerinden daha yüksek güvenilirlik.
- Daha güçlü penetrasyona sahiptir ve yapışma ve yoğuşma durumunda normal olarak kullanılabilir.
- Dinamik sinyal aralığı daha büyüktür ve düşük dielektrik sabit ortam ölçümü daha kararlıdır.
- Çoklu ölçüm modu, hızlı ölçüm modunda radar yanıtı.
4. Teknik özellikler ve model seçimleri
| Model | KLD802 |
| Orta | korozif olmayan sıvı, hafif aşındırıcı sıvı |
| Ölçüm aralığı | 0.1m ~ 10/20/30/60/100m |
| İşlem bağlantısı | Flanş ≥ DN80 |
| İşlem sıcaklığı | -40 ～ 110 ℃ |
| İşlem baskısı | -0.1 ～ 1.6 MPa |
| Anten boyutu | 32mm lens anteni |
| Anten malzemesi | Ptfe |
| Kesinlik | ± 1mm (35m'nin altında) ± 5mm (35m ile 100m arasında aralık) |
| Koruma sınıfı | P67 |
| Merkez frekansı | 80GHz |
| Fırlatma açısı | 3 ° |
| Güç kaynağı | İki telli /dc24v /dört tel /dc12 ~ 24V /dört tel /ac220v |
| Muhafaza | alüminyum/plastik/paslanmaz çelik |
| Sinyal çıkışı | iki telli /4...20ma/hart protokolü dört tel / 4 ... 20mA / rs485 modbus |
5. Kurulum Gereksinimleri
Enstrümanı takarken, malzeme girişinin üzerine yüklemekten kaçının ve karıştırma kürekleri, vb. Gibi sinyali etkileyen çeşitli nesnelerden kaçınmaya çalışın.
6. Elektrik Bağlantısı
Güç kaynağı
(4 ～ 20) MA/HART (2 tel)
Güç kaynağı ve çıkış akımı sinyali iki çekirdekli korumalı bir kabloyu paylaşır. Lütfen belirli besleme gerilimi aralığı için teknik verilere bakın.
(4 ～ 20) MA (4 tel/6 tel)
Güç kaynağının ayrı olarak güçlendirilmesi gerekir ve güç kaynağı ve akım sinyali için dört çekirdekli korumalı bir kablo kullanılır (akım sinyali ve RS485 arayüzü aynı anda çıkabilir ve eşzamanlı çıkış için altı çekirdekli korumalı bir kablo gereklidir).
Rs485/Modbus
Güç kaynağının ayrı olarak güçlendirilmesi gerekir ve güç kaynağı ve dijital sinyal için dört çekirdekli korumalı bir kablo kullanılır. (Mevcut sinyal ve RS485 arayüzü aynı anda çıkabilir ve eşzamanlı çıkış için altı çekirdekli korumalı bir kablo gereklidir).
7. Bağlantı
8. Güvenlik Kılavuzu
Lütfen yerel elektrik kurulum düzenlemelerinin gereksinimlerini gözlemleyin! Personel sağlığı ve güvenliği için yerel düzenlemeleri izleyin. Enstrümanın elektrik bileşenleri üzerindeki tüm işlemler, resmi eğitim alan profesyoneller tarafından tamamlanmalıdır. Ürün spesifikasyonunun gereksinimlerinizi karşıladığından emin olmak için lütfen enstrümanın isim plakasını kontrol edin. Lütfen güç kaynağı voltajının cihazın isim plakası üzerindeki gereksinimlerle tutarlı olduğundan emin olun.
9. Koruma derecesi
Bu enstrüman, Koruma Sınıfı IP66/67 gereksinimlerini tam olarak karşılar, lütfen kablo sızdırmazlık kafasının su geçirmezliğini sağlayın. Aşağıda gösterildiği gibi:
Kurulumun IP67 gereksinimlerini karşıladığından nasıl emin olunur:
- Sızdırmazlık kafasının hasar görmediğinden emin olun.
- Kablonun hasar görmediğinden emin olun.
- Lütfen kullanılan kabloların elektrik bağlantı düzenlemelerinin gereksinimlerini karşıladığından emin olun.
- Elektrik arayüzüne girmeden önce, suyun muhafazaya akmamasını sağlamak için kabloyu bükün, bkz.
- Lütfen kablo bezini sıkın, bkz.
- Lütfen kullanılmayan elektrik arayüzünü kör bir fişle takın, bkz.
10. Sensör doğrusallığı
Işın açısı
Işın açısı, radar dalgasının enerji yoğunluğunun maksimum değerinin yarısına (3dB genişliği) ulaştığı ışın açısıdır. Mikrodalgalar ışın aralığından sinyaller yayar ve etkileşen nesnelerle yansıtılabilir.
| Lens anten çapı | Φ32mm lens anteni | Φ42mm lens anteni | Φ76mm lens anteni | Φ74.7mm lens anteni hava tasfiyesi |
| Işın açısı | 7 ° | 6 ° | 3 ° | 3 ° |
Anten boyutu ne kadar büyük ve ışın açısı a ne kadar küçük olursa, o kadar az parazit yankıları üretilir.
Daha doğru ölçümler için, sinyal ışını aralığına herhangi bir dahili cihazın (limit anahtarları, sıcaklık sensörleri, tabanlar, vakum halkaları, ısıtma bobinleri, bölmeler vb.) Takılmaktan kaçının.
