KLD805 Güçlü Koroziv Sıvı için 80GHz Radar Seviye Göndericisi ±1mm Doğruluk ve FMCW Teknolojisi

KLD800 serisi 80G radar seviye göstergesi, frekans modülasyonlu sürekli dalga (FMCW) teknolojisini benimser. Anten, yüksek frekanslı bir FM radar sinyali yayar ve radar sinyalinin frekansı doğrusal olarak artar. İletilen radar sinyali, ölçülen ortamdan yansıtıldıktan sonra aynı anten tarafından alınır. Aynı zamanda iletilen sinyalin frekansı ile alınan sinyalin frekansı arasındaki frekans farkı ölçülen mesafeyle orantılıdır. Toplanan frekans farkı sinyali, yansıyan yankının spektrumunu elde etmek için hızlı Fourier dönüşümüne (FFT) tabi tutulur ve buna göre ölçülecek hedefe olan mesafe hesaplanır.

• Milimetre dalga radarı, ölçüm doğruluğu ±2 mm'ye kadar ulaşabilir ve minimum ölçüm kör bölgesi 0,05 m'dir.
• Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçülmesini sağlar.
• Aynı endüstriyel ve madencilik koşulları altında diğer radar ürünlerine göre çeşitli mercek antenleri, daha küçük fırlatma açıları, daha yoğun enerji, daha güçlü yankı sinyalleri ve daha yüksek güvenilirlik.
• Daha güçlü penetrasyona sahiptir ve yapışma ve yoğuşma durumunda normal şekilde kullanılabilir.
• Dinamik sinyal aralığı daha geniştir ve düşük dielektrik sabit ortamın ölçümü daha kararlıdır.
• Çoklu ölçüm modları, hızlı ölçüm modunda radar yanıtı.

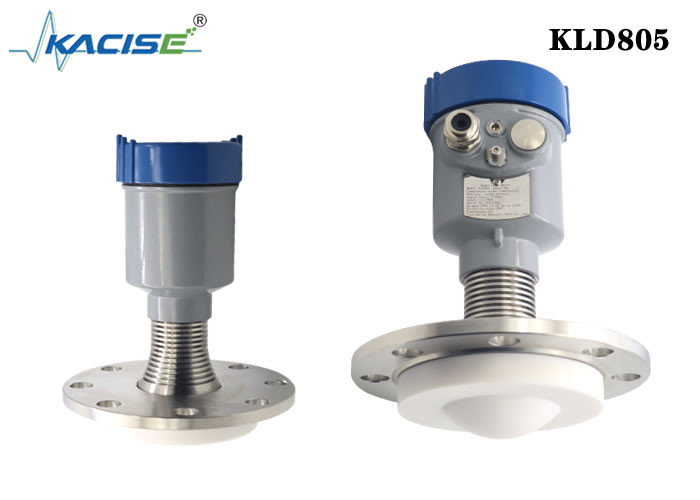

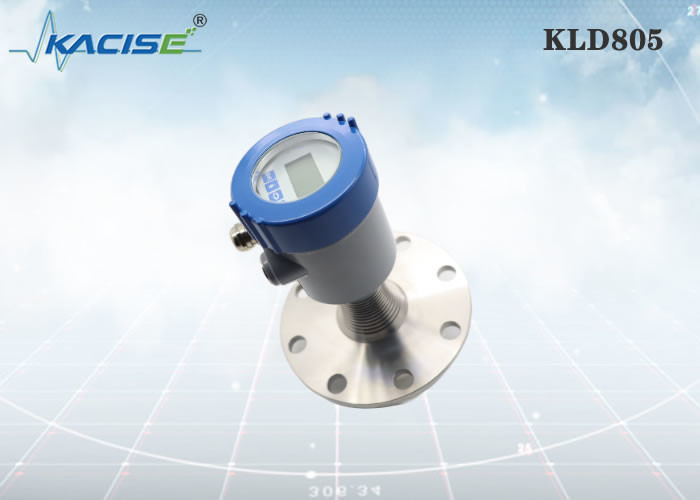

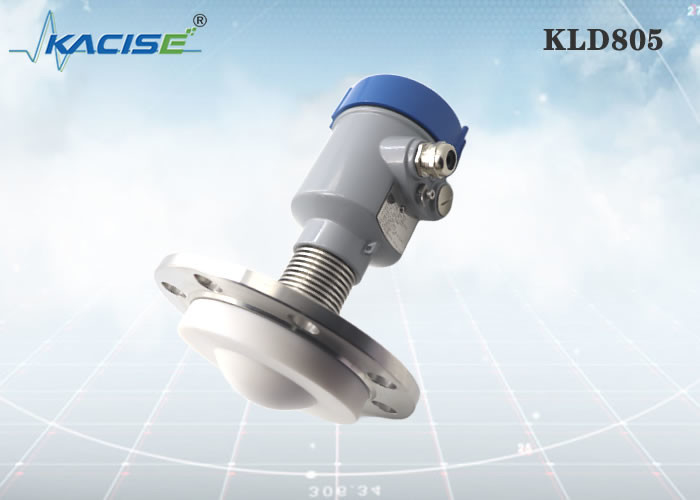

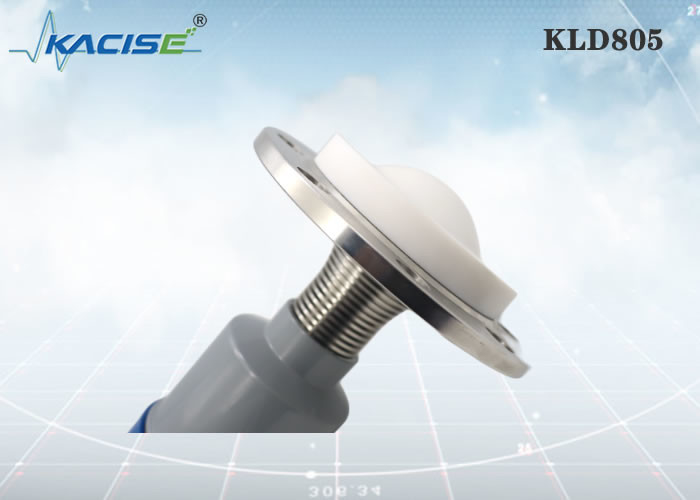

KLD805

Orta: Güçlü aşındırıcı sıvı, buhar, köpük, yüksek sıcaklık. ve yüksek basınç Ölçüm aralığı: 0,1m~10/20/30/60/100m Proses bağlantısı: flanş ≥ DN80 Proses sıcaklığı: -40~200°C Proses basıncı: -0.1~2.5MPa Anten boyutu: 76mm lens anteni (flanş boyutuna göre) Anten malzemesi: PTFE/genel dolgu Doğruluk: ±1mm Koruma sınıfı: IP67 Merkez frekansı: 80GHz Fırlatma açısı: 3° Güç kaynağı: iki telli /DC24V dört telli /DC12~24V Gövde: alüminyum / plastik / paslanmaz çelik Sinyal çıkışı: iki kablolu /4...20mA/HART protokolü dört telli 4...20mA/ RS485 Modbus

Flanş kurulumu kullanıldığında cihaz ile tank duvarı arasındaki minimum mesafe 200 mm olmalıdır.

① referans düzlemi

② damar merkezi veya simetri ekseni

Cihazı kurarken, malzeme girişinin üzerine kurmaktan kaçının ve karıştırma kürekleri vb. gibi sinyali etkileyen çeşitli nesnelerden uzak durmaya çalışın.

Son derece karmaşık çalışma koşullarında, kurulum noktasının merkezinde 20 cm yarıçaplı alanda herhangi bir engel bulunmadığı takdirde cihaz normal şekilde çalışabilir.

Kurulum bağlantı şeması:

Maksimum kurulum makarası yüksekliği H max, kurulum makarası çapına D ve ürün fırlatma açısının boyutuna bağlıdır.

Çok uzun kurulum bağlantısı radar performansını etkileyecektir.

Mm cinsinden birim:

Mm cinsinden birim:
