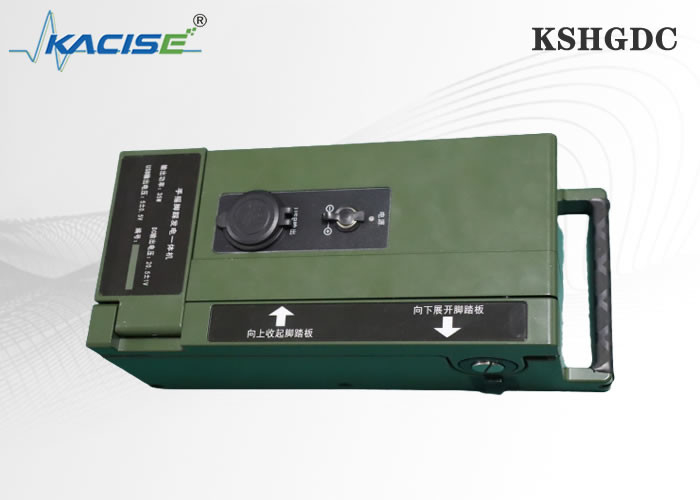

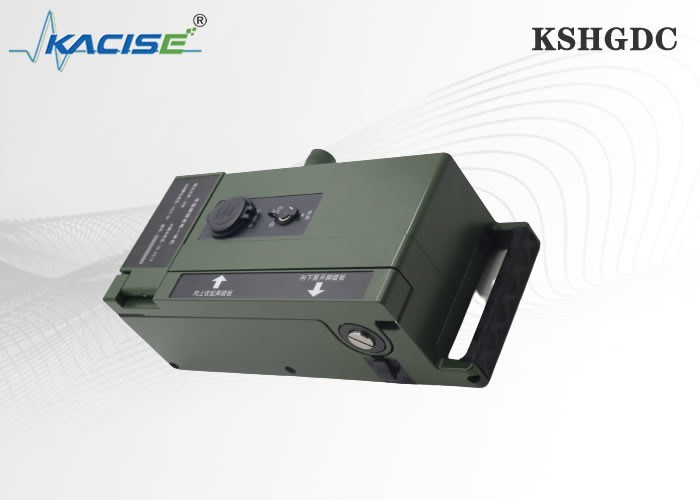

KSHGDC 65W taşınabilir askeri radyo donanımı el devre jeneratörü

KSHGDC Askeri El Krank jeneratörü

1. Genel Tanım
1.1 Uygulama
Bu el jeneratörü, 16.8V ve 5V voltajlı radyo setleri ve pil şarjı için yeni bir DC güç kaynağıdır.Güç kaynağı sürekli olarak hareketli şarj ile çalışabilir. Asker acil durum için depolama bataryası..

Ürün özellikleri:

• Araçları her zaman el ile çalıştırın.
• Toplam güç 10W'dan fazla, küçük boyutlu ve yüksek güç
• Çeşitli cihazları güç sağlamak için 12V çıkış ve USB 5V çıkış sağlar
• Tamamen alüminyum alaşımlı kabuk, daha sağlam ve güvenilir
• Tüm makine 600g'den daha az, daha taşınabilir.

1.2 Ana özellikler
Ana parametreler

1.3 Teslimat paketi şu şekilde oluşuyor:

2 Çalışma ilkeleri

Bu el jeneratörü insan gücüyle çalıştırılır. Dayanıklı mıknatıs sinkronizasyon jeneratörünü güç üretmek için itici kuvvet üretir. Değişen voltaj,silikon diyotla düzeltildikten sonra, kondensatörler tarafından filtre edilir ve daha sonra transistör seri düzenleyicisi tarafından düzenlenir, düz DC çıkış voltajına dönüştürülür.

2.1 Döviz aktarımı

Bu el jeneratörünün gücü üç seri dişli ile aktarılır, saplarından gelen güç jeneratörün rotor dişli şaftına iletilir ve rotoru döndürür.Toplam iletim oranı I=Il xI2=7.46x6.71 =50 Çarklama hızı 11 Or/dakikadır, jeneratörün rotor hızı yaklaşık 3000 r/dakikadır.

2.2 Jeneratör.

Jeneratörün yapısı dış rotor tipindedir; statör, yıldız bağlantısında 3 fazlı dağıtılmış ve eğrili sargılardan oluşur.Rotor nadir toprak kalıcı mıknatıs yapılmıştır yıldız şeklinde ve sekiz kutuplu, hava silinmiş mıknatıs stabilizasyon için kullanılır. saplar döndürülürken, statöre göre manyetik alanın göreceli hareketi vardır,ve 3 fazlı alternatif voltaj yaklaşık 200Hz bir frekansla statör sargısı indüklenir.

2.3 Devre parçası

Devre, 3 fazlı köprü tipi düzleyici ve kondansör filtresinden oluşur. Güç kaynağı çıkışı seri transistörler tarafından DC'ye stabilize edilir.Dijital ekran voltaj ve akım dahil çalışma durumunu gösterir. Swing hızını kontrol etmek için yeşil göstergeyi tutmak için göstergeyi değiştirirken, sarı göstergeyi hızlandırmalı ve kırmızı göstergeyi hızlandırmalı.
