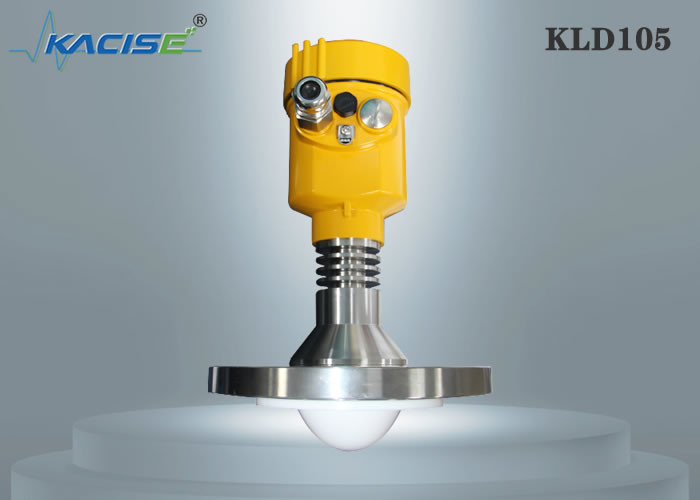

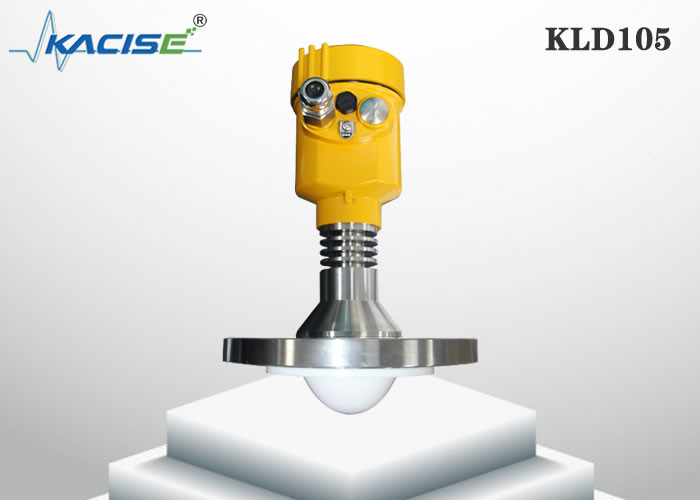

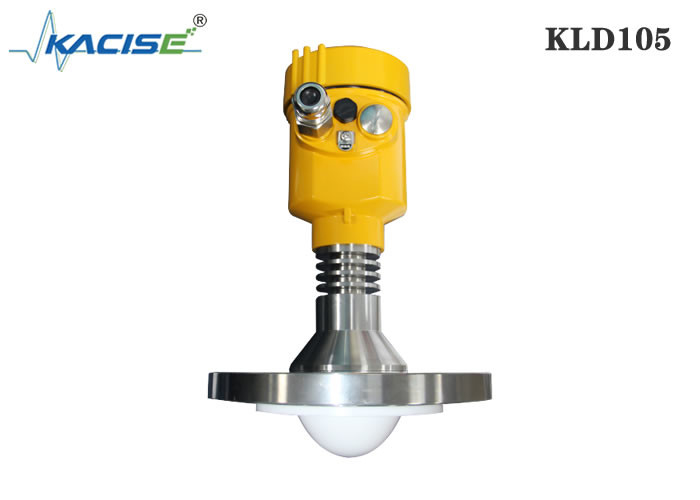

IP67 Korumalı 3° Fırlatma Açısı ve Sıvı Ölçümü için PTFE Anteni ile 80G FM Radar Seviye Ölçer

FM sürekli dalga radar seviye göstergesinin genel prensibi, radarın tankın üst kısmından elektromanyetik dalgalar yayması ve elektromanyetik dalgaların ortam tarafından yansıtıldıktan sonra radar tarafından alınmasıdır. Alınan sinyal ile iletilen sinyal arasındaki frekans farkı δf, ortamın yüzeyinden R mesafesiyle orantılıdır: R=C (hız)*δf (frekans farkı)/2/K (frekans modülasyon eğimi). Işığın hızı C ve frekans modülasyon eğimi K bilindiğinden, radar kurulum konumundan malzeme yüzeyine kadar olan R mesafesini elde etmek için frekans farkı δf tahmin edilebilir ve daha sonra, malzeme seviyesinin yüksekliğini elde etmek için tankın bilinen toplam yüksekliğinden radardan malzeme yüzeyine olan uzaysal mesafe (Boş yükseklik olarak adlandırılır) çıkarılır.

1. ±1 mm'ye kadar ölçüm doğruluğuna ve minimum 0,1 m kör alana sahip milimetre dalga radarı.
2. Daha küçük anten boyutu, daha fazla çalışma koşulunun ölçülmesini sağlar.
3. Çeşitli mercek antenleri, daha küçük fırlatma açısı, daha yoğun enerji, daha güçlü yankı sinyali, aynı endüstriyel ve madencilik koşulları altında, diğer radar ürünleriyle karşılaştırıldığında daha yüksek güvenilirliğe sahiptir.
4. Daha güçlü nüfuz etme özelliği sayesinde yapışma ve yoğuşma olsa bile normal şekilde kullanılabilir.
5. Dinamik sinyal aralığı daha geniştir ve düşük dielektrik sabit ortamın ölçümü daha kararlıdır.
6. Çeşitli ölçüm modları, hızlı ölçüm modunda radar reaksiyon süresi 1S'den azdır.
