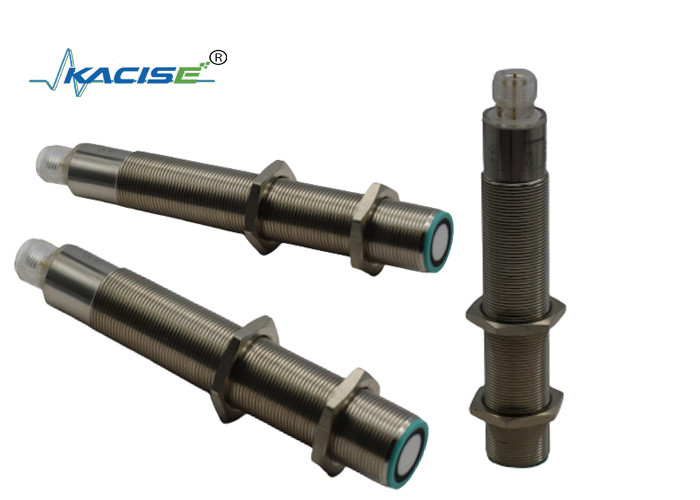

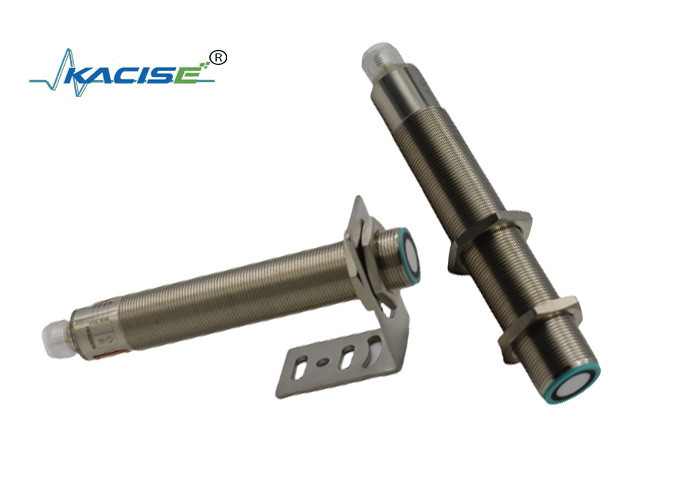

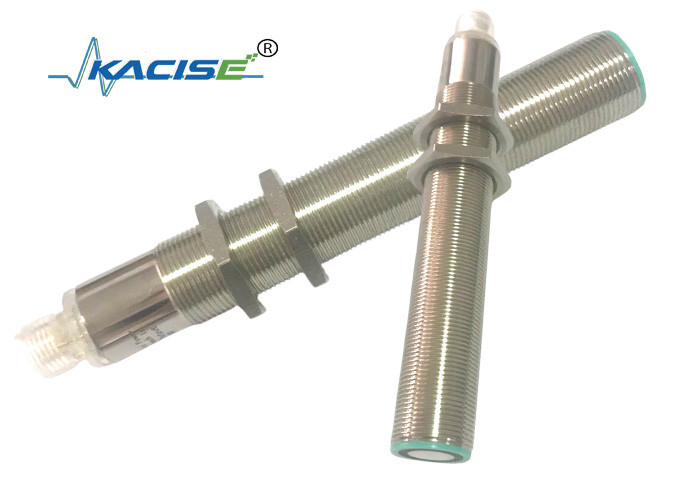

Name: Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Ev > Ürünler > Sıvı seviyesi ölçer >

Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output

RS485 Liquid Tank Level Sensor

Juice Processing Factory Fluid Level Meter

Fluid Ultrasonic Distance Sensor

Menşe yeri:

Çin

Marka adı:

KACISE

Sertifika:

Model Number:

M18 KUS1000

Bizimle İletişim

Teklif Et

Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output

Ürün Ayrıntıları

Ürün:

ultrasonik mesafe sensörü

Giriş/çıkış:

50mm ~ 1000mm

Dönüştürücü frekansı:

40khz

Çalışma Gerilimi:

24Vdc

Çalışma voltajını sınırlayın:

3.6VDC~30VDC

IP derecesi:

IP67

Çıkış:

RS232/RS485

Vurgulamak:

RS485 Liquid Tank Level Sensor

Juice Processing Factory Fluid Level Meter

Fluid Ultrasonic Distance Sensor

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 adet

Ambalaj bilgileri

her ünitenin ayrı kutusu vardır ve tüm kutular standart paketlerde veya müşterilerin istekleri doğru

Delivery Time

5-8 work days

Payment Terms

T/T,Western Union,MoneyGram

Yetenek temini

Haftada 1000 Adet/Adet pazarlık yapılabilir

İlişkili Ürünler

LCD Ekran Dört Tel Ultrasonik Seviye Ölçücüsü, Doğru Uzaklık Ölçümü için 0-10m Aralık

En İyi Fiyatı Alın

Video

Endüstriyel Koroziv Sıvı İzleme için Dokunmasız Yüksek Hassasiyetli İki Telli Entegre Ultrasonik Seviye Ölçücüsü

En İyi Fiyatı Alın

Video

Endüstriyel Su Seviyesi İzleme için Yüksek Hassasiyetli İki Tel Ultrasonik Su Seviyesi Sensörü

En İyi Fiyatı Alın

Video

20m Çıkış RS485/RS232 Sıvı Seviye İzleme için İki Tel Ultrasonik Seviye Ölçücüsü

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Meyve Suyu İşleme Fabrikası Küçük Menzilli Sıvı Tankı Seviye Sensörü RS485 Çıkışı

Ürün Özellikleri

Bağlanmak	Değer
Ürün	Ultrasonik Mesafe Sensörü
Algılama Aralığı	50mm~1000mm
Dönüştürücü Frekansı	40KHz
Çalışma Gerilimi	24VDC
Çalışma Gerilimini Sınırla	3.6VDC~30VDC
IP derecesi	IP67
Çıkış	RS232/RS485

RS485 Çıkış Sinyali Ultrasonik Sıvı Seviye Sensörü

Teknik Parametreler

Genel Özellikler

Algılama aralığı	100...1000 mm
Kullanılamayan alan	0...100mm
Standart hedef plakası	100 mm x 100 mm
Dönüştürücü frekansı	yaklaşık 220 kHz
Tepki gecikmesi	yaklaşık. 50 ms

Göstergeler/Çalıştırma Araçları

Gösterge	Durum Anlamı
LED mavi	Güç açık
LED sarı	Anahtarlama durumu göstergesi (yanıp sönüyor: program fonksiyon nesnesi algılandı)
LED kırmızı	Sürekli kırmızı: Hata Yanıp sönüyor: program fonksiyonu, nesne algılanmadı

Elektriksel Özellikler

Çalışma gerilimi UB	15...30 V DC, dalgalanma %10SS
Yüksüz besleme akımı I0	≤ 45 mA

Giriş

Giriş türü	1 ÖĞRETME girişi
Çalışma aralığı	A1: -UB...+1 V, A2: +6 V...+UB
Giriş empedansı	> 4,7 kΩ
TEACH-IN program darbesi	≥ 1 sn

Çıkış

Çıkış türü	1 anahtar çıkışı E4, NPN NO/NC, programlanabilir
Nominal çalışma akımı Ie	200 mA, kısa devre/aşırı yük korumalı
Varsayılan ayar	Anahtarlama noktası A1:70mm, Anahtarlama noktası A2: 800mm
Gerilim düşüşü	≤ 2,5V
Tekrar doğruluğu	≤ %1
Anahtarlama frekansı f	≤ 13 Hz
Menzil histerezisi H	Ayarlanan çalışma mesafesinin %2'si
Sıcaklık etkisi	Tam ölçekli değerin ±%1,5'i

Ortam Koşulları

Ortam sıcaklığı	-25...70°C(248...343K)
Depolama sıcaklığı	-40...85°C(233...358K)

Mekanik Özellikler

Bağlantı	V1 konnektörü(M12*1),4 pinli
Koruma derecesi	IP67
Malzeme Muhafazası	Pirinç, nikel kaplama
Dönüştürücü	Epoksi reçine/içi boş cam küre karışımı; köpük poliüretan, PBT kaplama

Boyutlar

Elektronik Arayüz ve Sinyal Tanımı

Sensör Fonksiyon Açıklaması

Ultrasonik sensör, öğretilebilir iki anahtarlama noktasına sahip bir anahtar çıkışına sahiptir. Bunlar, TEACH-IN girişine en az 1 saniye boyunca besleme gerilimi - UB veya + UB uygulanarak ayarlanır. LED'ler, TEACH-IN prosedürü sırasında sensörün hedefi tanıyıp tanımadığını gösterir.

Anahtarlama noktaları, güç açıldıktan sonra yalnızca 5 dakika içinde ayarlanabilir. Ayarları değiştirmek için sistemin yeniden başlatılması gerekir.

ÖĞRETME Modları

Mod	Prosedür
TEACH-IN pencere modu, normalde açık fonksiyon	1. Hedefi yakın anahtarlama noktasına ayarlayın 2. TEACH-IN anahtarlama noktası A1, - UB ile 3. Hedefi uzak anahtarlama noktasına ayarlayın 4. + UB ile TEACH-IN anahtarlama noktası A2
TEACH-IN pencere modu, normalde kapalı fonksiyon	1. Hedefi uzak anahtarlama noktasına ayarlayın 2. TEACH-IN anahtarlama noktası A2 - UB ile 3. Hedefi yakın anahtarlama noktasına ayarlayın 4. + UB ile TEACH-IN anahtarlama noktası A1
TEACH-IN anahtarlama noktası, normalde açık fonksiyon	1. Hedefi yakın anahtarlama noktasına ayarlayın 2. TEACH-IN anahtarlama noktası A1, - UB ile 3. Sensörü kapatın veya nesneleri çıkarın 4. + UB ile TEACH-IN anahtarlama noktası A2
TEACH-IN anahtarlama noktası, normalde kapalı fonksiyon	1. Sensörü kapatın veya nesneleri çıkarın 2. TEACH-IN anahtarlama noktası A2 - UB ile 3. Hedefi yakın anahtarlama noktasına ayarlayın 4. + UB ile TEACH-IN anahtarlama noktası A1

LED Ekran Göstergeleri

Çalışma Modu	Kırmızı LED	Sarı LED
TEACH-IN anahtarlama noktası Nesne algılandı	kapalı	yanıp söner
Hiçbir nesne algılanmadı	yanıp söner	kapalı
Nesne belirsiz (TEACH-IN geçersiz)	Açık	kapalı
Normal çalışma	kapalı	Anahtarlama durumu
Arıza	Açık	Önceki durum

Kurulum Koşulları

Sensörü 0°C'nin altındaki ortamlara kurarken uygun koruyucu önlemler alınmalıdır. Çelik somunlar kullanılarak açık deliklere doğrudan montaj için sensör, mahfaza dişinin ortasına sabitlenmelidir.
