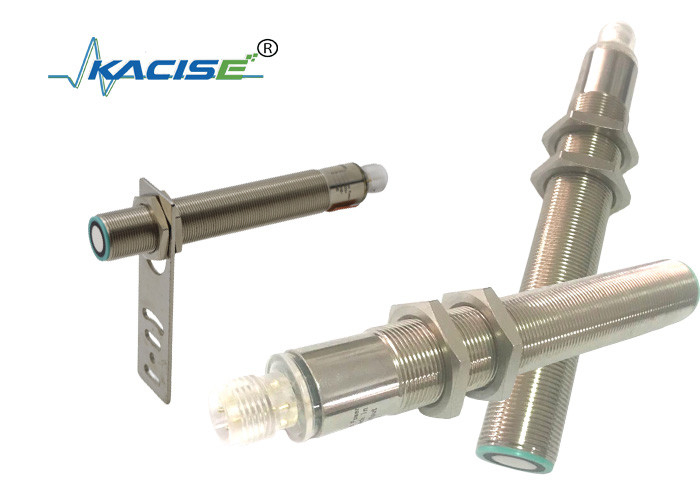

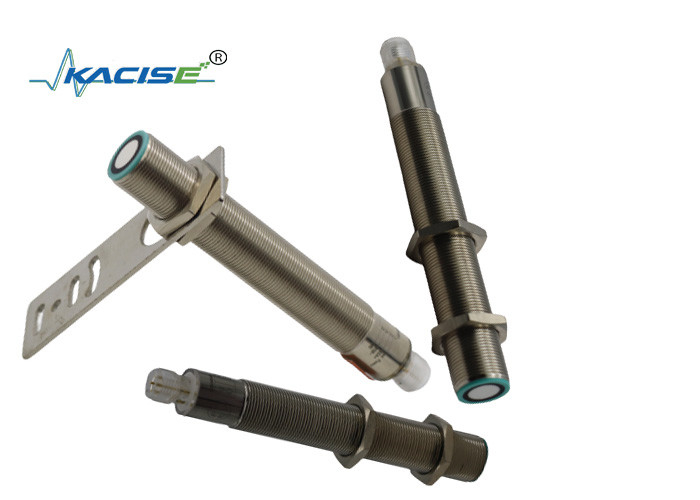

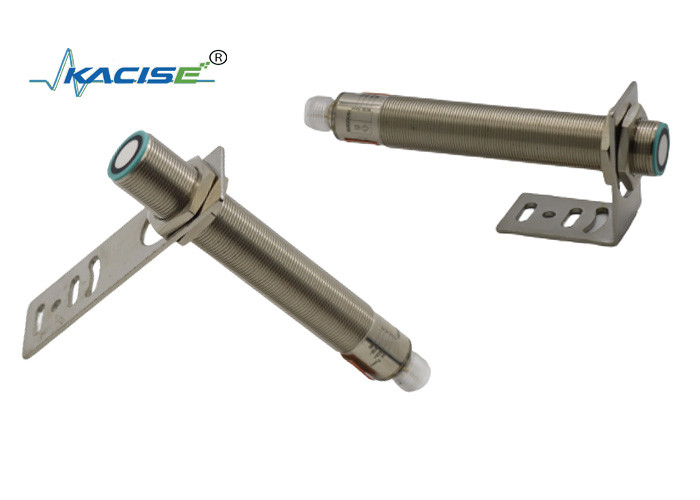

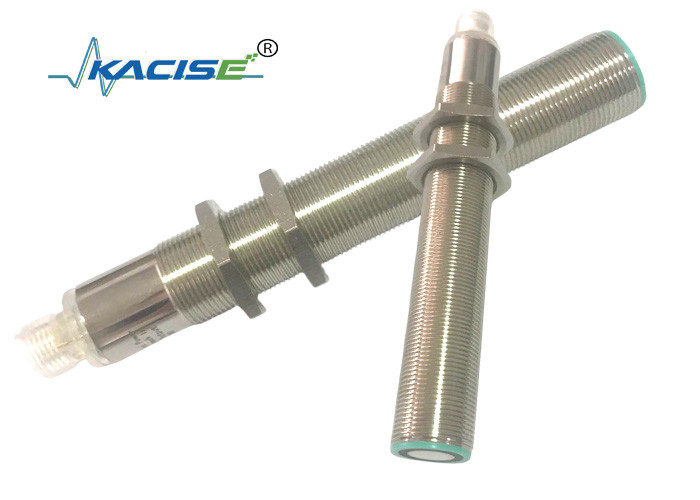

Name: Sıvı Tankı İzleme için 50mm-1000mm Algılama Aralığı ve IP67 Korumalı RS485 Çıkışlı Ultrasonik Seviye Sensörü
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Ev > Ürünler > Sıvı seviyesi ölçer >

Sıvı Tankı İzleme için 50mm-1000mm Algılama Aralığı ve IP67 Korumalı RS485 Çıkışlı Ultrasonik Seviye Sensörü

Chemical Factory Fluid Level Meter

RS485 Liquid Level Meter

40KHZ Liquid Tank Level Sensor

Menşe yeri:

Çin

Marka adı:

KACISE

Sertifika:

Model Number:

M18 KUS1000

Bizimle İletişim

Teklif Et

Sıvı Tankı İzleme için 50mm-1000mm Algılama Aralığı ve IP67 Korumalı RS485 Çıkışlı Ultrasonik Seviye Sensörü

Ürün Ayrıntıları

Ürün:

ultrasonik mesafe sensörü

Giriş/çıkış:

50mm ~ 1000mm

Dönüştürücü frekansı:

40khz

Çalışma Gerilimi:

24Vdc

Çalışma voltajını sınırlayın:

3.6VDC~30VDC

IP derecesi:

IP67

Çıkış:

RS232/RS485

Vurgulamak:

Chemical Factory Fluid Level Meter

RS485 Liquid Level Meter

40KHZ Liquid Tank Level Sensor

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 adet

Ambalaj bilgileri

her ünitenin ayrı kutusu vardır ve tüm kutular standart paketlerde veya müşterilerin istekleri doğru

Delivery Time

5-8 work days

Ödeme koşulları

Banka havalesi, Western Union, MoneyGram

Yetenek temini

Haftada 1000 Adet/Adet pazarlık yapılabilir

İlişkili Ürünler

316 Paslanmaz Çelik Kapasitik Seviye Sensörü, IP67 Koruması ve Zorlu Çevre için HART İletişimi

En İyi Fiyatı Alın

500 Internal Server Error An internal server error occurred.

En İyi Fiyatı Alın

KLD806 80G FM Radar Seviye Sensörü 80GHz Frekans Flange Montajı ve Çimento Silosları için PTFE Anten

En İyi Fiyatı Alın

Temassız ölçüm ve sıvı seviyesi izleme için IP67 koruması olan 26GHz frekanslı radar seviye ölçümcüsü

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

RS485 Çıkış Sinyali düşük maliyetli fiyat ultrasonik sıvı seviye ölçer ölçer ultrasonik tank su seviye sensörü

1. Parametre

Genel özellikler

Algılama aralığı	100...1000 mm
Kullanılamayan alan	0 ... 100mm
Standart hedef plakası	100 mm x 100 mm
Dönüştürücü frekansı	yaklaşık 220 kHz
Tepki gecikmesi	yaklaşık. 50 ms

Göstergeler/çalıştırma araçları

LED mavi	güç açık
LED sarı	anahtarlama durumu göstergesi yanıp sönüyor: program işlevi nesnesi algılandı
LED kırmızı	sürekli kırmızı: Hata Kırmızı, yanıp sönüyor: program fonksiyonu, nesne algılanmadı

Elektriksel özellikler

Çalışma gerilimi UB	15 ... 30 V DC, dalgalanma %10 SS
Yüksüz besleme akımı I0	≤ 45 mA

Giriş

Giriş türü	1 ÖĞRETME girişi
	çalışma aralığı A1: -UB ... +1 V, çalışma aralığı A2: +6 V ...+UB
	giriş empedansı: > 4,7 kΩ; TEACH-IN program darbesi: ≥ 1 sn

Çıkış

Çıkış türü	1 anahtar çıkışı E4, NPN NO/NC, programlanabilir
Nominal çalışma akımı Ie	200 mA, kısa devre/aşırı yük korumalı
Varsayılan ayar	Anahtarlama noktası A1:70mm Anahtarlama noktası A2: 800mm
Gerilim düşüşü	≤ 2,5V
Tekrar doğruluğu	≤ %1
Anahtarlama frekansı f	≤ 13Hz
Menzil histerezisi H	Ayarlanan çalışma mesafesinin %2'si
Sıcaklık etkisi	Tam ölçekli değerin ±%1,5'i

Ortam koşulları

Ortam sıcaklığı	-25…70°C(248...343K)
Depolama sıcaklığı	-40…85°C(233...358K)

Mekanik özellikler

Bağlantı	V1 konnektörü(M12×1),4 pinli
Koruma derecesi	IP67
Malzeme Muhafazası	pirinç, nikel kaplama
Dönüştürücü	epoksi reçine/içi boş cam küre karışımı; köpük poliüretan, PBT kaplama

2. Boyutlar

3. Elektronik arayüz ve sinyal tanımı

4. Sensör Fonksiyonlarının Açıklaması

Parametreyi ayarlayın

Ultrasonik sensör, öğretilebilir iki anahtarlama noktasına sahip bir anahtar çıkışına sahiptir. Bunlar, TEACH-IN girişine besleme voltajı - UB veya + UB uygulanarak ayarlanır. Besleme gerilimi TEACH-IN girişine en az 1 saniye süreyle uygulanmalıdır. LED'ler, sensörün TEACH-IN prosedürü sırasında hedefi tanıyıp tanımadığını gösterir. A1 anahtarlama noktası - UB ile,A2 +UB ile öğretilir. Sekiz farklı çıkış fonksiyonu ayarlanabilir. Anahtarlama noktası, Mesafenin yalnızca güç açıldıktan sonra ayarlanması. Dahili saat, güç açıldığında 5 dakika sonra değiştirilemeyeceğini garanti edebilir. Anahtarlama noktasını değiştirmek istiyorsanız, kullanıcı istek mesafesini yalnızca gücün yeniden başlatılmasından sonra ayarlayabilir.

TEACH-IN pencere modu, normalde açık fonksiyon
- Hedefi yakın anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A1 ile - UB
- Hedefi uzak anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A2
TEACH-IN pencere modu, normalde kapalı fonksiyon
- Hedefi uzak anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A2 ile - UB
- Hedefi yakın anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A1
TEACH-IN anahtarlama noktası, normalde açık fonksiyon
- Hedefi yakın anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A1 ile - UB
- Sensörü elinizle kapatın veya tüm nesneleri çıkarın
algılama aralığından
-TEACH-IN + UB ile anahtarlama noktası A2
TEACH-IN anahtarlama noktası, normalde kapalı fonksiyon
- Sensörü elinizle kapatın veya tamamını çıkarın
Algılama menzilindeki nesneler
- TEACH-IN anahtarlama noktası A2 ile - UB
- Hedefi yakın anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A1
TEAC-IN büyük histerezis aralığı, normalde açık mod
- Hedefi yakın anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A1
- Hedefi uzak anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A2 ile - UB
TEAC-IN büyük histerezis aralığı, normalde kapalı mod
- Hedefi uzak anahtarlama noktasına ayarlayın
- + UB ile TEACH-IN anahtarlama noktası A2
- Hedefi yakın anahtarlama noktasına ayarlayın
- TEACH-IN anahtarlama noktası A1 ile - UB
Normalde açık modda nesnelerin varlığının TEACH-IN tespiti
- Sensörü elinizle kapatın veya içindeki tüm nesneleri çıkarın.
algılama aralığı
- TEACH-IN anahtarlama noktası A2 ile - UB
- Sensörü elinizle kapatın veya içindeki tüm nesneleri çıkarın.
algılama aralığı
- + UB ile TEACH-IN anahtarlama noktası A2
Normalde kapalı modda nesnelerin varlığının TEACH-IN tespiti
- Sensörü elinizle kapatın veya tüm nesneleri algılama mesafesinden çıkarın
- +UB ile TEACH-IN anahtarlama noktası A2
- Sensörü elinizle kapatın veya tüm nesneleri algılama mesafesinden çıkarın
- -UB ile TEACH-IN anahtarlama noktası A2
Anahtarlama noktasının varsayılan ayarı
A1=kör aralık,A2=nominal mesafe

LED ekranlar
Çalışma moduna bağlı olarak görüntüler	Kırmızı LED	Sarı LED
TEACH-IN anahtarlama noktası Nesne algılandı Hiçbir nesne algılanmadı Nesne belirsiz (TEACH-IN geçersiz)	kapalı yanıp söner Açık	yanıp söner kapalı kapalı
Normal çalışma	kapalı	Anahtarlama durumu
Arıza	Açık	Önceki durum

5. Kurulum koşulları

Sensör ortam sıcaklığının 0°C'nin altına düştüğü bir yere kurulursa, koruyucu önlemler açısından iyi sonuç vermelidir. Sensörün çelik somunlar kullanılarak açık bir deliğe doğrudan monte edilmesi durumunda, sensörün mahfaza dişinin ortasına sabitlenmesi gerekir.

6. Sevkiyat ve ödeme
