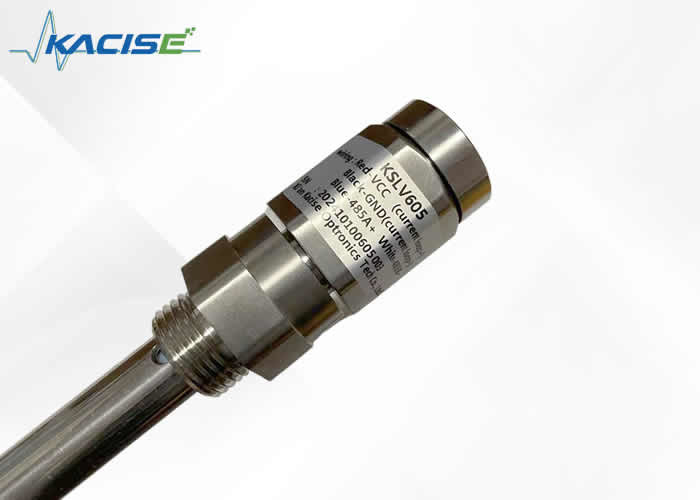

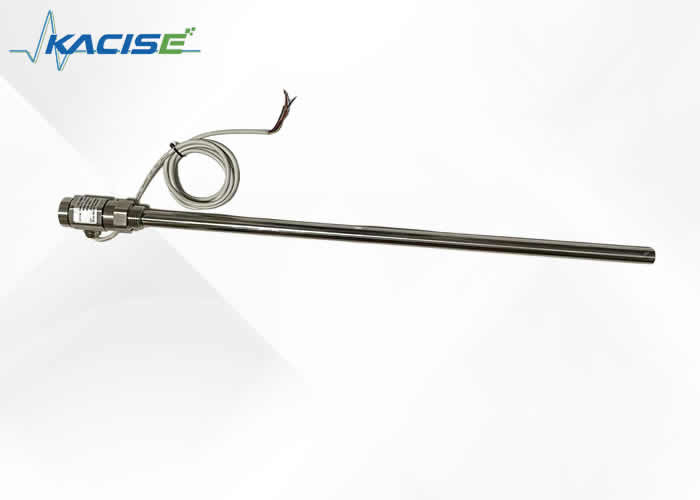

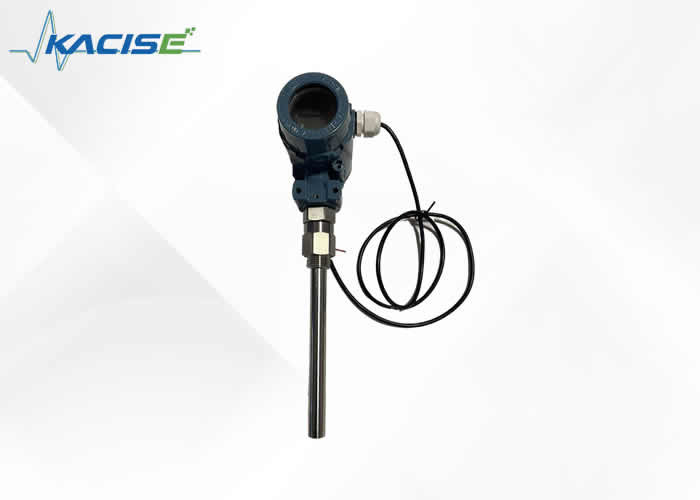

Yüksek performanslı ve geniş menzilli kapasitif su seviyesi sensörü olan KLSV605

1.Genel Açıklama

Kapasitif sıvı seviye ölçüm cihazı, konteynerdeki ortamın seviyesini ölçmek için kapasitans değişimini kullanan bir ölçüm cihazıdır.Ölçüm süreci esas olarak iki elektrot arasındaki kapasitans değişikliğine bağlıdır.Yani kapasitif sıvı seviye ölçümünün hassasiyeti iki ortamın, bir gaz ve bir sıvının dielektrik sabitlerinin farkına bağlıdır.Kapasitans seviye ölçümünün ölçümü, iki ortamın dielektrik sabitlerinin tutarlı olmasını sağlamalıdır., aksi takdirde dielektrik sabit değişimi doğrudan hatalara yol açacaktır.

2. Özellik

• İyi yapı ve kurulum yöntemi yüksek sıcaklık, yüksek basınç, güçlü korozyon, kolay kristalleşme, tıkanma karşıtı, dondurma karşıtı ve katı tozlu ve granüler malzemelere uygulanabilir.
• Güçlü koroziv ortamın sıvı seviyesini, yüksek sıcaklıklı ortamın sıvı seviyesini ve viskozite ile hiçbir ilgisi olmayan mühürlenmiş bir kapın sıvı seviyesini ölçebilir.ortamın yoğunluğu ve çalışma basıncı.

3.Spesifikasyon

4.Yapı

Kapasitif sıvı seviyesi sensörlerinin farklı uygulama durumları ve parametreleri nedeniyle farklı yapıları vardır, ancak genel olarak ana yapısı kabaca iki parçaya bölünebilir,yani sensör kısmı ve verici kısmıResimde görüldüğü gibi:

Resimdeki A, doğrudan konteyner ekipmanına veya ölçümlere inen sensörü gösterir

ölçüm tüpünün ölçüm ortamında

Şekildeki B ve C, ekipmanların bağlantısı için kullanılan sıvı seviyesi ölçüm ve kontrol cihazının gaz fazı ve sıvı fazı bağlantı flensleri,Ve ekipmandaki sıvı ve basınç ölçüm silindirine çekilir..

Şekildeki D, sensör elektrotu ile kapasitans oluşturabilen sıvı seviyesi ölçüm ve kontrol cihazının ölçüm silindirini gösterir.

Şekilde gösterilen E, sıvı seviyesi ölçüm ve kontrol cihazındaki kirleri düzenli olarak dışa aktarabilen kanalizasyon flensidir.Sıvı seviyesi ölçüm ve kontrol cihazının ölçüm tüpünün içini temiz tutun., ve sensörün kirlere yapışmasını önleyin.

Şekilde gösterilen F, kapasitandan standart akım sinyaline dönüştürme cihazı olan verici,ve tüm sıvı seviyesi ölçüm ve kontrol cihazının merkezi parçasıdır.Ana işlevi, sensör tarafından gönderilen sıvı seviyesi değişiminden kaynaklanan kapasitans değişikliği artışını almak ve dönüşümden sonra 4-20mADC standart akım sinyali çıkarmaktır.Bu verici askeri entegre cihazları kullanıyor., düşük güç tüketimi, yüksek sıcaklık direnci, güçlü güvenilirlik ve içsel güvenlik gereksinimlerini karşılar.

Not: Göndericinin ve ölçüm tüpünün arasında, birkaç mühürden oluşan bir mühürleme parçası vardır.ölçüm ortamının sensörle temas halinde olmasını sağlayabilen ancak sızdırmayacağıBu bölüm önemli bir mühürleme parçasıdır, kazaları önlemek için lütfen üreticinin izni olmadan sökmeyin.


5- Ekran.

6.Kablolama

KSLV606 (ekran modeli) iki kablolama yöntemine sahiptir: biri RS485, diğeri 4-20mA'dır.

• RS485

• 4-20mA

İzole edilmiş 4-20mA çıkış

İzole edilmemiş 4-20mA 2 tel çıkışı
Şekil 6.1

Kurulumdan sonra, ilk kez kullanıldığında, sıvı seviyesinin şiddetli bir şekilde dalgalanmayacağından emin olmak için önce gaz faz valfini açtığınızdan ve daha sonra sıvı faz valfini açtığınızdan emin olun.ölçüm hatalarına neden olan.

Ek olarak, bağlantı kablosu bağlantılarının iyi bir şekilde temas halinde olması ve korozyona karşı korunması sağlanmalıdır.Kir birikmesini önlemek ve cihazın performansını etkilemek için. Örnek olarak ortak bakır sıvısı, C-karbon sıvısı, Baohe sıcak su kulesi, kanalizasyon havuzu ve diğer kirli ortamları alarak, haftada 1 ila 2 kez boşaltması garanti edilmelidir,Temizleyici ortam ayda 1 ila 2 kez boşaltılmalıdır..

Göndericinin koruması, suyun, koroziv ortamın veya gazın girmesini önlemek için sıkı bir şekilde sarılmalıdır ve dış kuvvetle çarpışması ve profesyonel olmayanlar tarafından sökülmesi yasaktır.

Iletkenler için üç yaygın kablolama yöntemi vardır: (a) (b) (c)

(a)

(b)


c) Ammeter
Şekil 6.2

Yukarıdaki resimde gösterildiği gibi, sıvı seviyesi ölçüm ve kontrol cihazının verici için üç kablolama yöntemi vardır.Şekil (a) doğrudan vericinin kablolama diyagramı ve dijital görüntüleyici gösterirŞekil (b) vericinin ve DCS kontrol sisteminin kablolama şemalarını gösterir.Şekil (c) güvenlik bariyerinden güç veren verici bağlantı şemasını gösterir.Kullanıcılar kurulum sırasında yukarıdaki üç kablolama yöntemine başvurabilirler.

7. Kurulum

1) Gaz fazı ve sıvı fazı kurulumları

Şekil 7.1

Ürünler sadece görünüm ve malzeme açısından farklı olduğundan, her ikisi de dış sıvı seviyesi ölçüm ve kontrol cihazına aittir.İkisinin kurulum yöntemleri temelde aynıdır.Genel olarak kurulum son derece basit ve hızlı,Sadece sıvı seviyesi ölçüm ve kontrol cihazındaki gaz-sıvı faz bağlantı flensini ekipmandaki gaz-sıvı faz flensine bağlayın.(Not: Sıvı seviyesi izleme ve kontrol enstrümanının bağlantı flensleri iki taraf tarafından kabul edilen boyutlara göre kaynaklanmıştır.,ve yeniden yapılandırılmasına gerek yoktur. Kullanıcı, şekil 7'de gösterildiği gibi, valfi ve boru hattını kendisi yapılandırmalıdır.1.

Not: Kurulumdan önce,Aygıtın çıkış borusunun iç deliğini temizleyerek, ekipmanın çıkış borusunun engellenmediğinden ve flensin mühürleme yüzeyinin sağlam olduğundan emin olun.Aynı zamanda, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) Kazan tipi kapasitif sıvı seviyesi ölçerinin kurulumu

Şekil 7.2


Kapasitans seviyesi ölçer, büyük, orta ve küçük kazan hava yastığı ve diğer yüksek sıcaklıklı sıvı seviyesi ölçümleri için özel olarak kullanılan bir üründür.

Özel malzemeler ve radyo frekans teknolojisini benimsiyor, böylece tüm makine yüksek sıcaklık ortamında uzun süre istikrarlı bir şekilde çalışabilir.Çünkü özellikle yüksek sıcaklık ortamında kullanılır., sıvı seviyesi ölçüm ve kontrol cihazının yapısı ve kurulum yöntemi diğer ürünlerden farklıdır.

Her şeyden önce, diğer ürünlerden farklıdır, çünkü verici sensörün altında yer almaktadır, ölçüm silindirinden vericiye kadar mühürlenmiş ve ısı dağıtıcı bir bölüm vardır,Ve sonra aşağıya doğru 90 derecelik bir kavisli kol var. Göndericinin sensör tarafına gitmesini sağlar., bu da vericinin gaz bağlantısı yakınlarındaki yüksek sıcaklıklardan korunmasını sağlar.Öncelikle özel bir ısı dağılımı bölümünden geçer.Bu da ısısını büyük ölçüde azaltacak. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, kısa devre veya korozyona neden olur.

Özetle, bu seviye ölçümünün yapısı açık avantajlara sahiptir, bu nedenle yüksek sıcaklık ortamında uzun süre istikrarlı bir şekilde çalışabilir.Göndericinin aşağıda olduğunu belirtmek gerekir, ve kanalizasyon borusundan mesafe nispeten yakın olduğundan, geriye doğru kurulamaz. kurulum Şekil 7'de gösterildiği gibi.2:

8Kalibrasyon

Analog ayarlama ürünün fabrikadan çıkmadan önce yapılmış olmasına rağmen, kullanmadan önce kullanıcının ürünümüzün performansını daha fazla deneyimlemesine izin vermek için,Kullanıcının basit bir doğrulama yapması önerilir.Kalibrasyon için tüm alet setini çıkarabilirsiniz.

Dış sıvı seviyesi ölçüm ve kontrol cihazının kalibrasyonu Şekil 8'de gösterilmiştir.1:

Şekil 8.1

Doğrulama adımları şunlardır:

1) Şeffaf bir su borusunu hazırlayın, bir ölçekle işaretleyin veya bir kuyrukla sabitleyin, böylece kalibrasyon sırasında gerçek sıvı düzeyi gözlemlenebilir ve kalibre edilebilir.üç rakamdan fazla doğrulukta bir ammeter (DC) hazırlamak, birkaç kauçuk kapağı ve yeterli test ortamı (suyla değiştirilebilir).

2) Şeffaf su borusunun bir ucunu sıvı seviyesi ölçüm ve kontrol cihazının sıvı faz portuna bağlayın, kanalizasyon çıkışını kapatın ve gaz faz portunu engellemeyin.Şekil 6'da gösterildiği gibi seri olarak ammeter bağlayın.2), sonra kablolamaların doğru olduğunu doğruladıktan sonra gücü açın.

3) Sıfır borunun üst ucundan ortamı ekleyin, ortam sıvı faz borusundan sıvı seviyesi ölçüm ve kontrol cihazına akıyor.Ve sıvı seviyesi farklı yüksekliklerde birkaç noktaya eklenir., çünkü bu anda şeffaf tüpteki sıvı seviyesi sıvı seviyesi ölçüm ve kontrol cihazı ile ölçülür.Şu anda, amperometrenin değerini okuyun ve daha sonra çıkış standardı 4-20mA sinyaline karşılık gelen yükseklik oranını, seviye ölçümünün doğruluğunu kontrol etmek için toplanan akım değeriyle karşılaştırın (Not:Hesaplamak kolay.Genellikle, birkaç nokta sırasıyla 0%, 25%, 50%, 75% ve 100% olarak alınır ve karşılıklı akımlar sırasıyla 4mA, 8mA, 12mA, 16mA ve 20mA'dır.Aralık, sırasıyla sıvı faz ve gaz fazının merkezine karşılık gelmelidir.).

9.TRubleshooting

1Kullanım sırasında, dijital ekran sıfır gösteriyorsa, DC ammeterinin 0-200mA aralığını kullanın ve ölçülen akım da 0 olduğunda, olası hatalar şunlardır:

a. 24V güç kaynağı normal mi?

b. İletici kısa devre olabilir.

c. Göndericide kalite sorunları vardır.

Eğer DC ammeter tarafından ölçülen akım 4mA'dan daha azsa, olası hatalar:

Gerçek sıvı seviyesi sıvı faz portunun altında

b. İletici'nin mevcut ayar değeri çok düşüktür.

Göndericide kalite sorunları vardır; ölçülen akım gerçek sıvı seviyesiyle tutarlıysa, dijital ekranla ilgili bir sorun vardır.

Akım 25mA'yı aştığında olası arızalar:

a. Göndericinin devresinde kısa devre var.

Mevcut ayar değeri çok yüksek.

2. Dijital ekran dolu olduğunda, DC ammeterinin 0-200mA aralığını kullanın. Ölçülen akım 20mA olduğunda, bir arıza olabilir:

a. Mevcut ayar çok yüksek

b. Göndericide kısa devre var.

c. Gerçek sıvı seviyesi doludur;

Eğer ölçülen akım 20mA'dan azsa, dijital ekran hatalıdır.

3Dijital ekran şiddetli bir şekilde sıçrar. DC ammeterinin 0-200mA aralığını kullanarak, ölçülen akım çok fazla dalgalanır ve arıza olabilir:

Gerçek sıvı seviyesi dalgalanması

b, kötü hat teması

Göndericide kalite sorunları vardır; ölçülen akım istikrarlıdırsa, gösterim ölçüm cihazı hatalı olabilir.

4. Dijital görüntüde herhangi bir değişiklik yoktur. DC ammeterinin 0-200mA aralığını kullanın. Ölçülen akım normal değişirse, cihazın arızalı olduğunu gösterebilir;ölçülen akım değişmezse, bir hata olabilir:

a. İletici arızası

b. Gaz-sıvı faz borusu engellendi.

Sensör ve verici arasında açık bir devre var ve yeniden bağlanmalıdır.

5. Dijital ekran gerçek sıvı seviyesinden daha yavaş değişir. 0-200mA ammeter kullanırken, ölçülen akım yavaş değişir ve bir arıza olabilir:

a. Sensörün iç kutubu kirliliklere yapışır, kutubu emmek için % 25 klorhidratik asit (küfürik asit) kullanın

B. Gaz faz borusu yarı tıkanmış, lütfen vana açın ve test edin, temizleyin.

6. Dijital ekran yüksek veya düşük olduğunda, ayarlamak için vericide menzil veya sıfır düğmesini ayarlayın.

Not: Devreye 24V güç kaynağı olup olmadığını ölçmek için,lütfen ölçmeden önce 24V elektrik hattının pozitif ve negatif bağlantısını yapmak için voltmetrenin pozitif ve negatif test kablolarını kullanın.

Kısa devre oluşumunun ele alınması: lütfen dış devreyi ve verici devresini kontrol edin ve ortadan kaldırın.

10- Önlemler

1Tedarik edilen tüm ürünler ürün numarası, teknik parametreler, kablolama şeması, üretim tarihi vb. dahil olmak üzere ürün sertifikası ve talimat el kitabı ile birlikte sunulmaktadır.Lütfen yanlış kullanımdan kaçınmak için dikkatlice kontrol edin..

2Kurulum sırasında, ürünün bağlantı yöntemine göre, yerinde arayüzün ürün arayüzü ile tutarlı olup olmadığını kontrol edin.

3Kablolama, şirketimizin kullanım talimatlarına uygun olarak yapılmalıdır.

4Bu ürün kesin bir enerji dönüştürücü alet ve sökülmesi, çarpması, düşmesi ve kuvvetle çarpması yasaktır.

5Kullanım sırasında herhangi bir anormallik tespit edilirse, gücü kapatmalı, kullanmayı bırakmalı, kontrol etmelisiniz veya şirketimizin teknik departmanına doğrudan başvurmalısınız.

6Orijinal ambalaj nakliye ve depolama sırasında restore edilmeli ve serin, kuru ve havalandırılmış bir depoda depolanmalıdır.

7- Kurulum ve kullanım sırasında sensöre zarar vermemeye dikkat edin.

8Kurulum yerinde etkili yıldırım koruma önlemleri alınmalıdır.

9Bu serideki herhangi bir vericinin kabı güvenilir bir şekilde topraklanmalı ve topraklama direnci 4Ω'dan az olmalıdır.

10Sistem yapılandırması için 485 iletişimi kullanıldığında, verici bir güvenlik bariyeri veya izolatörü ile donatılmalıdır.

11Güvenlik bariyeri patlama geçirmezlik sertifikası almalı ve montajı kullanım kılavuzundaki gerekliliklere göre yapılmalıdır.

12Göndericinin "0" alanında kullanıldığı zaman, güvenlik bariyerine güç sağlayan güç transformatörü GB3836.4-2010'un 8.1 maddesi gereksinimlerini karşılamalıdır.

Ürün Seçimi Tablosu

Kapasitif sıvı seviyesi sensörünün yaygın sorun giderme:
1Kullanım sırasında, cihazın akım çıkışı yoksa, sinyal işlemcisinin "+" ve "- kurşun tellerinin gevşek olup olmadığını veya düşüp düşmediğini kontrol edin. Yukarıdaki sorunlar derhal güçlendirilmelidir.
2. Eğer ölçüm cihazının göstergesi sıfır ise, pinçe, tornavida vb. gibi bir metal alet tutun ve sinyal işlemcisinin "sensör" terminaline dokunun ve gösterge artmalıdır, aksi takdirde,Sayıcının sinyal işlemcisi hasar gördü.Bu noktada, cihaz sinyali işlemcisinin değiştirilmesi gerekiyor.
3. Eğer ölçer göstergesi dolu ise, sinyal işlemcisinin "sensör"ünün kurşun kablosunu çıkarın. Eğer ölçer göstergesi ışığı hala dolu ise, sinyal işlemcisinin hasar gördüğünü gösterir.Eğer sayaç göstergesi sıfıra dönerseİzolasyon kötü olduğunda, sensör hemen değiştirilmelidir.
4Sensör yöntemini kontrol edin: sensörün kurşun kablosunu sinyal işlemcisinden çıkarın.Sensörün kurşun kablosu ile metal kule duvarı arasındaki direnci ölçmek için "x10k" dosyası ile 500V salkım veya 500 tip multimeter kullanın10M ohm'dan daha büyük olmalı, aksi takdirde sensörün kötü yalıtılmış olduğunu gösterir.
5Ayrımcılık ve müdahale ortadan kaldırılması:Eğer cihaz laboratuvarda normal çalışıyorsa, ancak gösterilen değer belirli bir sıvı seviyesi değerini göstermek için alanın yukarı ve aşağıya dalgalanıyorsa, cihazın rahatsız olduğu değerlendirilebilir. aletin güç hattının her iki ucuna paralel olarak bağlı elektrolitik kondansatörün kapasitesi yaklaşık 220 mikrofarad'dır.ve dayanıklılık voltajı 50 volttan fazladır, ortadan kaldırılabilir.
6Kapasitif sıvı seviyesi ölçerinde dalgalanmalar olduğunda, ilk olarak sıvı seviyesinin gerçekten dalgalanıp dalgalanmadığı dikkate alınmalıdır.İşlemle görüşerek çözülmeli.Sıvı seviye ölçümünün dalgalanmasının nedeni sıvı seviyesinin dalgalanması değilse, müdahale etkisinin dikkate alınması gerekir.Yakınlarda herhangi bir müdahale kaynağı olup olmadığını, çalışmak için elektrikli kaynak olup olmadığı, çalışmak için elektrikli kaynak olup olmadığı ve büyük elektrikli ekipmanların herhangi bir etkisi olup olmadığı.
