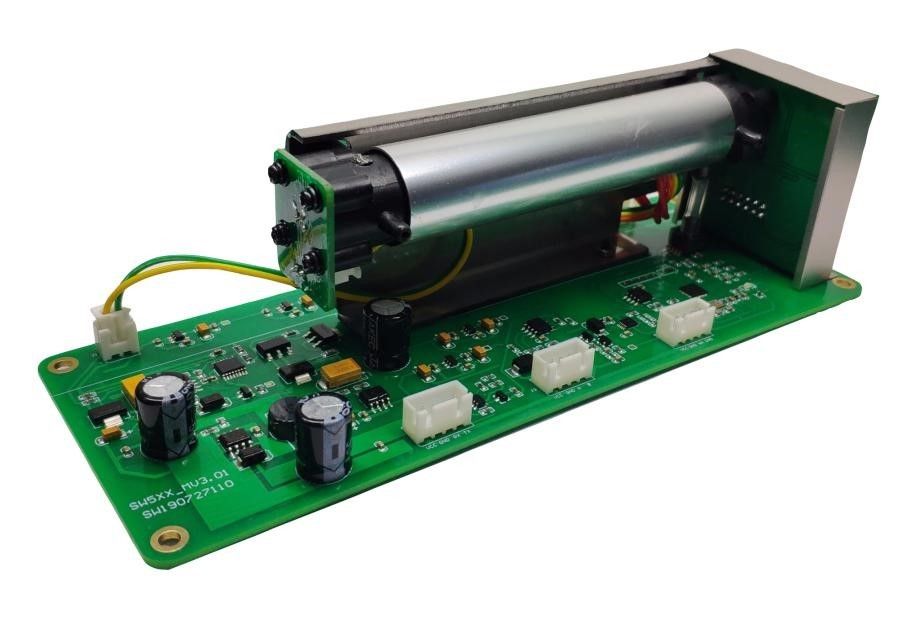

KSS54XKızılötesi Hidrokarbon sensörü
1Özet
KSS54X kızılötesi CH4 sensör modülü, kızılötesi gazın emilimine göre konsantrasyonu belirleyen NDIR kızılötesi emilim algılama prensibini kullanan bir gaz sensörü modülüdür.KSS54X ithalatlı ışık kaynağını benimser, uzay çift optik yol referans telafi gerçekleştirmek için özel yapısı ve çift kanallı dedektörlü optik boşluk. Mikroprosesörler sinyal edinimi, işleme ve çıkışı gerçekleştirir.KSS54X iyi seçicilik gösterir., yüksek hassasiyet, oksijen bağımlılığı yok, uzun ömürlü, düşük güç tüketimi; Sıcaklık kontrolü ve basınç telafi fonksiyonu ile; Ayrıca UART, 485 çıkışı ve analog akım / voltaj çıkışı vardır,Müşteriler için çeşitli uygulamalara uygun.
2. Teknik parametreler
| Parametreler |
simge |
En az |
Tipik değerler |
en fazla |
birim |
| Depolama sıcaklığı |
Tstg |
- 20 |
- |
80 |
°C |
| Çalışma sıcaklığı |
TA |
- 20 |
|
60 |
°C |
| Çalışma Nemliği |
HA |
0 |
|
90 yoğunlaşmayan |
% RH |
| İş Baskısı |
PA |
0.8 |
|
1.2 |
ATM |
| Güçlendirme Voltajı |
Vs |
11 |
12 |
30 |
V |
| Maksimum çalışma akımı |
Ben...ortalama |
100 |
120 |
150 |
mA |
KSS54X kızılötesi CH4 düşük konsantrasyon performans indeksi (tipik 0 ~ 5000ppm).
| endeks |
gaz |
Aralık/ppm |
Karar |
göreceli hata |
Mutlak hata |
not |
| Sıfır sürüklenme |
CH4 |
0 ~ 5000 |
25 ppm |
±5% FS |
± 100 ppm |
Sadece onlardan biriyle tanış. |
| Aralık kayması |
±5% FS |
± 100 ppm |
Sadece onlardan biriyle tanış. |
| İşaret hatası |
±5% FS |
± 100 ppm |
Sadece onlardan biriyle tanış. |
| Tekrarlanabilirlik |
± 2% FS |
±50 ppm |
Sadece onlardan biriyle tanış. |
| T90 |
≤5S ((500ml/dakikada) |
KSS54X kızılötesi CH4 konvansiyonel konsantrasyon performans indeksi (0 ~ 5% hacmi).
| endeks |
gaz |
Aralık/vol |
Karar |
göreceli hata |
Mutlak hata |
not |
| Sıfır sürüklenme |
CH4 |
0~5% |
100 ppm |
±5% FS |
± 500 ppm |
Sadece onlardan biriyle tanış. |
| Aralık kayması |
±5% FS |
± 500 ppm |
Sadece onlardan biriyle tanış. |
| İşaret hatası |
±5% FS |
± 500 ppm |
Sadece onlardan biriyle tanış. |
| Tekrarlanabilirlik |
± 2% FS |
± 300 ppm |
Sadece onlardan biriyle tanış. |
| T90 |
≤5S ((500ml/dakikada) |
KSS54X kızılötesi CH4 konsantrasyon performans indeksi (tipik 0 ~ 30% vol)
| endeks |
gaz |
Aralık/vol |
Karar |
göreceli hata |
Mutlak hata |
not |
| Sıfır sürüklenme |
CH4 |
0~30% |
500 ppm |
±5% FS |
± 3000 ppm |
Sadece onlardan biriyle tanış. |
| Aralık kayması |
±5% FS |
± 3000 ppm |
Sadece onlardan biriyle tanış. |
| İşaret hatası |
±5% FS |
± 3000 ppm |
Sadece onlardan biriyle tanış. |
| Tekrarlanabilirlik |
± 2% FS |
± 1000 ppm |
Sadece onlardan biriyle tanış. |
| T90 |
≤5S ((500ml/dakikada) |
KSS54X kızılötesi CH4 tam ölçekli performans indeksi (0~100%vol)
| endeks |
gaz |
Aralık/vol |
Karar |
göreceli hata |
Mutlak hata |
not |
| Sıfır sürüklenme |
CH4 |
0~100% |
1000 ppm |
±5% FS |
± 5000 ppm |
Sadece onlardan biriyle tanış. |
| Aralık kayması |
±5% FS |
± 5000 ppm |
Sadece onlardan biriyle tanış. |
| İşaret hatası |
±5% FS |
± 5000 ppm |
Sadece onlardan biriyle tanış. |
| Tekrarlanabilirlik |
± 2% FS |
± 5000 ppm |
Sadece onlardan biriyle tanış. |
| T90 |
≤5S ((500ml/dakikada) |
3Yapısal Boyut Çizimi
Birim: mm
KSS54X, 100 mm, 150 mm, 200 mm optik boşluk ile karşılık gelen üç yapısal boyutlara sahiptir.
100 mm boşluk yapısı şeması:
150 mm boşluk yapısı şeması:
200 mm boşluk yapısı şeması:
Kurulum talimatları
Sensör, konumlandırma deliği mesafesine ve 3,5 mm diyaframına sahip bir referans yapı şeması ile monte edilmiştir.
Kablo soket mesafesi 2.54 mm.
4- Bakımda dikkat edilmesi gereken konularda yöntemler
- Sensör düzenli olarak kalibre edilmelidir, en fazla 3 ay önerilir.
- Sensörü yüksek toz yoğunluğu olan bir ortamda uzun süre kullanmayın.
- Lütfen sensörü, sensörün güç kaynağının menzilinde kullanın.
5Sipariş talimatları.
Gerekli özel özellikleri satın almak için lütfen aşağıdaki bilgileri verin:
- Sensör adı
- Gazı ölçün.
- Sensör ölçüm doğruluğu ve çıkış modu vb.
- Örneğin, KSS54X, CH4, 0-5000 ppm
6Sipariş Bilgisi
| Sipariş bilgi sayfası |
| KSS54X |
KSS54X CO2 konsantrasyon sensörü |
| |
xxxx |
Sensör, CO2 konsantrasyon aralığını ppm'de, en az 2000 ve en fazla 50000 ppm değerinde ölçer. |
| 2000 |
200 ppm aralığı (öntanımlı). |
| 10000 |
10000 ppm aralığı |
| 50000 |
Aralık 50000 ppm |
| |
kodla |
Reaksiyon hızı iki tipte ayrılır: hızlı ve yavaş |
| S |
Yavaş (öntanımlı). |
| Q |
Hızlı |
| |
kodla |
Baud hızı seçimi, yaygın olarak kullanılan baud hızı 2400 9600 19200 38400bps desteği, 8 bit veri, 1 bit dur bit, hiç kontrol bit: Sipariş vermeden önce özel ihtiyaçları onaylayın. |
| Geleneksel |
Sipariş vermeden önce baud oranını onaylayın |
| 2400 |
2400bps baud hızı |
| 9600 |
9600bps baud hızı |
| 19200 |
19200bps baud hızı |
| 38400 |
38400bps baud hızı (öntanımlı) |
| |
kodla |
Serili port protokolü |
| Modbus-RTU |
Standart Modbus-RTU protokolü (öntanımlı). |
| Modbus-ASCII |
Standart Modbus-ASCII protokolü |
| Modbus-Kendisi |
Modbus özel protokolü |
| KSS54X |
-2000 |
- S. |
- 38400 |
- Modbus-RTU |
|
7İletişim bilgileri
Adres:www.kacise.com
Tel: +86-29-17719566736
E-posta: sales@kacise.com
Adres: Tangyan South Road, Xi'an Şehri, Shaanxi Eyaleti, Çin
Eklenti
| Kısaltma |
Tam adı |
| VOL |
%1 VOL, havadaki belirli bir gazın hacminin %1'ini ifade eder. |
| PPM |
1PPM, havadaki belirli bir gazın haciminin milyonda birini oluşturduğunu gösterir. |
| Oksijen |
Oksijen molekülleri |
| LCD |
LCD ekranı |
| RS485 |
Asinkron seri port 485 |
| DC |
sabit akım |
| AC |
İletişim |
| PVC |
Polyvinyl klorür |
