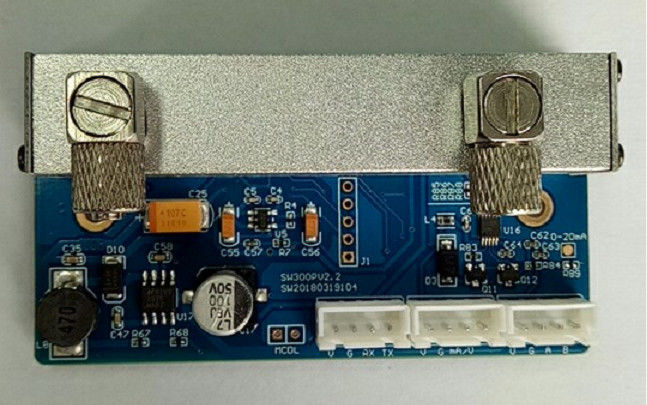

Endüstriyel gaz tespiti için 5000-500000ppm aralığı ve hızlı yanıtlı kızılötesi CO2 sensör modülü

KCS530, oda sıcaklığında gazlı bir ortamda karbondioksit konsantrasyonunu tespit etmek için uygun olan NDIR kızılötesi emilim prensibine dayanan bir gaz algılama modülüdür.

KCS530, uzaydaki ikili optik yolların referans dengelemesini gerçekleştirmek için patentli bir optik boşluk, ithal ışık kaynağı ve çift kanallı dedektörü benimser. KCS530 iyi seçiciliğe sahiptir, oksijen bağımlılığı yoktur ve uzun ömürlüdür.

KCS530, kolay uygulama seçimi için UART, 485 çıkış ve 4-20mA akım çıkışına (veya analog voltaj çıkışına) sahiptir; KCS530, sıfır noktası kalibrasyonu, hassasiyet kalibrasyonu ve temiz hava kalibrasyon komutları sağlar ve müşterilerin dış mekanda serbest akışlı temiz hava kullanarak sensör modülünün göreceli sıfır kalibrasyonunu gerçekleştirmesi için manuel olarak kalibre edilmiş bir MCDL pini sağlar.

KCS530, yüksek difüzyon hızına sahip konveksiyon difüzyon havalandırma modunu benimser. KCS530, mantar kümesleri, kuluçka odaları ve tarım seraları gibi yüksek nemli ortamlarda CO2 konsantrasyonu ölçümü için tasarlanmıştır. Ayrıca HVAC temiz hava kontrolünde, iç mekan hava kalitesi izlemede, tarım ve hayvancılık üretim prosesi izlemede yaygın olarak kullanılabilir, akıllı binalara, havalandırma sistemlerine, robotlara, otomobillere ve diğer uygulamalara kurulabilir, ayrıca diğer dar alan hava kalitesi izlemesine de uygulanabilir.

Birim: mm

Difüzyon

Pompa-emme tipi

Sinyal çıkışı: analog akım/gerilim çıkışı, UART çıkışı, 485 çıkış, kullanıcıların özelleştirmesi gerekebilir.

Not: Modül soğuk başlatıldığında, güç açıldıktan sonraki iki dakika içinde elde edilen konsantrasyon değeri sinyali ölçüm temeli olarak kullanılmaz.

Analog akım çıkış aralığı (4mA~20mA), 4mA 0ppm'ye karşılık gelir, 20mA tam ölçekte gaz konsantrasyonuna karşılık gelir. Müşteriler ayrıca özelleştirebilirler.

Analog voltaj çıkış aralığı (0,4V~2,0V), 0,4V, 0ppm'ye karşılık gelir ve 2,0V, tam ölçekte gaz konsantrasyonuna karşılık gelir. Müşteriler ayrıca özelleştirebilirler.

Baud hızı: 9600bps, 8 veri biti, 1 durdurma biti, kontrol biti yok;

Veriler ASCII çıkışıdır, çerçeve başına veri bayt sayısı sabit değildir, 32 ile başlayıp rn ile bitmektedir.

Proaktif yükleme ve Soru-Cevap yolu olarak ikiye ayrılmıştır.

burada 32, bir boşluğun ASCII kodudur ve çıktı, yeni satır karakteriyle biter

Örneğin: 12345 ppm formatının çıktısı aşağıdaki gibidir:

Ondalık gönder:235237363521

geri dönmek

burada 32, bir boşluğun ASCII kodudur ve çıktı, yeni satır karakteriyle biter

ÜÇ PROTOKOL MEVCUTTUR: MODBUS RTU, MODBUS ASCII VEYA MODBUS ÖZELLEŞTİRME.

Ana bilgisayar gönderme protokolü formatı

Bir protokol sabit formatlı paketlerden oluşur. Paketin boyutu paketin içeriğine göre değişir.

Paketin ilk bayt iletişim biriminin adresi: Host alt bilgisayarla iletişim kurduğunda alt bilgisayar biriminin adresini ifade eder. Paketin ikinci baytı sabit olan STX karakteridir. Paketin üçüncü baytı, paketin okuma komutu mu yoksa yazma komutu mu olduğunu gösterir. 0x52 komutu okumaktır 0x53 komutu yazmaktır. Bir paketin dördüncü baytı, mesajın tamamında bulunan veriyi tanımlayan bit uzunluğudur; bu, paket boyutu eksi 6'ya eşittir. Veriler, düşük bayttan yüksek bayta sırayla aktarılır. Metin soldan sağa yönlendirilir. Tüm veriler aktarıldıktan sonra verinin sonu 1 bayt 0x21 ile gösterilecektir. Protokolün son baytı, iletilen verilerin doğruluğunu doğrulamak için kullanılan sağlama toplamıdır.

Cihaz protokol formatını döndürür

Bir protokol sabit formatlı paketlerden oluşur. Paketin boyutu paketin içeriğine göre değişir.

İletişim ünitesinin adresi: Host alt bilgisayarla iletişim kurduğunda alt bilgisayar ünitesinin adresini ifade eder. Paketin ikinci baytı sabit olan STX karakteridir. Paketin üçüncü baytı, paketin okuma komutu mu yoksa yazma komutu mu olduğunu gösterir. 0x52 komutu okumaktır 0x53 komutu yazmaktır. Bir paketin dördüncü baytı, mesajın tamamında bulunan veriyi tanımlayan bit uzunluğudur; bu, paket boyutu eksi 6'ya eşittir. Veriler, düşük bayttan yüksek bayta sırayla aktarılır. Metin soldan sağa yönlendirilir. Tüm veriler aktarıldıktan sonra verinin sonu 1 bayt 0x21 ile gösterilecektir. Protokolün son baytı, iletilen verilerin doğruluğunu doğrulamak için kullanılan sağlama toplamıdır.

Komut türü

(1) Sensör konsantrasyon değerini okuyun: Mevcut No. 32 (20H) sensör verilerinin okunması gibi

Ana bilgisayar komutu sensöre gönderir:20235201372146

20 23 52 01 37 21 ?? (ondalık 16).

20: Sensör numarası

23: STX düzeltildi

52: Oku

01: Veri uzunluğu, kendisinden sonra 1 bitlik veri olduğunu gösterir.

37: Sensör verilerini okuyun

21: Bitiş

??: CheckSum kontrol karakteri

CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, yani?? =46H

Cihaz aşağıdaki verileri döndürecektir:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ?? (ondalık 16).

06: ACK doğru

20: Sensör adresini döndürür

23: STX (0x23)

52: Servis Tipi Varsayılan dönüş işlem tipi (0x52) okuma işlemidir

05: Veri Uzunluğu Verinin uzunluğu 5 byte'tır.

37: Komuta sınıfı

00 00 03 E8: PPM cinsinden mevcut CO2 konsantrasyon değeri, sensörün konsantrasyonuna bağlı olarak yüksek konsantrasyon baytı solda ve düşük konsantrasyon baytı sağda olacak şekilde 4 bayt olarak ifade edilen konsantrasyon değeridir.

21: Bitiş karakteri

?? : Sağlama Toplamı kontrol karakteri

Sağlama Toplamı= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=?? XOR, ilk bayt 06 hariç

(2) Sensör adresini ayarlayın:

Örneğin, mevcut sensör adresi numarası 32'den (20H) 34'e (22H) kadar okuyun.

Ana bilgisayar komutu sensöre gönderir:2023530231222160

20 23 53 02 31 22 21 ?? (ondalık 16).

20: Mevcut sensör numarası

23: STX düzeltildi

53: Yaz

02: Veri uzunluğu, kendisinden sonra iki basamaklı veri olduğunu gösterir

31: Adres yaz komutu

22: Mevcut sensör adresi 34 numara olarak değiştirilir.

21: Bitiş

??: CheckSum kontrol karakteri

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, yani ?? =60H

Cihaz aşağıdaki verileri döndürür:062023530231222160

06 20 23 53 02 3122 21 ??

06: ACK doğru

20: Orijinal sensör adresi

23: STX (0x23)

53: Servis Tipi Varsayılan dönüş işlem tipi (0x520) okuma işlemidir

02: Veri Uzunluğu Veri uzunluğu 2 bayt

31: Sınıf komut sınıfı

22: Adres değiştirildikten sonra mevcut sensör adresi

21: Bitiş karakteri

??: CheckSum kontrol karakteri

CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, yani ?? =60H

(3) Sensörün başlangıç ​​adresinin ayarlanması hakkında:

Kısa MCDL, 8 saniye içinde sıfır kalibrasyon, sensörün başlangıç ​​adresi için 10 saniyeden fazla Varsayılan sayı 32'dir. Her sensörün fabrika adresi 32 (20H) olarak ayarlanmıştır ve kullanıcı sensör adresini değiştirdiğinde, adres fabrika ayarını geri yüklemek için karşılık gelen alın düğmesinin sürekli olarak 10 saniyeden fazla basılı tutulması gerekir.

Ana bilgisayar gönderme protokolü formatı

Bir protokol sabit formatlı paketlerden oluşur. Paketin boyutu paketin içeriğine göre değişir.

İletişim ünitesinin adresi: Host alt bilgisayarla iletişim kurduğunda alt bilgisayar ünitesinin adresini ifade eder. Paketin ikinci baytı, paketin okuma komutu mu yoksa yazma komutu mu olduğunu gösterir. 03 mesajın bir okuma komutu olduğunu, 06 ise mesajın bir yazma komutu olduğunu belirtir. CRC, iletilen verilerin doğruluğunu doğrulamak amacıyla kullanılır. Veriler sırayla düşük bayttan yüksek bayta aktarılır. Metin soldan sağa yönlendirilir. Tüm veriler iletildikten sonra CRC kontrolü düşük ve yüksek bitler sona erecektir.

Cihaz protokol formatını döndürür

Bir protokol sabit formatlı paketlerden oluşur. Paketin boyutu paketin içeriğine göre değişir.

Komut türü

(1) Sensör konsantrasyon değerini okuyun: 32 (20H) numaralı mevcut sensör verilerinin okunması gibi.

Ana bilgisayar sensöre bir komut gönderir:

20 03 00 00 00 02 C2 BA

20: Mevcut sensör adresi

03: Sensör konsantrasyonunu okuyun

00 00 00 02: Veri alanı içeriği

00 00 adrestir 00 02 miktardır

C2: CRC yüksek

BA: CRC düşük

Döngüsel artıklık kontrol kodunun (CRC) temel prensibi şöyledir: K bit bilgi kodundan sonra, R bit kontrol kodunun eklenmesiyle, tüm kodlama uzunluğu N bittir, bu nedenle bu koda (N, K kodu da denir. Verilen bir ( N,K ) kodu için, NK = R'nin en yüksek gücüne sahip bir G(x) polinomunun var olduğu gösterilebilir. G(x)'ten bir K-bit bilgisi sağlama toplamı üretilebilir ve G(x) şöyle hesaplanır: Bu CRC kodunun üretken polinomu olarak adlandırılır. Kontrol kodunun spesifik üretim süreci şu şekildedir: gönderilecek bilginin C(X) polinomu ile temsil edildiğini varsayarsak, C(x)'i R bitleri ile sola kaydırırız (bu C(x)*2R olarak ifade edilebilir) ve bu şekilde C(x)'in sağına doğru, kontrol basamağının konumu olan R biti serbest olacaktır. Kalan kısım polinomu oluşturmak için C(x)*2R'yi bölerek elde edilir. G(x) kontrol basamağıdır.

Cihaz aşağıdaki verileri döndürür:

Toplam aralık 65536 ppm dahilindeyse:

20 03 04 00 20 0B E8 CD 85 (ondalık).

Toplam aralık 65536 ppm'den büyükse:

20 03 06 00 20 00 00 0B E8 33 9D (ondalık).

20: Mevcut sensör adresi

03: Sensör konsantrasyonunu okuyun

04/06: Veri alanı uzunluğu (Geri gönderilen veri alanının uzunluğu, müşteri tarafından sipariş edilen toplam aralığa bağlıdır, eğer müşteri tarafından sipariş edilen maksimum aralık 65536 ppm dahilindeyse, döndürülen veri alanı uzunluğu 04'tür (100ppm dönüş numarası: 20 03 04 00 20 00 64 CB 10), maksimum aralık 65536 ppm'den büyükse döndürülen veri alanı uzunluk 06 (100 ppm dönüş numarası: 20 03 06 00 20 00 00 00 64 35 08)

Kırmızı kısım veri bitidir ve mavi kısım veri alanı uzunluğudur

00 20 : Mevcut sensör adresini gösterir 0x20

0B E8: Sensör gaz konsantrasyonunu PPM cinsinden görüntüler, spesifik değer sensörün adresine ve konsantrasyonuna bağlıdır

Yukarıdaki verilerin tamamı ondalık sayılardır ve konsantrasyon değerini hesaplamadan önce bunları 10 tabanlı sayılara dönüştürmek gerekir.

Örneğin:

Toplam aralık 65536 ppm dahilindeyse:

0B ondalık sayı 11'dir; E8'in ondalığı 232 ise konsantrasyon değeri: 11*256+232=3048 (ondalık sayının ppm değeri).

Toplam aralık 65536 ppm'den büyükse:

00 ondalık sayı için 0'dır; 0B ondalık sayı için 11'dir; E8'in ondalığı 232 ise konsantrasyon değeri: 0*65536+11*256+232=3048 (ondalık olarak ppm değeri).

CD: CRC yüksek

85: CRC düşük

CRC kontrol değerleri yukarıdakiyle aynı anlama gelir

(2) Sensör adresini ayarlayın:Örneğin, 32 (20H) sensör adresini 01 olarak değiştirin.

Ana bilgisayar sensöre bir komut gönderir:

20 06 00 00 00 01 4E BB (ondalık).

20: Mevcut sensör adresi

06: Fonksiyon kodu (sensör adresini ayarlayın).

00 00 00 01: Veri alanı (değiştirilmiş sensörün yeni adresi 00 01, yani 01).

4E: CRC yüksek

BB: CRC düşük

CRC kontrol değeri yukarıdakiyle aynıdır

Cihaz aşağıdaki verileri döndürür:

20 06 00 00 00 01 4E BB (ondalık).

Girişle aynı

Adresi değiştirdikten sonra, yeni okuma komutunun yalnızca ilk adresi değişiklikten sonra geçerli adresle değiştirmesi ve yeni bir kontrol biti elde etmek için CRC doğrulaması gerçekleştirmesi gerekir:

01 03 00 00 00 02 C4 0B (ondalık).

Cihaz aşağıdaki verileri döndürür:

Toplam aralık 65536 ppm dahilindeyse:

01 03 04 00 01 0B E8 AC 8D (ondalık).

Toplam aralık 65536 ppm'den büyükse:

01 03 06 00 01 00 00 0B E8 1B CB (ondalık).

Yeni sensör adresini ayarla komutu:

01 06 00 00 00 XX xx xx

XX: Tekrar değiştirilmesi gereken adrestir

xx xx: Yeni kontrol basamağı

*Bu komut, veri görüntüleme penceresi altındaki seri port hata ayıklama asistanı komutu modbus anketidir; değeri değiştirerek yeni bir adres ayarlamak için adres görüntüleme tablosuna çift tıklayın.

(3) Sensörün başlangıç ​​adresinin ayarlanması hakkında

Kısa MCDL, 8 saniye içinde sıfır kalibrasyon, sensörün başlangıç ​​adresi için 10 saniyeden fazla Varsayılan sayı 32'dir. Her sensörün fabrika adresi 32 (20H) olarak ayarlanmıştır ve kullanıcı sensör adresini değiştirdiğinde, karşılık gelen alın düğmesini 10 saniyeden fazla sürekli basılı tutarak adresin geri yüklenmesi gerekir.

Ana bilgisayar gönderme protokolü formatı

Bir protokol sabit formatlı paketlerden oluşur. Paketin boyutu paketin içeriğine göre değişir.

İletişim ünitesinin adresi: Host alt bilgisayarla iletişim kurduğunda alt bilgisayar ünitesinin adresini ifade eder. Paketin ilk baytı 0x3a, son iki baytı 0x0d 0x0a olup sabittir. Bir paketin dördüncü ve beşinci baytı, paketin okuma komutu mu yoksa yazma komutu mu olduğunu gösterir. 03 mesajın bir okuma komutu olduğunu, 06 ise mesajın bir yazma komutu olduğunu belirtir. LRC, iletilen verilerin doğruluğunu doğrulamak için kullanılır. Veriler sırayla düşük bayttan yüksek bayta aktarılır. Metin soldan sağa yönlendirilir. Tüm veriler aktarıldığında veri 2 kesme baytı ile 0x0d olur ve 0x0a verinin sonunu belirtir.

Cihaz protokol formatını döndürür

Bir protokol sabit formatlı paketlerden oluşur. Paketin boyutu paketin içeriğine göre değişir. Dönüş formatı gönderme formatıyla aynıdır.

Komut türü

(1) Sensör konsantrasyon değerini okuyun:mevcut 20H sensör verilerini okumak gibi

Modbus anketi altında 03 fonksiyon kodu altındaki adres 0x0003 için 3'e, miktar ise 1'e ayarlanmalıdır.

Ana bilgisayar komutu sensöre gönderir:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (ondalık): 200300030001D9

3a: Sabit başlangıç ​​biti

32 30, 20'dir: sensör numarası

30 33, 03'tür: sensör konsantrasyonunu okuyun

30 30 30 33 30 30 30 31: Veri alanı içeriği

30 30 30 33 adresi okunacak kaydın başlangıç ​​adresinin 0x0003 olduğunu, 30 30 30 31 ise miktar okunacak kayıt sayısının 1 olduğunu gösterir.

44: LRC yüksek

39: LRC düşük

0D: Sabit uç biti

0A: Sabit uç biti

LRC=20+03+00+03+00+01=27H Olumsuzlamadan sonra D9H'ye 1 ekleyin ve kontrol kodu 44 39 olur

Cihaz aşağıdaki verileri döndürecektir:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (ondalık): 200302017367

3A: Sabit başlangıç ​​biti

32 30, 20'dir: sensör numarası

30 33, 03'tür: okuma sensörü konsantrasyonu, veri alanının 3 bit olduğunu gösterir 16 bit veri 6 bayt temsil edilir

30 32, 02'dir: veri alanı uzunluğu

30 31 37 33, 0173'tür: mevcut CO2 konsantrasyon değeri kişi başına 16 kat 0*16^3+1*16^2+7*16+3'tür. Birim, 4 bayt olarak ifade edilen konsantrasyon değeri olan PPM'dir ve spesifik değer, sensör tarafından okunan konsantrasyona bağlıdır.

36: LRC yüksek

37: LRC düşük

0D: Sabit uç biti

0A: Sabit uç biti

LRC=20+03+02+01+73=99H, olumsuzlamadan sonra 67'ye 1 ekleyin ve kontrol kodu 36 37 olur

Sensör adresini okuyun: Örneğin, mevcut 20h sensör adresi 32'yi okuyun.

*Burada sensör adresini okumak için Modbus anketi altında 03 fonksiyon kodu adresi 192 olarak ayarlanmalı, 0x00c0 ise miktar 1 olarak ayarlanmalıdır.

Ana bilgisayar komutu sensöre gönderir:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (ondalık).

Yani: 200300c000011C

3a: Sabit başlangıç ​​biti

32 30, 20'dir: sensör numarası

30 33, 03'tür: sensör konsantrasyonunu okuyun

30 30 43 30 30 30 30 31: Veri alanı içeriği

30 30 43 30 adresi okunacak kaydın 0x00c0 başlangıç ​​adresine sahip olduğunu, 30 30 30 31 ise okunacak kayıt sayısını belirten miktardır 1

31: LRC yüksek

43: LRC düşük

0D: Sabit uç biti

0A: Sabit uç biti

LRC=20+03+00+c0+00+01=E4H Olumsuzlamadan sonra, 1CH'ye 1 ekleyin ve kontrol kodu 31 43 olur

Cihaz aşağıdaki verileri döndürecektir:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (ondalık): 2003020020BB

3A: Sabit başlangıç ​​biti

32 30, 20'dir: sensör numarası

30 33, 03'tür: okuma sensörü konsantrasyonu, veri alanının 3 bit olduğunu gösterir 16 bit veri 6 bayt temsil edilir

30 32, 02'dir: veri alanı uzunluğu

30 30 32 30 0020'dir: 0-FF aralığındaki mevcut sensör adresi 0x0020

42: LRC yüksek

42: LRC düşük

0D: Sabit uç biti

0A: Sabit uç biti

LRC=20+03+02+00+20=45H, olumsuzlamadan sonra BB olarak 1 ekleyin ve kontrol kodu 42 42 olur

(2) Sensörü ayarlayınadresi: Örneğin, 32 numaralı sensör adresini No. 01 olarak değiştirin.

* Modbus poll (06 fonksiyon kodunun adresini değiştirmek için adres 32'yi gösteren tabloya çift tıklayın, adres 192 olarak ayarlanmalıdır (varsayılan olmalıdır).) 0x00c0, sensörün yeni adresi olacak şekilde değer 1 olarak ayarlanır.

Ana bilgisayar komutu sensöre gönderir:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (ondalık).

Yani: 200600c0000119

3A: Sabit başlangıç ​​biti

32 30, 20'dir: Sensör numarası

30 36, 06'dır: fonksiyon kodu (sensör adresini ayarlayın).

30 30 43 30 30 30 30 31: Veri alanı

30 30 43 30 sensör kaydının başlangıç ​​adresi 0x00c0'dır ve sensör 30 31'in değiştirilen yeni adresi 01'dir.

31: LRC yüksek

39: LRC düşük

0D: Sabit uç biti

0A: Sabit uç biti

LRC= 20+06+00+c0+00+01=E7H Olumsuzlamadan sonra 19'a 1 ekleyin ve kontrol kodu 31 39 olur.

Cihaz aşağıdaki verileri döndürecektir:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (ondalık).

Girişle aynı

(3) Sensörün başlangıç ​​adresinin ayarlanması hakkında:

Kısa MCDL, 8 saniye içinde sıfır kalibrasyon, sensörün başlangıç ​​adresi için 10 saniyeden fazla Varsayılan sayı 32'dir. Her sensörün fabrika adresi 32 (20H) olarak ayarlanmıştır ve kullanıcı sensör adresini değiştirdiğinde, adres fabrika ayarını geri yüklemek için karşılık gelen alın düğmesinin sürekli olarak 10 saniyeden fazla basılı tutulması gerekir.

Sensör, 63 mm'lik bir konumlandırma deliği aralığı ve 3,2 mm'lik bir açıklık ile monte edilmiştir

Kablo soketi aralığı 2,54 mm'dir

Sensör düzenli olarak kalibre edilmeli, 3 ayı geçmemesi tavsiye edilir, uzun süreli çalışma için otomatik kalibrasyon açıksa kalibrasyona gerek yoktur.

Sensörü toz yoğunluğunun yüksek olduğu ortamlarda uzun süre kullanmayın.

Lütfen sensörü, sensörün güç kaynağı aralığında kullanın
