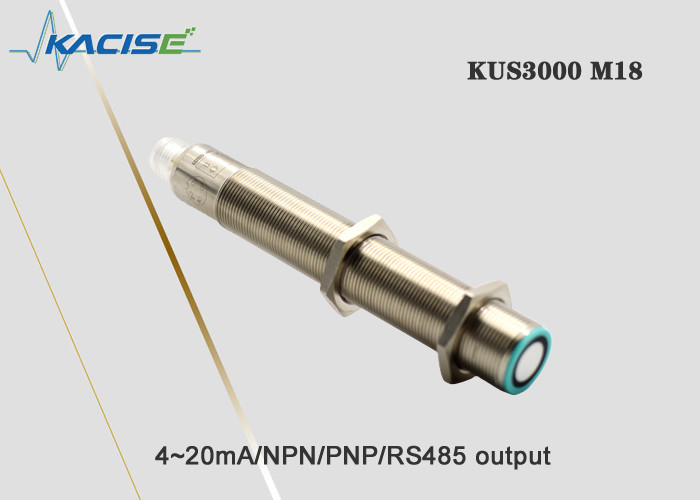

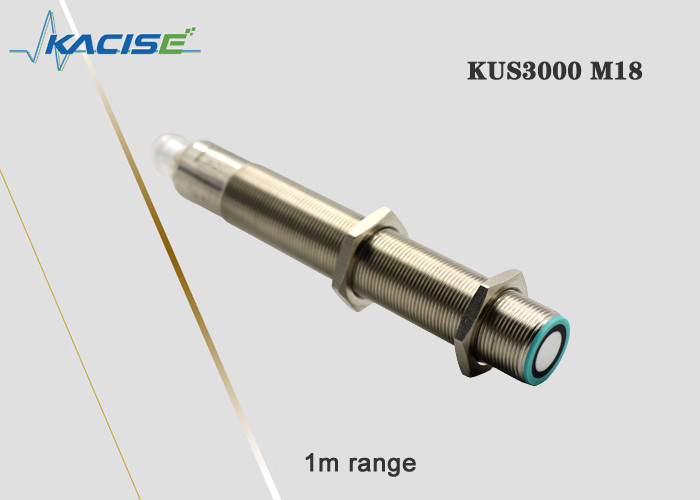

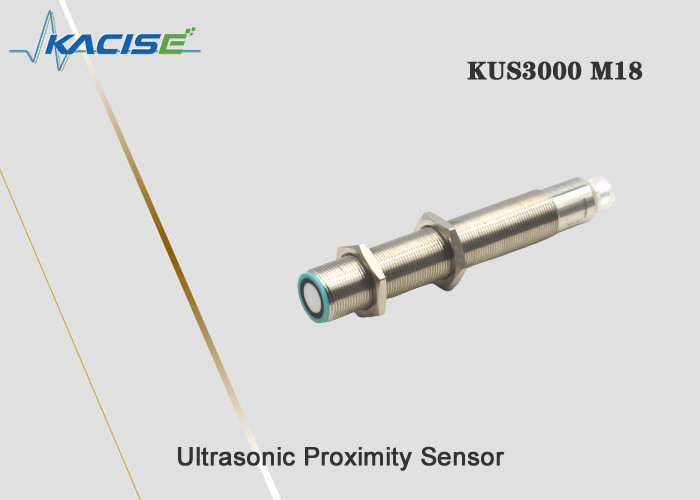

Name: KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

Ev > Ürünler > Ultrasonik Transducer Sensörü >

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability

Place of Origin:

China

Marka adı:

Kacise

Sertifika:

Model Number:

KUS3000 M18

belge:

KUS3000 Ultrasonic Level Me....1.pdf

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Aralık:

Çıkış:

4~20mA/NPN/PNP/RS485

Koruma sınıfı:

IP65

Güç kaynağı:

13-30V

Malzeme:

Nikel Kaplı bakır

Sıcaklık:

-25~70°C

Doğruluk:

% ≤ 1

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Fiyat

pazarlık edilebilir

Packaging Details

5*15*5cm,0.1kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

İlişkili Ürünler

KUS-W80 Sualtı Uzaklık Algılayıcı 200kHz Sualtı Uzaklığı Ölçümü için Değiştiricinin Frekansı ve Düşük Sıfır Akımı

En İyi Fiyatı Alın

KUS-W50 Sualtı Uzaklık Sensörü Ters Polarite Koruması ve Sızdırmaz Sualtı İzleme için 0.6m Kör Alan

En İyi Fiyatı Alın

KWD200 ultrasonik sualtı iletişim sensörü

En İyi Fiyatı Alın

Yüksek hassasiyetli KWD400 360 derece tarama sonarı Güç tüketimi ≤12W

En İyi Fiyatı Alın

Bizimle İletişim

86--17719566736

Şimdi iletişime geçin

Ürün Tanımı

KUS3000 M18 Kompakt Ev Ultrasonik Yakınlık Sensörü Yüksek Tekrarlanabilirlik

1Boyut yapısı
Birim mm.

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability 0

M18 serisi boyut yapısı

2Elektriksel arayüz

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability 1

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability 2

Not: Bu ürünün iki kablo spesifikasyonu vardır ve iki spesifikasyonun kablo kablolama talimatları aşağıdaki gibidir:

Tip A kablosu		B tipi kablo
Pin1	Kahverengi	Pin1	Sarı
Pin2	Beyaz	Pin2	Siyah
Pin3	Mavi	Pin3	Kırmızı
Pin4	Siyah	Pin4	Yeşil

Varsayılan kablo karışımı müşteri tarafından alınan özelliklere dayanır

3. Teknik parametreler

M18
Aralık	150... 1000 mm
Düzenlenebilir aralık aralığı	150... 1000mm
Kör nokta	0... 150 mm
Yanıt süresi	Yaklaşık 10 ms

İzleyici ışık

Mavi LED ışığı

Mavi ışık, kalibrasyonun gerçekleştirilebileceğini göstermek için yanıp söner. Mavi ve diğer sabitler sensörün güç kaynağının normal olduğunu gösterir.Güç açıldıktan sonra 5 dakika içinde mavi ışık yanıp söner.Kullanıcının çıkış ayarlama ve kalibrasyonu yapabileceğini gösteren 5 dakika sonra, sensörün Kalibrasyon komutunu alamayacağını gösteren mavi ışık her zaman açık olur. .

Tellow LED ışığı

Ölçülen nesnenin tespit edildiğini göstermek için kullanılır. Kalibrasyon aşamasında, şu anki kalibrasyon durumunun kilitlendiğini göstermek için sarı ışık yanıp söner.ve bir sonraki kalibrasyon durumuna geçebilir.

Kırmızı LED ışığı

Normal çalışma durumunda, kırmızı ışık yanmıyor ve kırmızı ışık yanıyor.

Kalibrasyon işlemi sırasında yanıp sönen kırmızı ışık, sensörün mevcut yankı kaybı veya sonsuzluk durumunu kilitlediğini ve kullanıcının bir sonraki kalibrasyon durumuna geçebileceğini gösterir.

Elektriksel parametreler

Besleme voltajı	13... 30 V DC, Özel geniş voltaj gereksinimleri özelleştirilebilir.
I0 boş yük akımı	≤ 45 mA

IOT-spektrik modeller

Besleme voltajı	3.3-12 DC, dalga 10 % SS
Güç tüketimi I0	≤ 15 mA, uyku modunda≤1mA, Seri uyandırma,

Çıkış

Çıktı türü	1 Anahtar çıkışı PNP çıkışı normalde açık ve uzun kapalı kalibre edilebilir 2 Anahtar çıkışı NPN çıkışı normalde açık ve uzun kapalı programlanabilir 3 Analog çıkış voltajı 0-10V programlanabilir. 4 Analog 4-20mA çıkış programlanabilir 5 RS485 çıkışı E4 programlanabilir.
Aşırı akım	200 mA, Ters kutupluk koruması, kısa devre koruması
Öntanımlı ayar	M18 Değişim noktası A1: 150mm Değişim noktası A2: 1000mm M30 Tip 1 anahtar noktası A1 200mm anahtar noktası A2: 2000mm M30 tip 2 anahtar noktası A1 300mm anahtar noktası A2: 4000mm M30 tip 3 anahtar noktası A1 500mm anahtar noktası A2: 6000mm
Çıktı voltaj düşüşü	≤ 2,5 V
Tekrarlanabilirlik	% ≤ 1
Açma-kapama seviyesi f	Yüksek frekans özelleştirilebilir
Varsayılan histerez karakteristik amplitudu	% 5 ayarlanmış değer, özel gereksinimleri özelleştirilebilir
Sıcaklık telafi aralığı	-40°C-85°C

Sıcaklık Gereksinimleri

Çalışma sıcaklığı	-25...70°C ((248...343K)
Depolama sıcaklığı	-40...85°C ((233...358K)

Mekanik parça açıklaması

Bağlantı	V1 konektörü ((M12×1), 4-Pin
Koruma sınıfı	IP65 Diğerleri özelleştirilebilir
Kabuk malzemesi	Nikel kaplamalı bakır, diğerleri özel olarak yapılabilir

Not: M18 ürünü ve M30 ürünü 4-20mA analog çıkışa sahipse, sayaç bağlantı yöntemi 550,600 ürününkinden farklıdır.M18 ve M30 ürünlerinin çıkış terminalinin VDD tarafından beslendiği için, Şekil 1'de gösterildiği gibi, sayaç güç kaynağı bağlantısına bağlanmalıdır. Çıkış terminalı ile çıkış terminalı arasındaki bağlantı talimatı diyagramı Şekil 2'de gösterilmiştir:

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability 3

Şekil 1 Çıktı güç kaynağı devre diyagramı

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability 4

Şekil 2 Bağlantı yönteminin şematik şeması

4Sipariş bilgileri

KABD	Çeşitleri	çıkış		Aralık	Açıkla
	M18	M18 koruması, maksimum ölçüm menzili 1 metre.
	M30-Type1	M30 maksimum ölçüm menzili 2 metre.
	M30-Type2	M30 maksimum ölçüm menzili 3 metre.
	M30-Tip3	M30 maksimum ölçüm aralığı 6 metre, 8 metre özelleştirilebilir
	Özel	Shell kullanıcı özelleştirmesini destekler
		NPN	NPN olarak çıkış
		PNP	PNP olarak çıkış
		10Vout	Çıkış analog 0-10V, güç kaynağı gereksinimleri 11V'den büyüktür.
		5Vout	Çıktı analog 0-5V, güç kaynağı gereksinimleri 6V'den büyüktür.
		Çıkış	Çıktı analog 4-20mA
		RS485	Çıktı RS485 Modbus protokolüdür, lütfen özel açıklama için yazılım arayüzü kılavuzuna bakın.
			XXX mm		Müşteri, fabrikada ayarlanabilecek doğrusal aralık veya anahtar aralık belirtir
KUS	M30	RS485	2000mm

5- Başvuru
