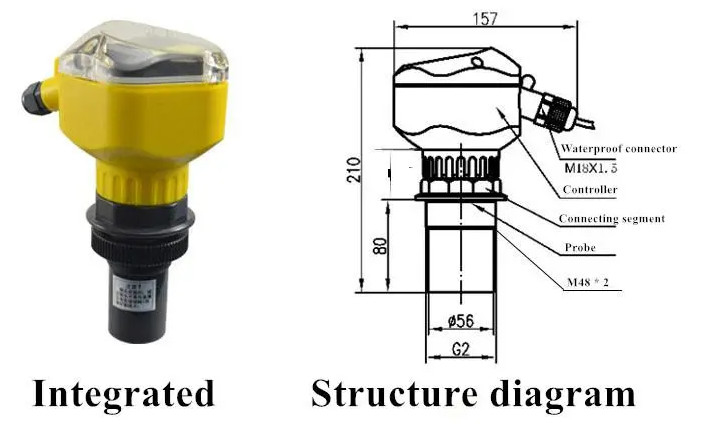

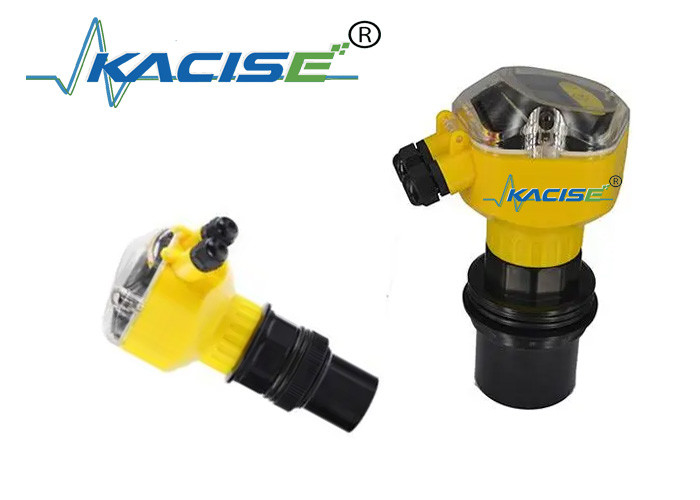

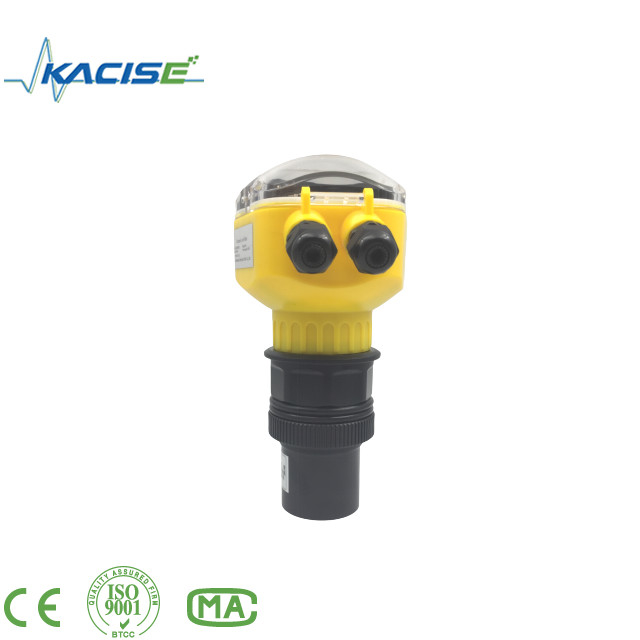

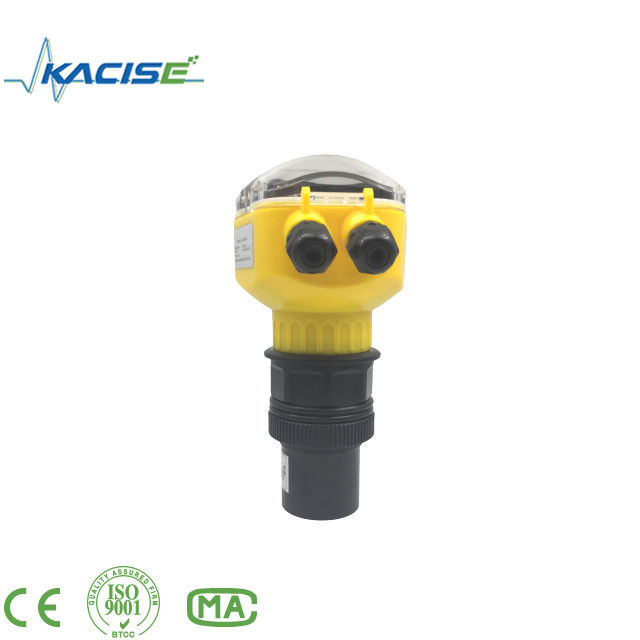

Temassız Yüksek Doğruluk %0,5 ve İngilizce LED Ekranlı Entegre Karter Ultrasonik Seviye Ölçer

4 telli 4~20mA/510Ω yük

2 telli 4~20mA/250Ω yük

24VDC (varsayılan)

220VAC+%15@50Hz

12VDC

Pil

24VDC 120mA (varsayılan)

220VAC+%15@50Hz

12VDC

Pil

Gösterge cihazı-20~+60°C,

dönüştürücü-20~+80°C

Gösterge cihazı -20~+60°C,

dönüştürücü-20~+80°C

Varsayılan 10 dk

Maks. 100m sipariş edilebilir (elektromanyetik girişim olmadığında)

Bölünmüş tipin spesifik gücü aşağıdaki gibidir:

Yalnızca mA çıkışıyla 1,5W/24V'dir (standart);

Yalnızca RS485 çıkışıyla 0,9W/24V'dir (isteğe bağlı);

Hem RS485 hem de mA çıkışıyla 1,6W/24V'dir (isteğe bağlı);

İki röle ekleyin, güç 0,8W/24V artırılır (isteğe bağlı);

220VAC split tipin gücü 5W/220VAC'dir.

Kompakt dört telli cihazın özgül gücü aşağıdaki gibidir:

Yalnızca mA çıkışıyla 1W/24V'dir (standart);

Yalnızca RS485 çıkışıyla 0,6W/24V'dir (isteğe bağlı);

Hem RS485 hem de mA çıkışıyla 1,1W/24V'dir (isteğe bağlı);

İki röle ekleyin, güç 1W/24V artırılır (isteğe bağlı);

220VAC kompakt dört telli cihazın gücü 5W/220VAC'tır.

24V kompakt iki telli cihaz çıkış gücü ve cihaz çıkış akımı değeri birbiriyle ilişkilidir: (4mA/0,096W-20mA/0,48W)

1. Seviye göstergesi sıvı seviyesi veya malzeme seviyesi ile aynı hizada değil

2. Sıvı seviyesi büyük ölçüde dalgalanıyor

3. Malzeme yüzeyi son derece dengesiz

4. Sıvı yüzeyi daha kalın bir köpük tabakasına sahiptir

5. Sıvı boşaltıldıktan ve malzeme boşaltıldıktan sonra kabın tabanı düz değil

6. Ölçüm aralığının dışında

1. Seviye göstergesinin hizalama yönünü ayarlayın ve kalibre etmek için bir su terazisi kullanın ve kaba bir plastik tüp ekleyin

2. Daha geniş aralığa sahip bir seviye göstergesi kullanın

3. Daha geniş aralığa sahip bir seviye göstergesi veya başka ölçüm yöntemleri kullanın

4. Sıvı veya malzeme ekledikten sonra doğal olarak çalışmaya devam edin

5. Daha geniş aralığa sahip bir seviye göstergesi kullanın

1. Malzeme seviyesi kör noktaya girer

2. Mesafe ölçüm değeri kurulum yüksekliğinden daha büyüktür

3. Güçlü elektromanyetik girişim var

4. Ses dalgalarını engelleyen nesneler

5. Seviye ölçerin üzerine metal bir flanş hazırlanır

6. Probun yayma yüzeyi veya tarafı metalle temas halindedir

1. Seviye ölçeri yükseltin veya seviyenin çok yüksek olmasını önleyin

2. Kurulum yüksekliğini doğru değere değiştirin

3. Cihaz toprağa bağlanmalı ve seviye göstergesini korumalıdır.

4. Kurulum konumunu değiştirin veya plastik borular ekleyin

5. Plastik flanşlara geçin

6. Metalden izole etmek için lastik tamponlar kullanın
